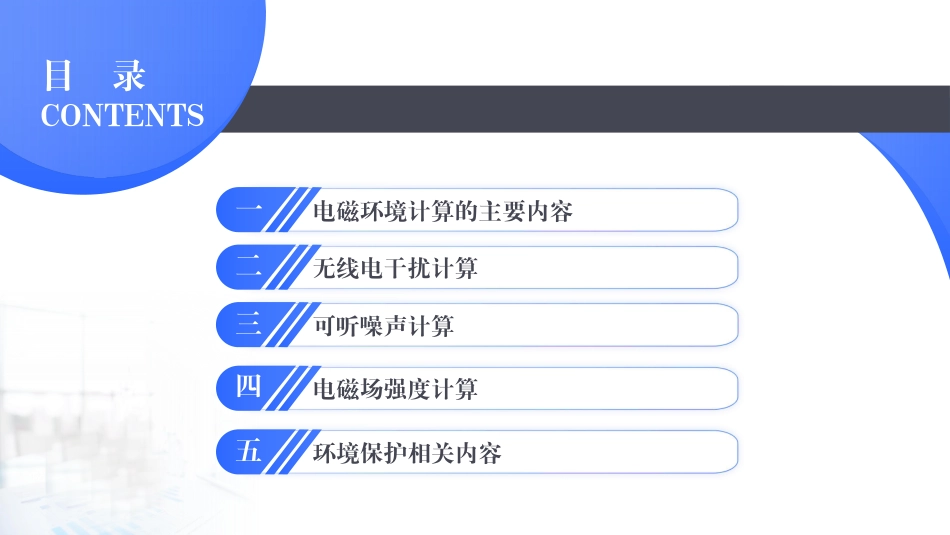

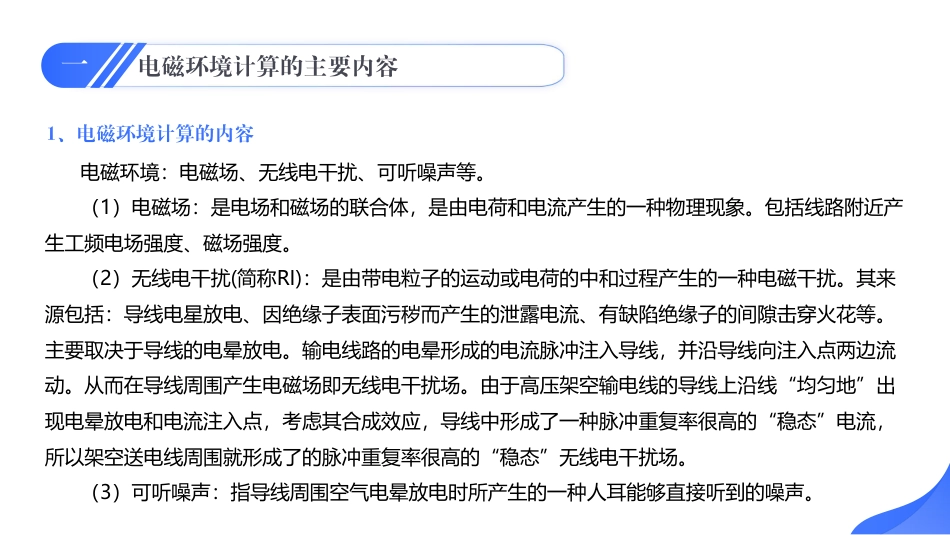

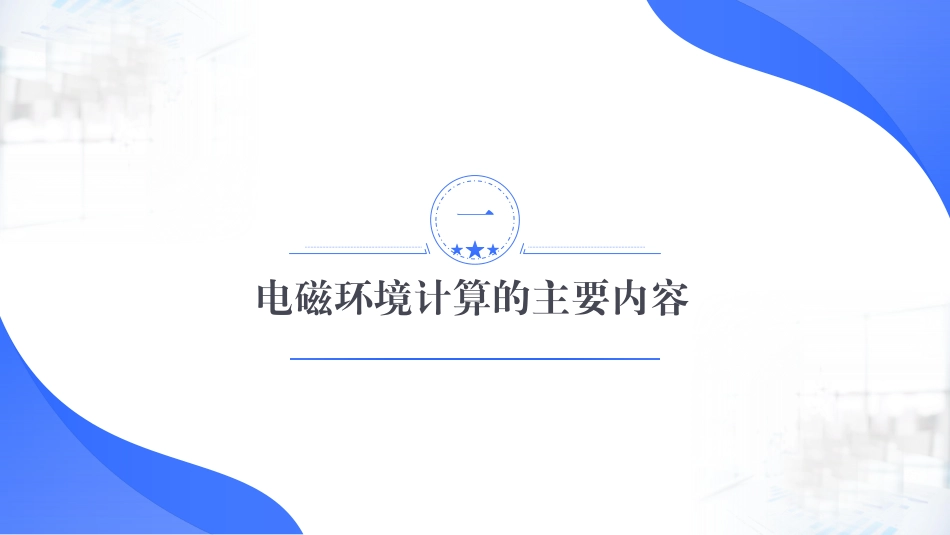

目 录CONTENTS电磁环境计算的主要内容一无线电干扰计算二可听噪声计算三环境保护相关内容五电磁场强度计算四电磁环境计算的主要内容电磁环境计算的主要内容一电磁环境：电磁场、无线电干扰、可听噪声等。（1）电磁场：是电场和磁场的联合体，是由电荷和电流产生的一种物理现象。包括线路附近产生工频电场强度、磁场强度。（2）无线电干扰(简称RI)：是由带电粒子的运动或电荷的中和过程产生的一种电磁干扰。其来源包括：导线电星放电、因绝缘子表面污秽而产生的泄露电流、有缺陷绝缘子的间隙击穿火花等。主要取决于导线的电晕放电。输电线路的电晕形成的电流脉冲注入导线，并沿导线向注入点两边流动。从而在导线周围产生电磁场即无线电干扰场。由于高压架空输电线的导线上沿线“均匀地”出现电晕放电和电流注入点，考虑其合成效应，导线中形成了一种脉冲重复率很高的“稳态”电流，所以架空送电线周围就形成了的脉冲重复率很高的“稳态”无线电干扰场。（3）可听噪声：指导线周围空气电晕放电时所产生的一种人耳能够直接听到的噪声。电磁环境计算的主要内容一电晕放电：输电线路表面由于加工产生的毛刺或长时间运行的积污等影响，导致表面有一些缺陷，造成导线表面附近的电场强度增大，当大于空气的起晕电场时，将使导线附近控制发生电离，产生电晕放电。电晕放电是气体介质在不均匀电场中的局部自持放电，是最常见的一种气体放电形式。发生电晕时将产生光亮噪声、振动等。交流输电线路的表面电晕放电程度与环境气候相关，因此导线噪声大小受环境气候的影响较大。在晴朗的天气下，由交流输电线路电晕产生的噪声较小；在潮湿的雨天或雾天，水珠在输电线路导线上碰撞和聚集，产生大量沿导线随机分布的电晕放电，使得输电线路导线噪声明显比晴天的大，不过在雨天条件下，环境背景噪声也较大。根据 GB 3096-2008《声环境质量标准》，雨天噪声不满足测量要求噪声测量应在无雨雪、无雷电天气下进行。电磁环境计算的主要内容一直流输电线路在雨天时导线的起晕场强比晴天时低，导线周围的离子比晴天时多。下雨初期，导线表面离子浓度不大，电晕放电比晴天稍强，下雨延续一段时间后，导线起晕场强进一步降低，导线表面离子增加，使得导线不规则的面都被较浓的电荷所包围，减小了电晕放电强度，使得噪声较晴天反而有所减小。电磁环境计算的主要内容一根据《架空输电线路电气设计规程》（DL/T 5582-2020），电磁环境指标限值如下。（1）输电线路无线电干扰...
