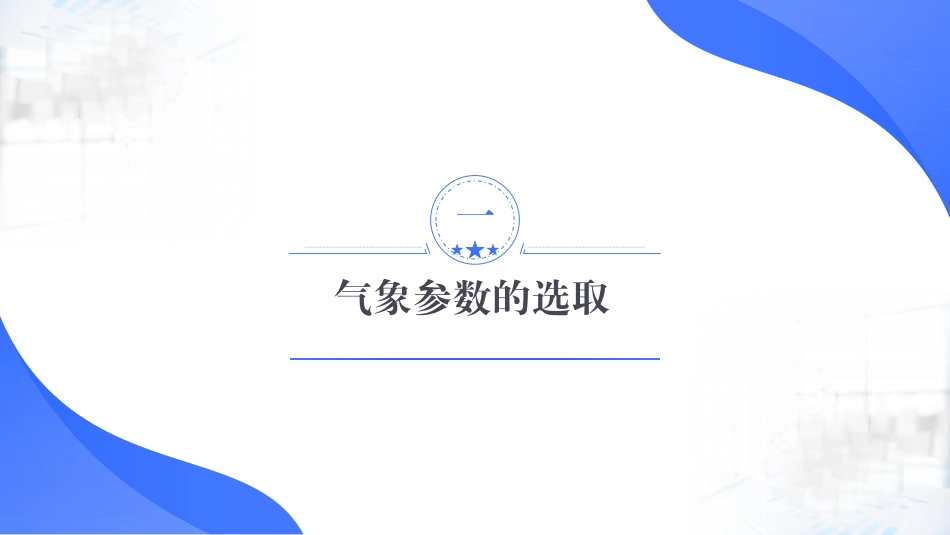

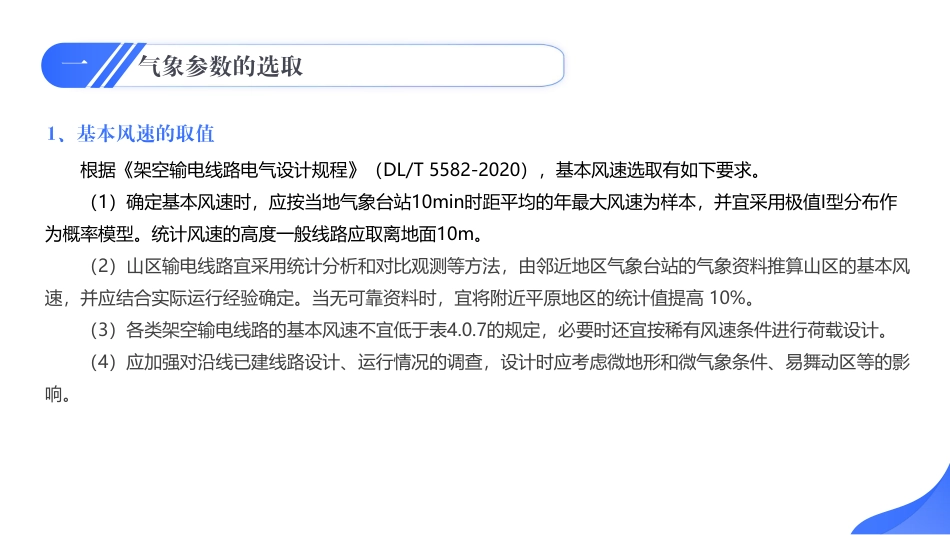

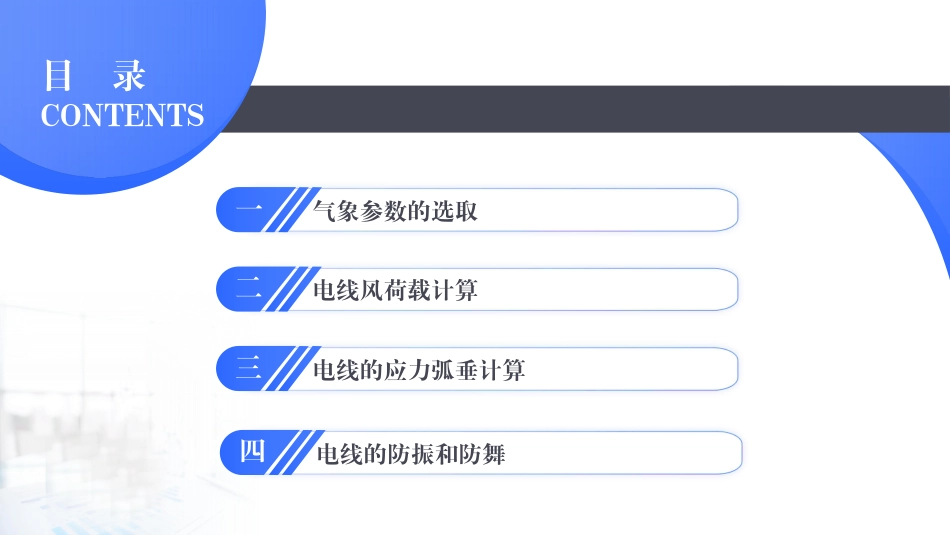

目 录CONTENTS气象参数的选取一电线风荷载计算二电线的应力弧垂计算三电线的防振和防舞四气象参数的选取气象参数的选取一根据《架空输电线路电气设计规程》（DL/T 5582-2020），基本风速选取有如下要求。（1）确定基本风速时，应按当地气象台站10min时距平均的年最大风速为样本，并宜采用极值I型分布作为概率模型。统计风速的高度一般线路应取离地面10m。（2）山区输电线路宜采用统计分析和对比观测等方法，由邻近地区气象台站的气象资料推算山区的基本风速，并应结合实际运行经验确定。当无可靠资料时，宜将附近平原地区的统计值提高 10%。（3）各类架空输电线路的基本风速不宜低于表4.0.7的规定，必要时还宜按稀有风速条件进行荷载设计。（4）应加强对沿线已建线路设计、运行情况的调查，设计时应考虑微地形和微气象条件、易舞动区等的影响。气象参数的选取一各类架空输电线路的基本风速最小值如下。气象参数的选取一最低气温、年平均、最高气温：无风。大风：110kV~330kV不低于22m/s，500kV~750k不低于25m/s。覆冰：轻、中冰区取10m/s，重冰区取15m/s。安装：取10m/s。雷电：基本风速折算到导线平均高度处的风速值大于或等于35m/s时，取15m/s，否则取10m/s。操作：取基本风速折算到导线平均高度处风速值的50%，但不宜低于15m/s。气象参数的选取一根据《架空输电线路电气设计规程》（DL/T 5582-2020），覆冰厚度取值要求如下。（1）在有足够的覆冰观测资料情况下，宜采用极值工型分布概率模型确定线路设计冰厚。甚少或无覆冰观测资料时，可在搜集覆冰资料的基础上，结合线路周围地形、地物、相对高差、路径走向、覆冰气象等要素及附近已建线路运行情况综合分析确定设计冰厚。（2）轻冰区宜按无冰、5mm、10mm设计，中冰区宜按15mm、20mm设计，重冰区宜按20mm及以上设计，必要时还宜按稀有覆冰条件进行荷载设计。（3）除无冰区段外，地线设计冰厚应较导线设计冰厚增加5mm。气象参数的选取一最低气温：采用极值I型分布统计，重现期30、50年年平均:采用平均值法统计。统计值低于3℃时，年平均气温取统计值-3℃”临近5的倍数。统计值在3℃-17℃时，年平均气温取临近5的倍数;统计值高于17℃时，年平均气温取“统计值-5℃临近5的倍数。大风：最大风速月的平均气温临近5的倍数，一般取-5℃，覆冰:取-5℃。最高气温：一般取40℃。雷电：取15℃。操作：取年平均气温。安装温度：最低气温-40℃~-30℃时，取-15℃;最低气温-20℃℃时取-10℃。最低气温-10...
