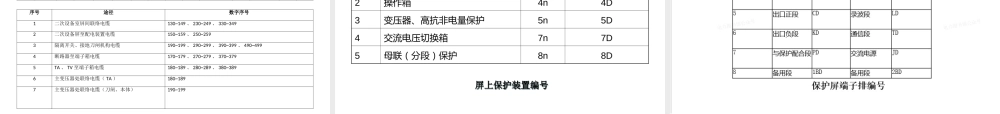

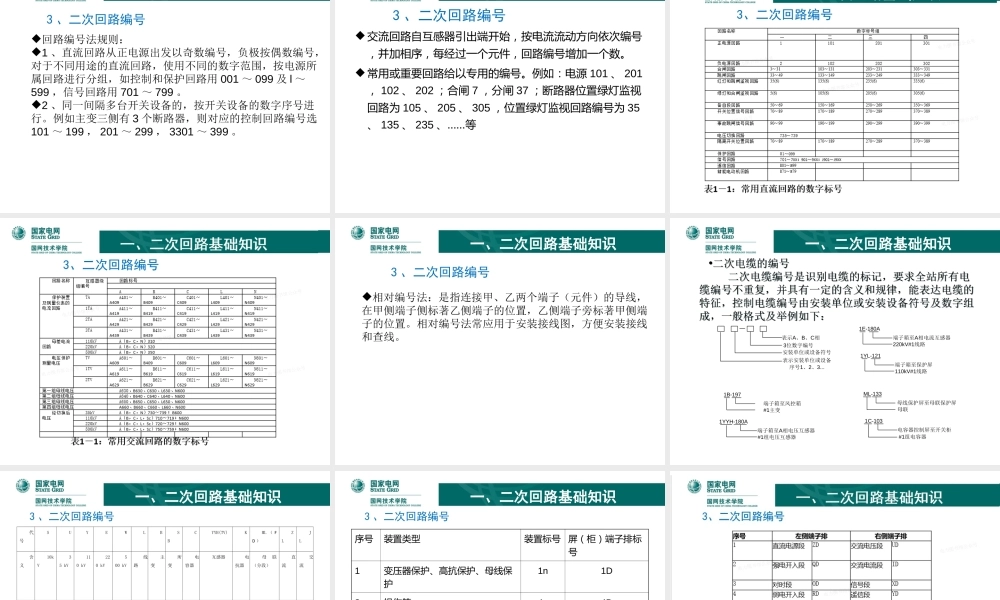

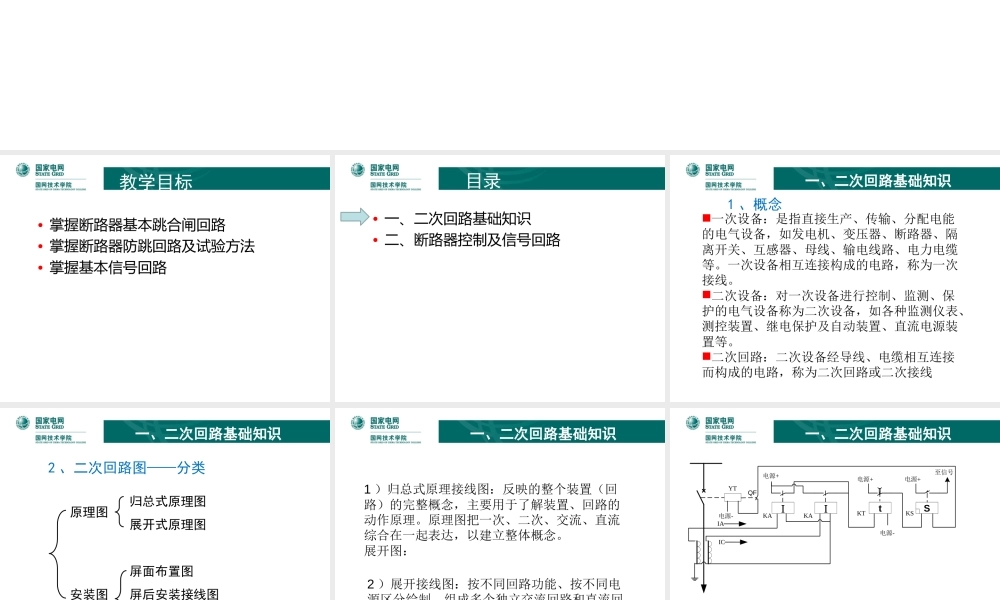

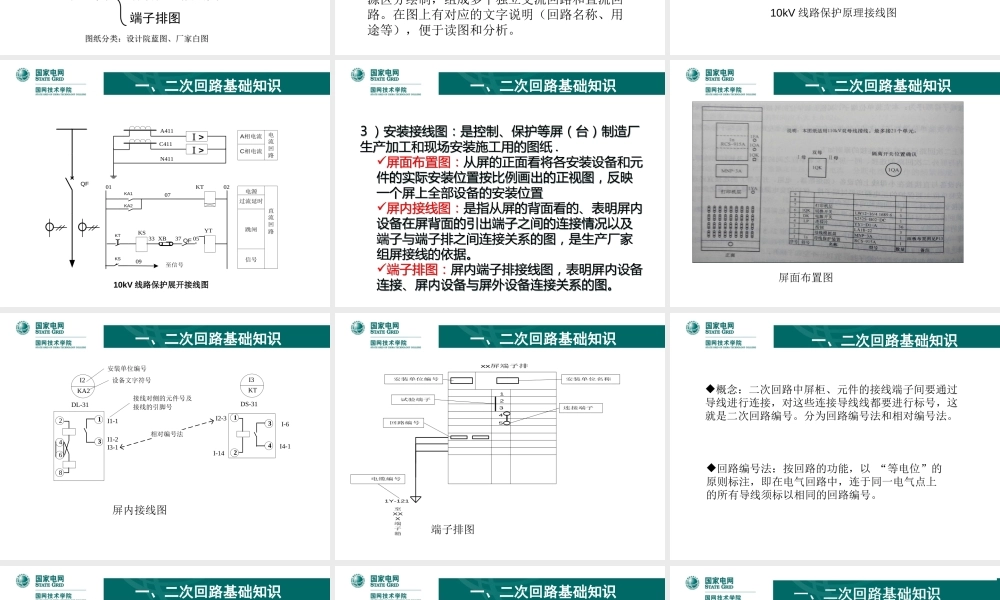

一文弄懂回路中的一文弄懂回路中的 TJ HJ DL HBJ TBJ TJ HJ DL HBJ TBJ TBJV TWJ HWJ KKJTBJV TWJ HWJ KKJ教学目标• 掌握断路器基本跳合闸回路• 掌握断路器防跳回路及试验方法• 掌握基本信号回路 目录• 一、二次回路基础知识• 二、断路器控制及信号回路一次设备：是指直接生产、传输、分配电能的电气设备，如发电机、变压器、断路器、隔离开关、互感器、母线、输电线路、电力电缆等。一次设备相互连接构成的电路，称为一次接线。二次设备：对一次设备进行控制、监测、保护的电气设备称为二次设备，如各种监测仪表、测控装置、继电保护及自动装置、直流电源装置等。二次回路：二次设备经导线、电缆相互连接而构成的电路，称为二次回路或二次接线 一、二次回路基础知识 1 、概念2 、二次回路图——分类归总式原理图展开式原理图屏面布置图屏后安装接线图端子排图原理图安装图图纸分类：设计院蓝图、厂家白图图纸分类：设计院蓝图、厂家白图 一、二次回路基础知识1 ）归总式原理接线图：反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。原理图把一次、二次、交流、直流综合在一起表达，以建立整体概念。展开图：2 ）展开接线图：按不同回路功能、按不同电源区分绘制，组成多个独立交流回路和直流回路。在图上有对应的文字说明（回路名称、用途等），便于读图和分析。 一、二次回路基础知识ⅠⅠtS电源+QF电源-KAKAKTKS电源+至信号电源+YTIAIC电源-10kV 线路保护原理接线图 一、二次回路基础知识QFA411C411Ⅰ>Ⅰ>N411KA1KA2KTQFKTYTKSXBKS至信号09073337050201电流回路A相电流C相电流电源过流延时跳闸信号直流回路10kV 线路保护展开接线图 一、二次回路基础知识3 ）安装接线图：是控制、保护等屏（台）制造厂生产加工和现场安装施工用的图纸 .屏面布置图：从屏的正面看将各安装设备和元件的实际安装位置按比例画出的正视图，反映一个屏上全部设备的安装位置屏内接线图：是指从屏的背面看的、表明屏内设备在屏背面的引出端子之间的连接情况以及端子与端子排之间连接关系的图，是生产厂家组屏接线的依据。端子排图：屏内端子排接线图，表明屏内设备连接、屏内设备与屏外设备连接关系的图。3 ）安装接线图：是控制、保护等屏（台）制造厂生产加工和现场安装施工用的图纸 .屏面布置图：从屏的正面看将各安装设备和元件的实际安装位置按比例画出的正视图，反映一个屏上全部...
