储能PACK设计及设备选型VIP免费

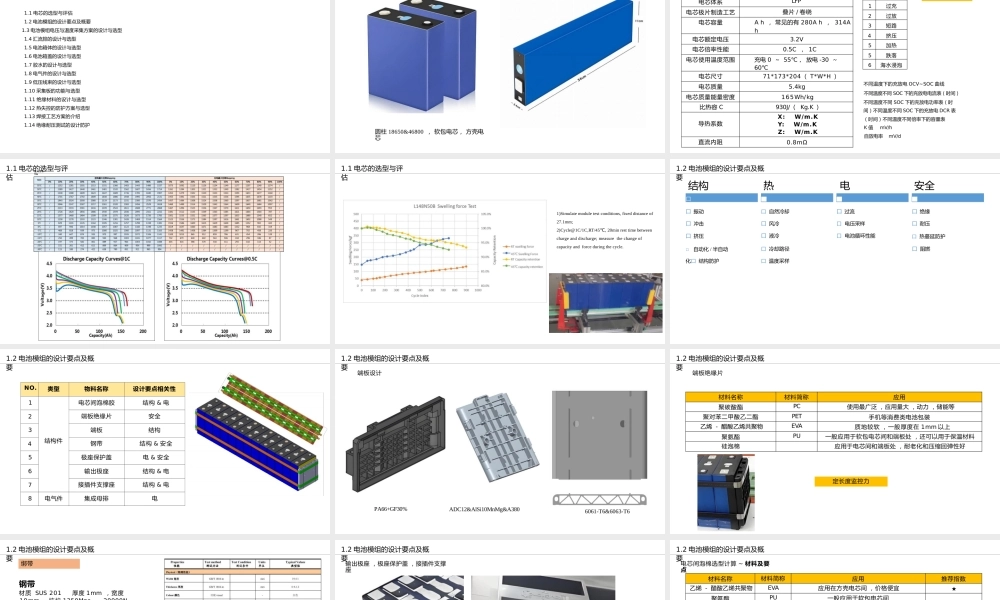

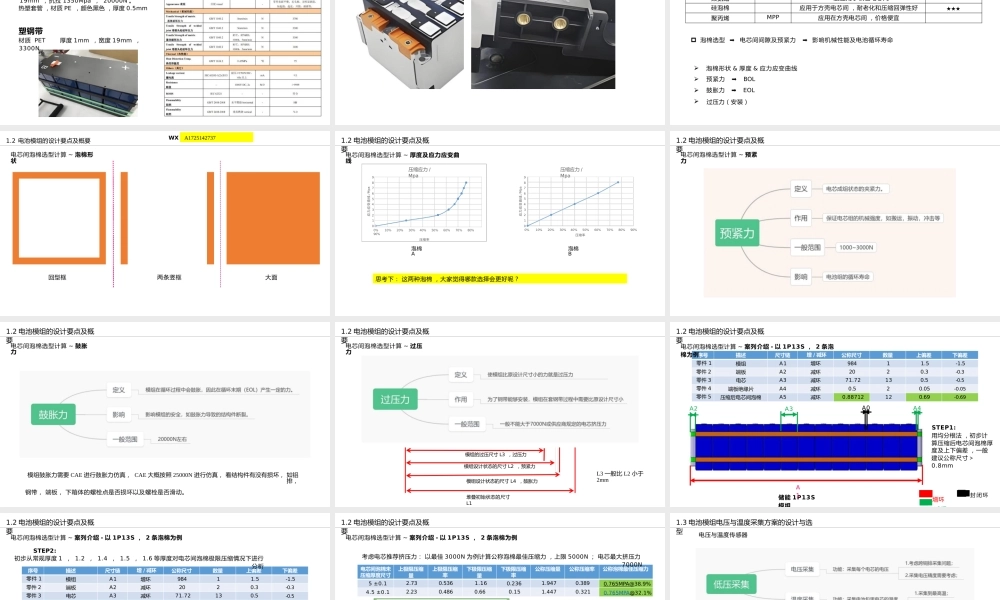

电池 pack 设计目录 CONTENTS1.1 电芯的选型与评估1.2 电池模组的设计要点及概要1.3 电池模组电压与温度采集方案的设计与选型1.4 汇流排的设计与选型1.5 电池箱体的设计与选型1.6 电池箱盖的设计与选型1.7 胶水的设计与选型1.8 电气件的设计与选型1.9 低压线束的设计与选型1.10 采集板的功能与选型1.11 绝缘材料的设计与选型1.12 热失控的防护方案与选型1.13 焊接工艺方案的介绍1.14 绝缘耐压测试的设计防护圆柱 18650&46800 ， 软包电芯， 方壳电芯1.1 电芯的选型与评估储能电池电芯体系LFP电芯极片制造工艺叠片 / 卷绕电芯容量A h ， 常见的有 280A h ， 314A h电芯额定电压3.2V电芯倍率性能0.5C ， 1C电芯使用温度范围充电 0 ～ 55℃ , 放电 -30 ～ 60℃电芯尺寸71*173*204 （ T*W*H ）电芯质量5.4kg电芯质量能量密度165Wh/kg比热容 C930J/ （ Kg.K ）导热系数X: W/m.KY: W/m.KZ: W/m.K直流内阻0.8mΩ不同温度下的充放电 OCV~SOC 曲线不同温度不同 SOC 下的充放电电流表（时间）不同温度不同 SOC 下的充放电功率表（时间）不同温度不同 SOC 下的充放电 DCR 表（时间）不同温度不同倍率下的容量表K 值 mV/h自放电率 mV/dNO.安全项目1过充2过放3短路4挤压5加热5跌落6海水浸泡1.1 电芯的选型与评估GB36276-20241.1 电芯的选型与评估1)Simulate module test conditions, fixed distance of27.1mm;2)Cycle@1C/1C,RT/45℃, 20min rest time between charge and discharge; measure the change ofcapacity and force during the cycle.1.1 电芯的选型与评估结构口口 振动口 冲击口 挤压□ 自动化 / 半自动化口 结构防护热口 自然冷却口 风冷口 液冷口 冷却路径口 温度采样电口 过流口 电压采样口 电池循环性能口 绝缘口 耐压口 热蔓延防护口 阻燃1.2 电池模组的设计要点及概要安全NO.类型物料名称设计要点相关性1结构件电芯间泡棉胶结构 & 电2端板绝缘片安全3端板结构4钢带结构 & 安全5极座保护盖电 & 安全6输出极座结构 & 电7接插件支撑座结构 & 电8电气件集成母排电1.2 电池模组的设计要点及概要1.2 电池模组的设计要点及概要ADC12&AlSi10MnMg&A3806061-T6&6063-T6端板设计PA66+GF30%材料名称材料简称应用聚碳酸酯PC使用最广泛 ，应用量大 ，动力 ，储能等聚对苯二甲酸乙二酯PET手机等消费类电池包装乙烯 - 醋酸乙...
