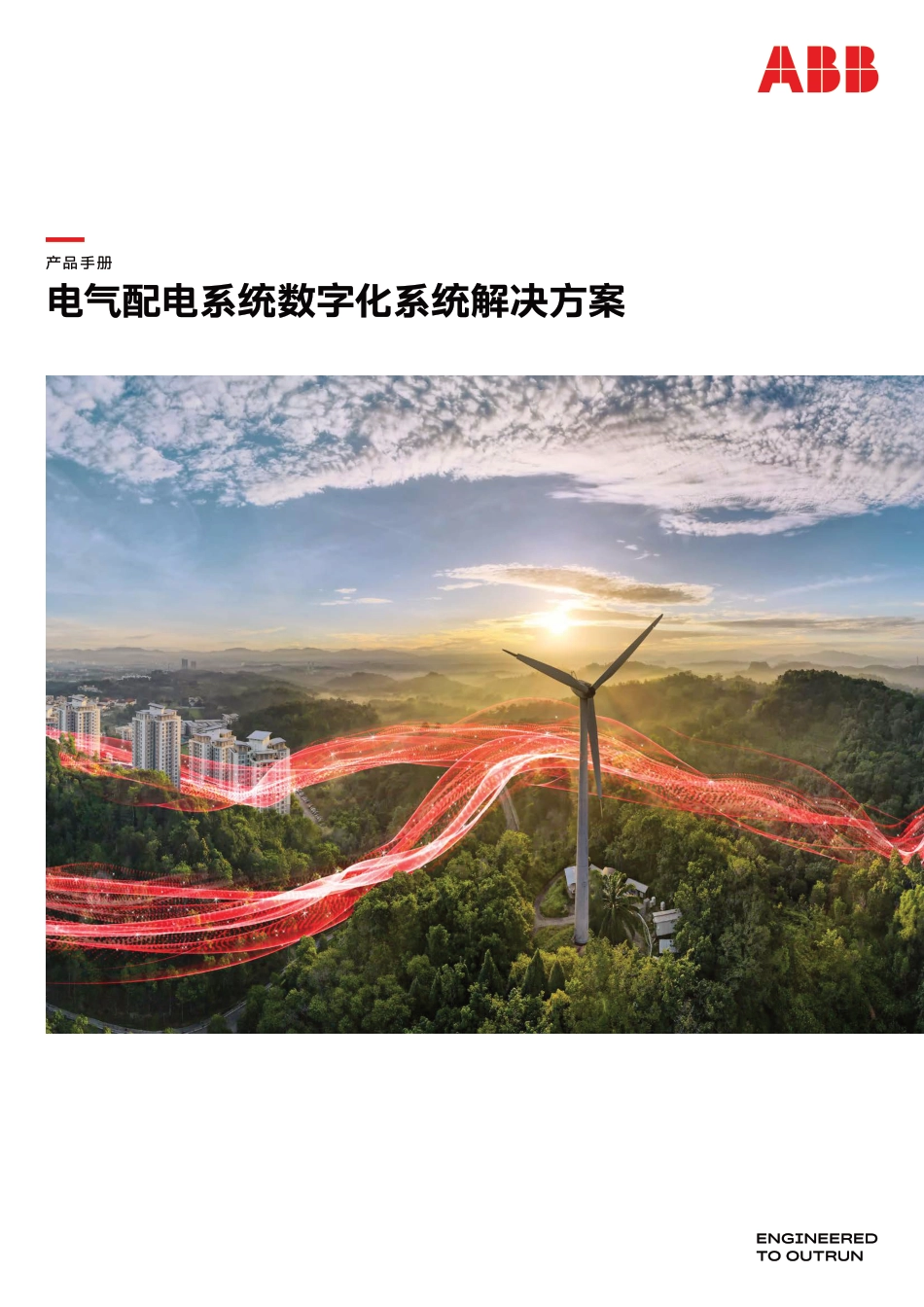

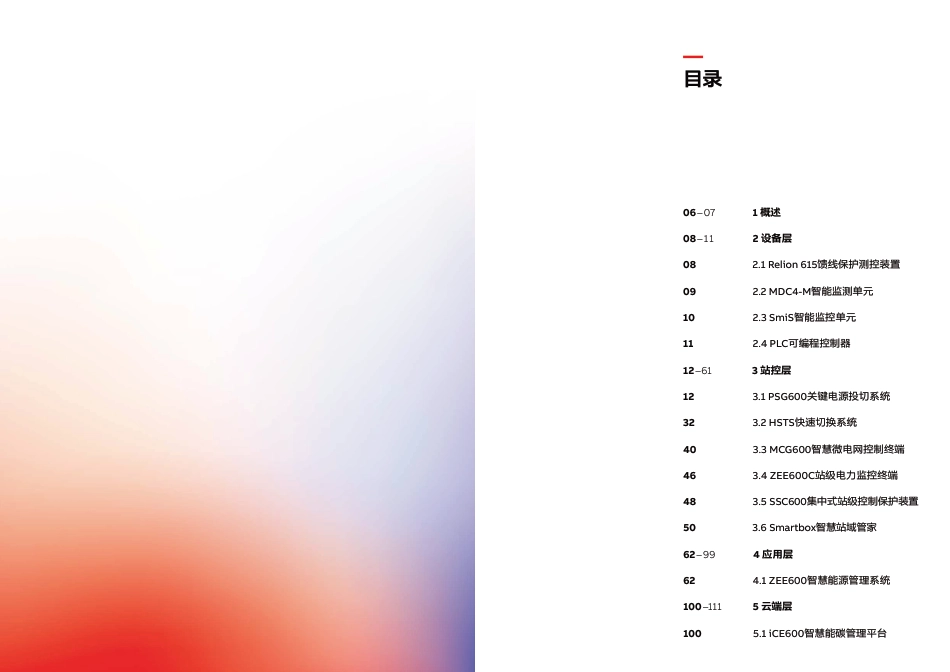

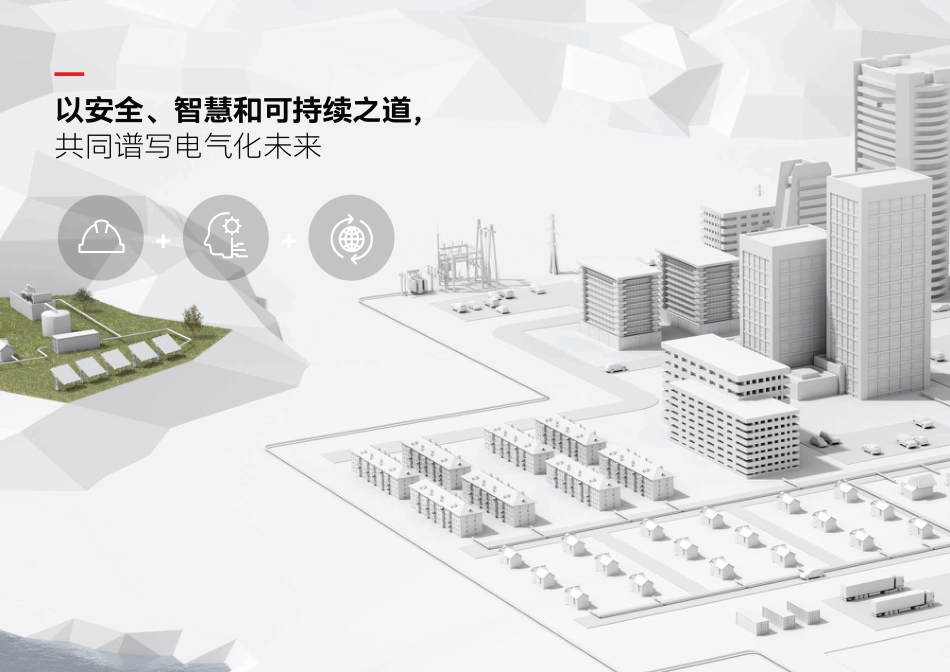

—产品手册电气配电系统数字化系统解决方案—以安全、智慧和可持续之道，共同谱写电气化未来06 – 07 1 概述 08 – 11 2 设备层 08 2.1 Relion 615馈线保护测控装置 09 2.2 MDC4-M智能监测单元 10 2.3 SmiS智能监控单元 11 2.4 PLC可编程控制器 12 –61 3 站控层 12 3.1 PSG600关键电源投切系统 32 3.2 HSTS快速切换系统 40 3.3 MCG600智慧微电网控制终端 46 3.4 ZEE600C站级电力监控终端 48 3.5 SSC600集中式站级控制保护装置 50 3.6 Smartbox智慧站域管家 62 – 99 4 应用层 62 4.1 ZEE600智慧能源管理系统 100 –111 5 云端层 100 5.1 iCE600智慧能碳管理平台 67电气配电系统数字化系统解决方案1 概述—1 概述ABB电气致力于研发和制造ZEE600，PSG600，i C E 6 0 0，SSC600等产品，提供适用于不同规模变电站或园区等多场景的数字化解决方案。不仅能融合ABB智能电气设备，也可无缝集成第三方设备，灵活、快速地适用于多变的市场，服务于配网、智能建筑、工业、交通基础设施和数据中心等细分场景。ABB作为能源管理、电气资产诊断、电力分析等解决方案的助推者，通过将行业专长和数字化电气技术相结合，为合作伙伴及客户提供完整的数字化解决方案，助力各行各业提升能源利用效率，推进绿色低碳转型。从底层设备到云端，ABB将产品划分成“设备层-站控层-应用层-云端”大层级，每个大层级根据专业度或应用的复杂程度作进一步的划分。本手册将针对各层级所能提供的产品或整体解决方案进行详细的说明和阐述。67电气配电系统数字化系统解决方案1 概述主要指底层元器件的微机保护，智能监测单元，PLC，表计等；或是功能更加复杂多样的高级智能终端，如谐波治理装置，无功功率调节装置，故障记录诊断装置等。主要提供基于就地方案的平台级能源监控和管理系统。ZEE600智慧能源管理系统ABB ZEE600是ABB的电气化和配电解决方案的核心产品。它有助于在电气化控制系统解决方案中实现系统集成，并可部署在电力企业、工业、基础设施和可再生能源领域的一次和二次配电系统中。同时还可以作为微网管理、电气资产诊断、电力分析解决方案等各种应用的统一平台。主要包括由多个元器件共同组成的复杂自控方案，或是监测站内设备的就地监测方案。根据侧重点不同，为最终用户提供不同类型的产品。PSG600关键电源投切系统可在系统和电网并网或脱离电网孤岛时，确保发电机组保持稳定的电力输出，对大...
