配电网工程工艺质量典型问题及解析VIP免费

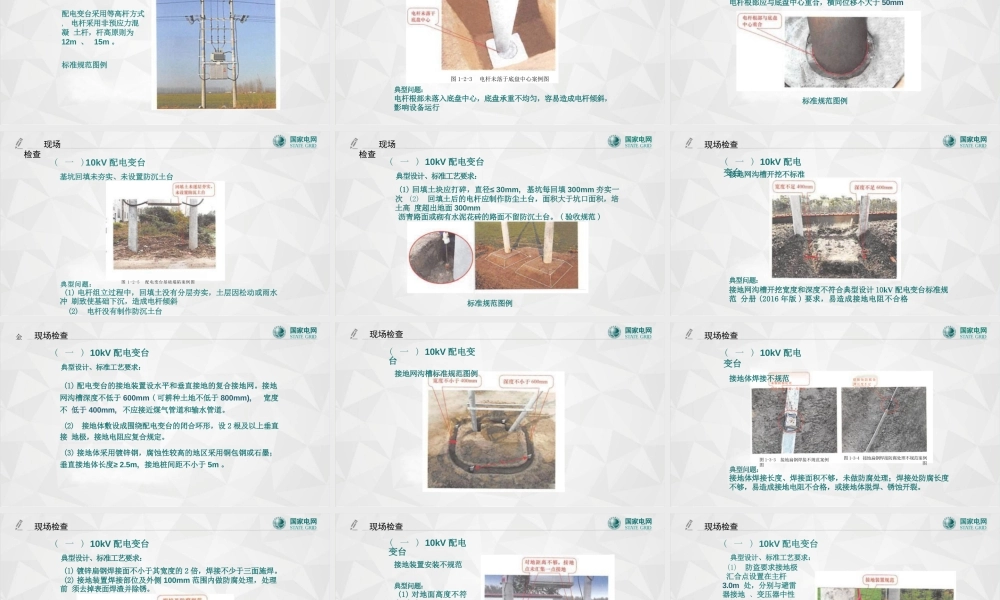

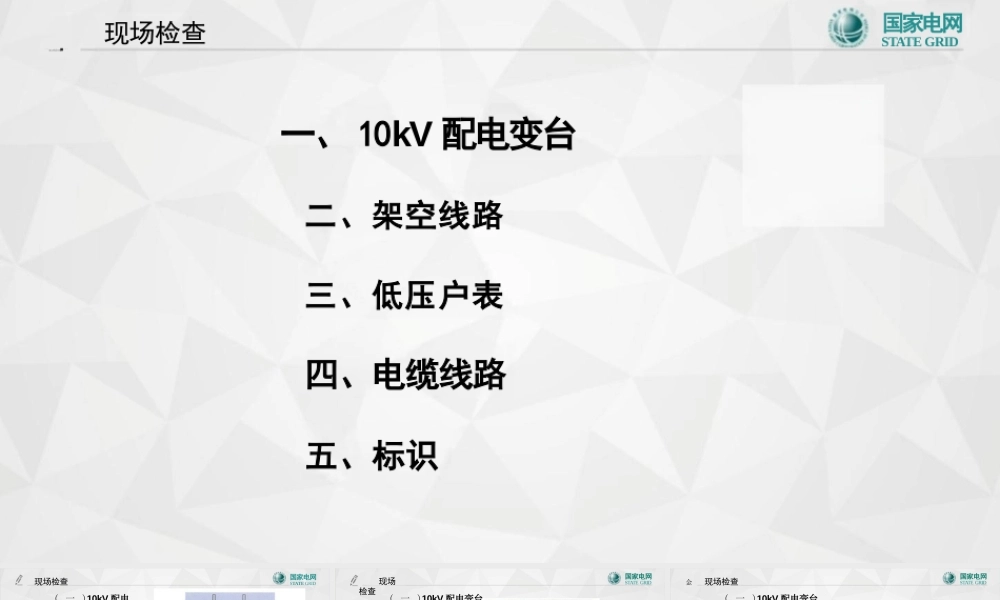

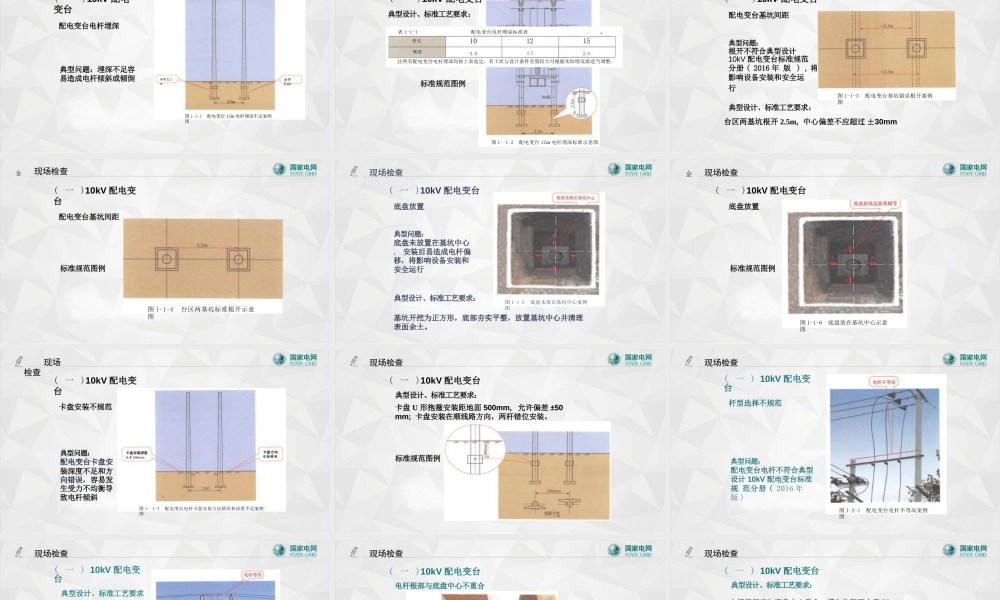

现场检查```markdown ```一、 10kV 配电变台二、架空线路三、低压户表四、电缆线路五、标识国家电网 STATE GRID( 一 )10kV 配电变台配电变台电杆埋深2.5m图 1-1-1 配电变台 12m 电杆埋深不足案例图典型问题：埋深不足容 易造成电杆倾斜或倾倒国家电网 STATE GRID现场检查小于2.2m小于 2.2 m注所有配电变台电杆埋深均按上表选定，若土质与设计条件差别较大可根据实际情况做适当调整。标准规范图例图 1- 1-2 配电变台 12m 电杆埋深标准示意图( 一 )10kV 配电变台典型设计、标准工艺要求：表 1-1-1 配电变台电杆埋深标准表 m杆长101215埋深2.02.22.5现场检查国家电网STATE GRID( 一 )10kV 配电变台配电变台基坑间距典型问题：根开不符合典型设计10kV 配电变台标准规范分册 ( 2016 年 版 ) , 将影响设备安装和安全运行典型设计、标准工艺要求：台区两基坑根开 2.5m, 中心偏差不应超过 ±30mm图 1-1-3 配电变台基坑错误根开案例图金 现场检查国家电网STATE GRID( 一 )10kV 配电变台配电变台基坑间距图 1-1-4 台区两基坑标准根开示意图金 现场检查标准规范图例国家电网STATE GRID( 一 )10kV 配电变台底盘放置典型问题：底盘未放置在基坑中心 , 安装后易造成电杆偏 移，将影响设备安装和 安全运行典型设计、标准工艺要求：基坑开挖为正方形，底部夯实平整，放置基坑中心并清理 表面余土。图 1-1-5 底盘未放在基坑中心案例图现场检查国家电网STATE GRID底盘放置标准规范图例金( 一 )10kV 配电变台图 1-1-6 底盘放在基坑中心示意图现场检查国家电网STATE GRID典型问题：配电变台卡盘安装深度不足和方 向错误，容易发 生受力不均衡导 致电杆倾斜( 一 )10kV 配电变台卡盘安装不规范现场检查图 1- 1-7 配电变台电杆卡盘安装方向错误和深度不足案例图国家电网STATE GRID卡盘安装深度 小于 500mm卡盘方向 安 装 错 误( 一 )10kV 配电变台典型设计、标准工艺要求：卡盘 U 形抱箍安装距地面 500mm, 允许偏差 ±50 mm; 卡盘安装在顺线路方向，两杆错位安装。标准规范图例现场检查国家电网STATE GRID( 一 ) 10kV 配电变台杆型选择不规范典型问题：配电变台电杆不符合典型 设计 10kV 配电变台标准规 范分册 ( 2016 年版 )图 1-2-1 配电变台电杆不等高案例图现场检查国家电网STATE GRID( 一 ) 10kV 配电变台典型设计、标准工艺要求配电变台采用...
