施耐德电气：全域保护消除电池储能系统直流保护盲区白皮书VIP免费

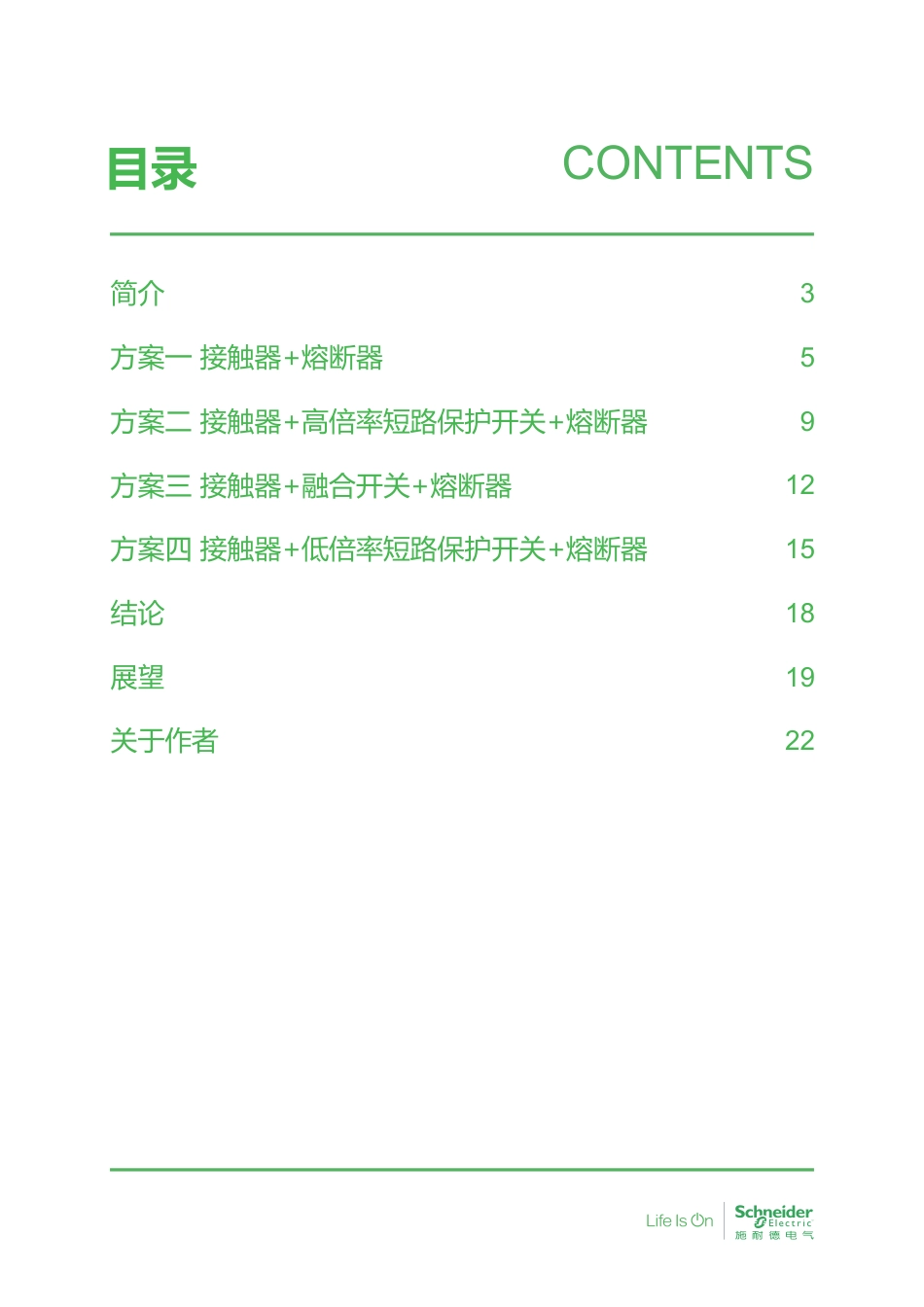

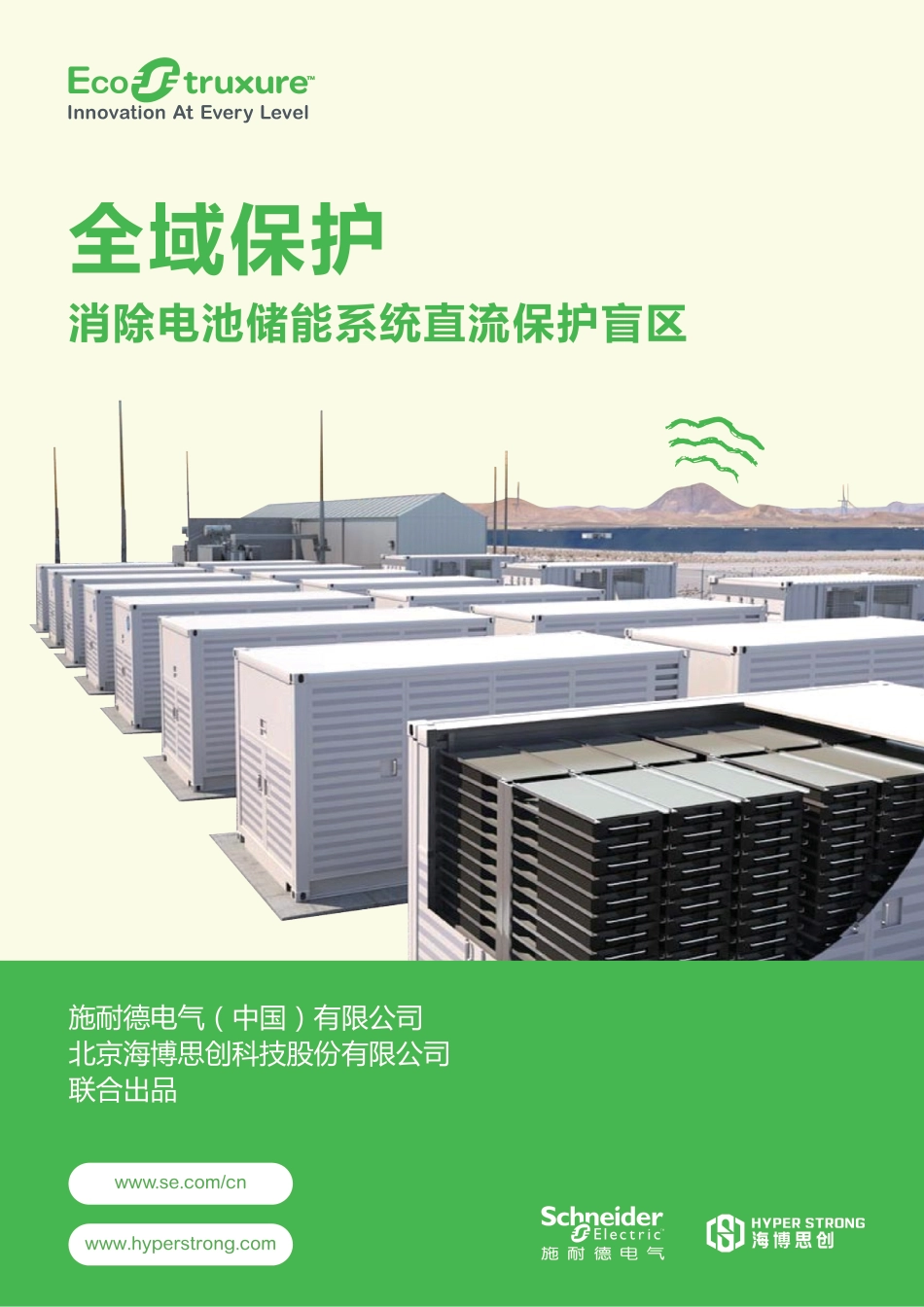

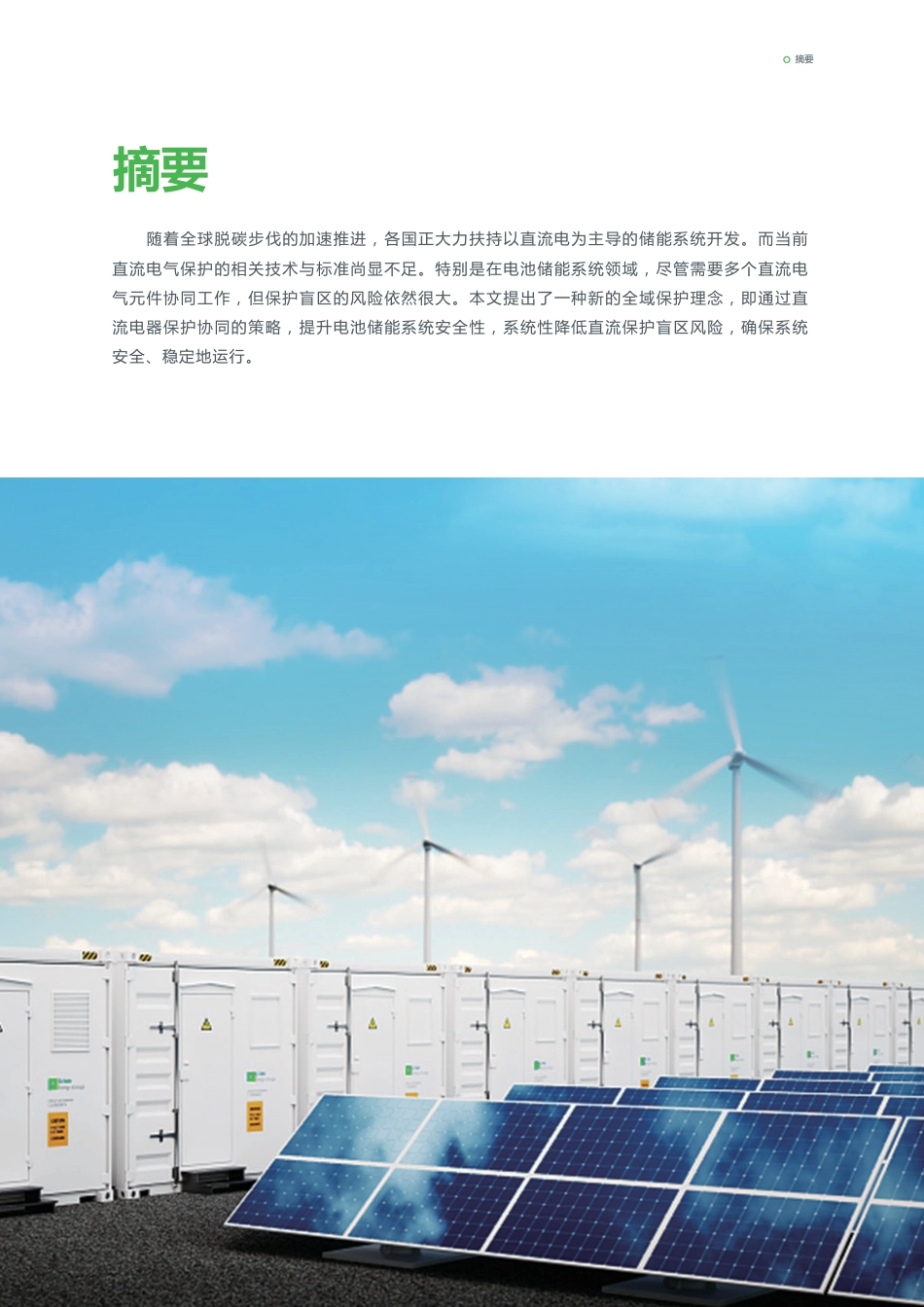

全域保护消除电池储能系统直流保护盲区 施耐德电气（中国）有限公司北京海博思创科技股份有限公司联合出品www.se.com/cnwww.hyperstrong.com摘要 摘要随着全球脱碳步伐的加速推进，各国正大力扶持以直流电为主导的储能系统开发。而当前直流电气保护的相关技术与标准尚显不足。特别是在电池储能系统领域，尽管需要多个直流电气元件协同工作，但保护盲区的风险依然很大。本文提出了一种新的全域保护理念，即通过直流电器保护协同的策略，提升电池储能系统安全性，系统性降低直流保护盲区风险，确保系统安全、稳定地运行。 CONTENTS目录简介方案一 接触器+熔断器方案二 接触器+高倍率短路保护开关+熔断器方案三 接触器+融合开关+熔断器方案四 接触器+低倍率短路保护开关+熔断器结论展望关于作者3591215181922简介简介在全球低碳政策的强劲推动下，新能源市场迎来了前所未有的发展机遇。新能源发电具有间歇性特点，部署储能系统是推动新能源规模化发展的关键基础设施。然而，尽管前景可期，但目前储能市场的运行情况并不乐观。储能电站 1因关键设备、系统以及安装质量问题导致电站非计划停运已然成为行业的困扰。 中电联发布2024年度储能电站统计数据 2，2024年累计投运的1473座电化学储能电站，全年计划停运次数为1,779次，单次平均非计划停运时长29.48h，平均每次的停运时长仍较长，导致储能电站的利用率不高。长此以往，如果储能电站安全运行得不到改善，储能电站的投资回报会受到严重影响，进而阻碍整个储能产业的健康发展。储能电站的火灾隐患同样令人担忧，根据公开报道，全球范围内（不含户用储能）已建成超过5,000座储能电站，已发生70多起起火事故，储能电站的火灾风险概率大约在1.52%，火灾引起的安全问题也成为了制约其广泛推广的重要因素。在现行的储能相关标准体系中，无论是UL还是IEC标准都有大量的篇幅要求相应措施以减轻潜在电气安全风险和危害。电化学储能在电气安全上存在的特殊性，如何在电气安全层面减少储能电站停机和火灾事故，加强储能安全的电气安全尤为重要。 人们一般认为只要安装了电气保护元器件，它就能在任何情况下成功分断回路，从而保护电路免受损害，这是一种常见的误解。实际上，接触器因本身结构特性不能承受大电流，容易出现熔焊粘连。熔断器在超过一定限度内才能有效的动作。在传统储能电池柜的高压箱中，需要多个元器件配合来确保电路的安全稳定运行。这些电气元器件3组形成以下四种常见的组合： •...
