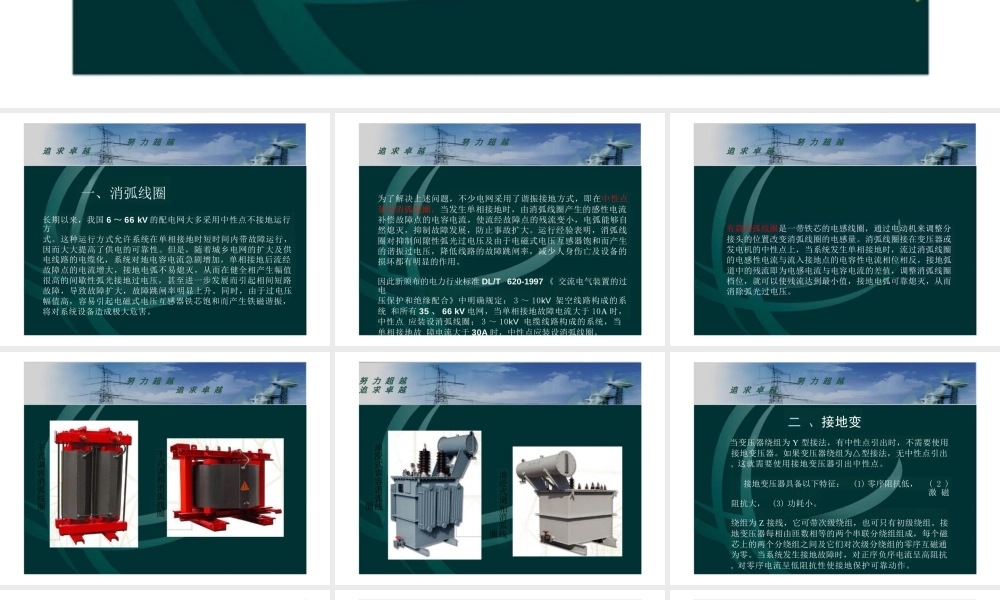

努 力 超 越追 求 卓 越努 力 超 越追 求 卓 越一、消弧线圈长期以来，我国 6 ～ 66 kV 的配电网大多采用中性点不接地运行方式。这种运行方式允许系统在单相接地时短时间内带故障运行， 因而大大提高了供电的可靠性。但是，随着城乡电网的扩大及供 电线路的电缆化，系统对地电容电流急剧增加，单相接地后流经 故障点的电流增大，接地电弧不易熄灭，从而在健全相产生幅值 很高的间歇性弧光接地过电压，甚至进一步发展而引起相间短路 故障，导致故障扩大，故障跳闸率明显上升。同时，由于过电压 幅值高，容易引起电磁式电压互感器铁芯饱和而产生铁磁谐振， 将对系统设备造成极大危害。努 力 超 越追 求 卓 越为了解决上述问题，不少电网采用了谐振接地方式，即在中性点装设消弧线圈，当发生单相接地时，由消弧线圈产生的感性电流 补偿故障点的电容电流，使流经故障点的残流变小，电弧能够自 然熄灭，抑制故障发展，防止事故扩大。运行经验表明，消弧线 圈对抑制间隙性弧光过电压及由于电磁式电压互感器饱和而产生 的谐振过电压，降低线路的故障跳闸率，减少人身伤亡及设备的 损坏都有明显的作用。因此新颁布的电力行业标准 DL/T 620-1997 《 交流电气装置的过电压保护和绝缘配合》中明确规定： 3 ～ 10kV 架空线路构成的系统 和所有 35 、 66 kV 电网，当单相接地故障电流大于 10A 时，中性点 应装设消弧线圈； 3 ～ 10kV 电缆线路构成的系统，当单相接地故 障电流大于 30A 时，中性点应装设消弧线圈。努 力 超 越追 求 卓 越有载消弧线圈是一带铁芯的电感线圈，通过电动机来调整分接头的位置改变消弧线圈的电感量。消弧线圈接在变压器或 发电机的中性点上，当系统发生单相接地时，流过消弧线圈 的电感性电流与流入接地点的电容性电流相位相反，接地弧 道中的残流即为电感电流与电容电流的差值，调整消弧线圈 档位，就可以使残流达到最小值，接地电弧可靠熄灭，从而 消除弧光过电压。努 力 超 越追 求 卓 越干式调相消弧线圈干式调容消弧线圈努 力 超 越追 求 卓 越油浸式调容消弧线圈油浸式调相消弧圈线努 力 超 越追 求 卓 越二 、接地变当变压器绕组为 Y 型接法，有中性点引出时，不需要使用接地变压器。如果变压器绕组为△型接法，无中性点引出 , 这就需要使用接地变压器引出中性点。接地变压器具备以下特征： (1) 零序阻抗低， ( 2 ) 激 ...
