污水厂进水井截流接驳施工方案汇报ppt（27页）VIP免费

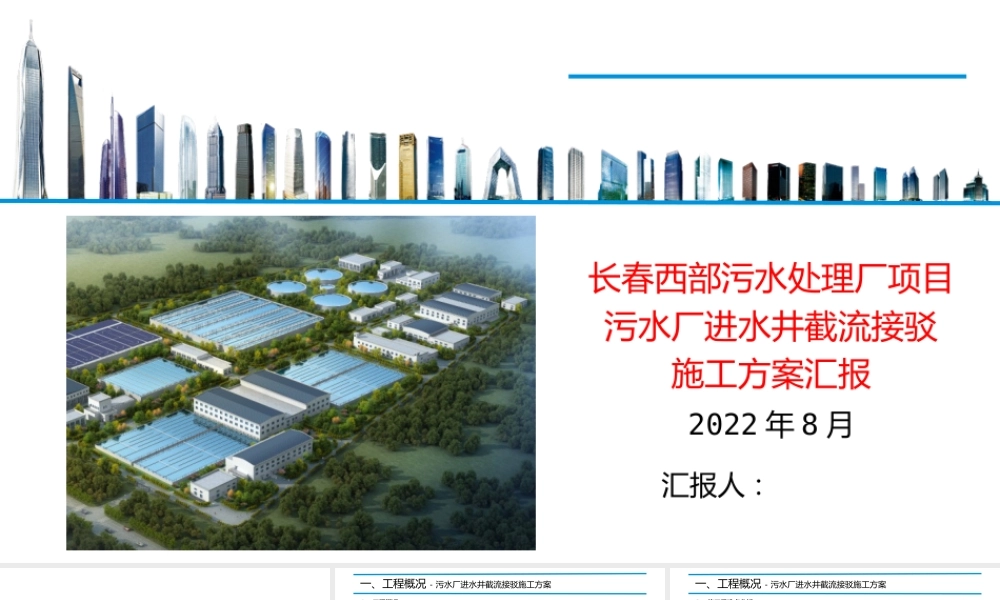

2022 年 8 月长春西部污水处理厂项目污水厂进水井截流接驳施工方案汇报汇报人： 污水厂进水井截流接驳施工方案一施工准备及施工安排主要施工方法质量要求243施工安全保障措施56绿色施工保障措施工程概况17应用实例及适用范围3一、工程概况 - 污水厂进水井截流接驳施工方案1 、工程概况根据现场实际情况，原污水处理厂进水井预留接驳管处阀门损坏无法使用，导致预留管段到盲板端存在污水。同时因污水处理厂每日处理流量较大，如停水将导致大量污水溢流，造成环境污染，故采用接驳口临时截流封堵措施，降低接驳管内水位，达到管口接驳施工要求，同时不影响污水厂运营要求。临时封堵装置主要采用钢板及方钢焊接制成临时围堰，放置于接驳口前段临时阻水，并采用污水泵进行排水施工。4一、工程概况 - 污水厂进水井截流接驳施工方案2 、施工重难点分析序号工程重点重点分析解决办法1临时封堵装置与侧墙封堵严密性原有进水井混凝土墙体垂直平整度无法控制，导致无法进行有效封堵。临时封堵装置中空部位填充袋装黏土，并且分层进行填充，填充完成后根据黏土沉降量，继续填充黏土保障填充密实度，保证流入截流处置装置内污水量小于排水水量。2临时封堵装置焊接质量注意封堵装置及钢板焊接质量，保证临时封堵装置结构稳定性及密封性。临时封堵装置及外侧钢板均焊接应采用满焊焊接，保障焊缝质量，保证结构稳定性，减少污水流入。5二、施工准备及施工安排 - 污水厂进水井截流接驳施工方案序号工种人数备注1电焊工5临时封堵装置预制焊接2力工20袋装黏土装卸3信号工1 4汽车吊司机1 5抽水维护人员4每班 2 人6电工21 、人员准备6二、施工准备及施工安排 - 污水厂进水井截流接驳施工方案序号材料名称规格型号单位数量使用部位1方钢100mm×6mmm152临时封堵装置主龙骨216#b 槽钢160×65×8.5m10临时封堵装置次龙骨3角钢4000mm×100mm×6mm根3操作平台支撑4钢板3500mm×1500mm×14mm㎡60临时封堵装置封堵5袋装黏土/m³100中空部位填充6碳钢管D2020×14mmm6管线接驳2 、材料准备7二、施工准备及施工安排 - 污水厂进水井截流接驳施工方案序号单体规格型号数量1电焊机BXIC-20022三相污水泵150ZJQ250-15-22进水井 4 台（ 3 用 1 备）3铁锹/10 个4砂轮切割机SJ212 个5汽车吊25T1 台3 、机械准备8二、施工准备及施工安排 - 污水厂进水井截流接驳施工方案序号名称开始时间结束时间备注1临时封堵装置制作2021.6.172021.6.212临时封堵装置安...
