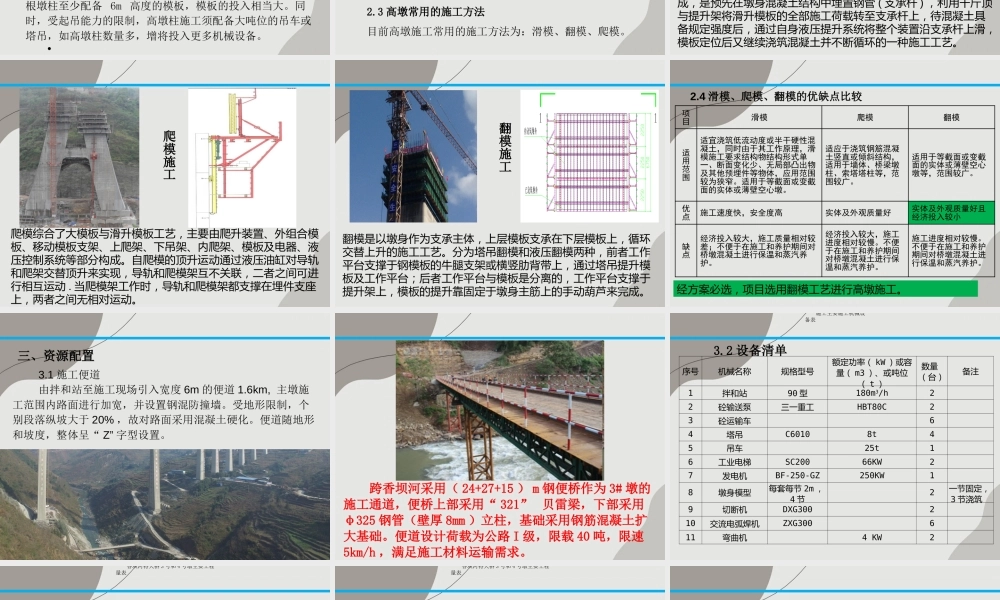

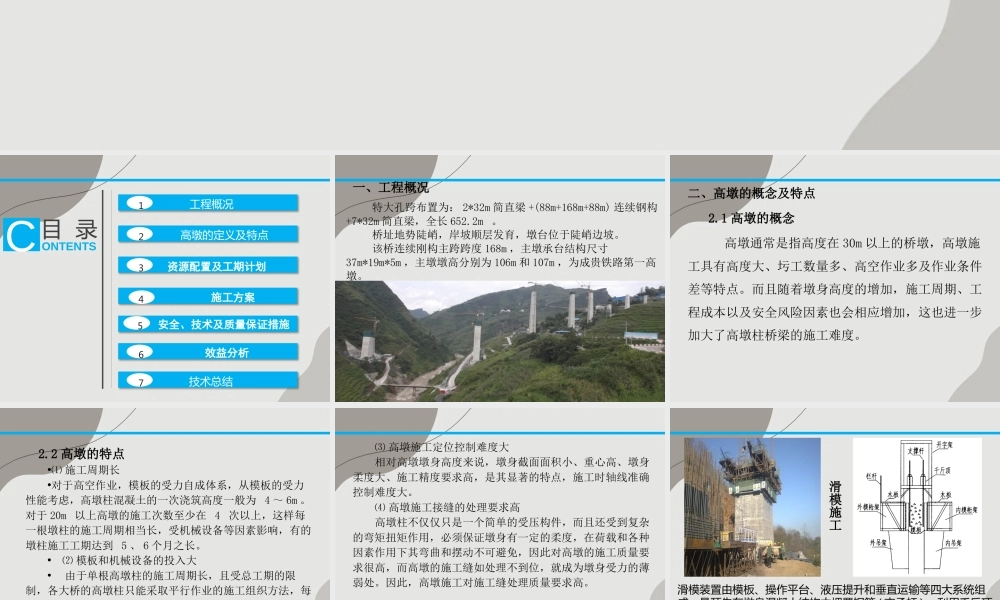

特大桥高墩施工交流汇报目 录ONTENTSC2高墩的定义及特点3资源配置及工期计划4 施工方案46 效益分析7技术总结45安全、技术及质量保证措施1 工程概况特大孔跨布置为： 2*32m 简直梁 +(88m+168m+88m) 连续钢构+7*32m 简直梁，全长 652.2m 。桥址地势陡峭，岸坡顺层发育，墩台位于陡峭边坡。该桥连续刚构主跨跨度 168m ，主墩承台结构尺寸37m*19m*5m ，主墩墩高分别为 106m 和 107m ，为成贵铁路第一高墩。一、工程概况二、高墩的概念及特点2.1 高墩的概念 高墩通常是指高度在 30m 以上的桥墩，高墩施工具有高度大、圬工数量多、高空作业多及作业条件差等特点。而且随着墩身高度的增加，施工周期、工程成本以及安全风险因素也会相应增加，这也进一步加大了高墩柱桥梁的施工难度。2.2 高墩的特点•⑴ 施工周期长•对于高空作业，模板的受力自成体系，从模板的受力性能考虑，高墩柱混凝土的一次浇筑高度一般为 4 ～ 6m 。对于 20m 以上高墩的施工次数至少在 4 次以上，这样每一根墩柱的施工周期相当长，受机械设备等因素影响，有的墩柱施工工期达到 5 、 6 个月之长。• ⑵ 模板和机械设备的投入大• 由于单根高墩柱的施工周期长，且受总工期的限制，各大桥的高墩柱只能采取平行作业的施工组织方法，每根墩柱至少配备 6m 高度的模板，模板的投入相当大。同时，受起吊能力的限制，高墩柱施工须配备大吨位的吊车或塔吊，如高墩柱数量多，增将投入更多机械设备。• ⑶ 高墩施工定位控制难度大相对高墩墩身高度来说，墩身截面面积小、重心高、墩身柔度大、施工精度要求高，是其显著的特点，施工时轴线准确控制难度大。⑷ 高墩施工接缝的处理要求高高墩柱不仅仅只是一个简单的受压构件，而且还受到复杂的弯矩扭矩作用，必须保证墩身有一定的柔度，在荷载和各种因素作用下其弯曲和摆动不可避免，因此对高墩的施工质量要求很高，而高墩的施工缝如处理不到位，就成为墩身受力的薄弱处。因此，高墩施工对施工缝处理质量要求高。2.3 高墩常用的施工方法目前高墩施工常用的施工方法为：滑模、翻模、爬模。滑模施工滑模装置由模板、操作平台、液压提升和垂直运输等四大系统组成，是预先在墩身混凝土结构中埋置钢管 ( 支承杆 ) ，利用千斤顶与提升架将滑升模板的全部施工荷载转至支承杆上，待混凝土具备规定强度后，通过自身液压提升系统将整个装置沿支承杆上滑，模板定位后又继续浇筑混凝土并不断循环的一种施工工...
