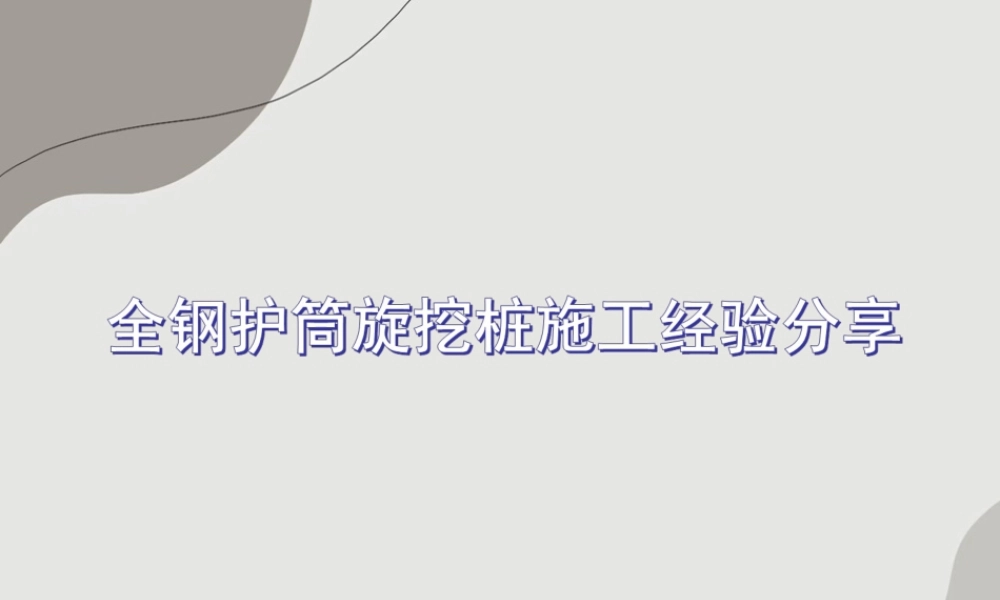

全钢护筒旋挖桩施工经验分享ppt（58页）VIP免费

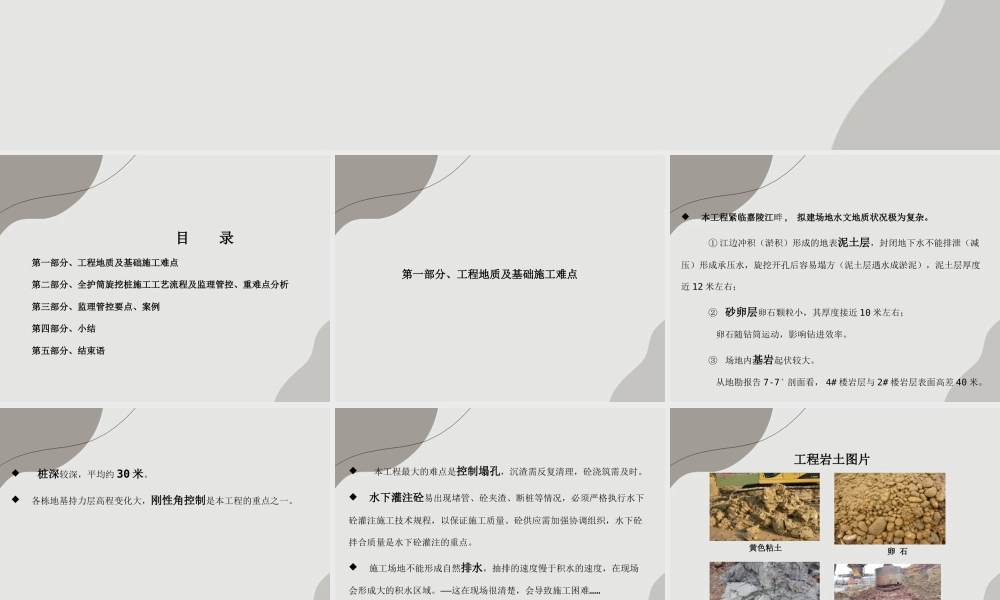

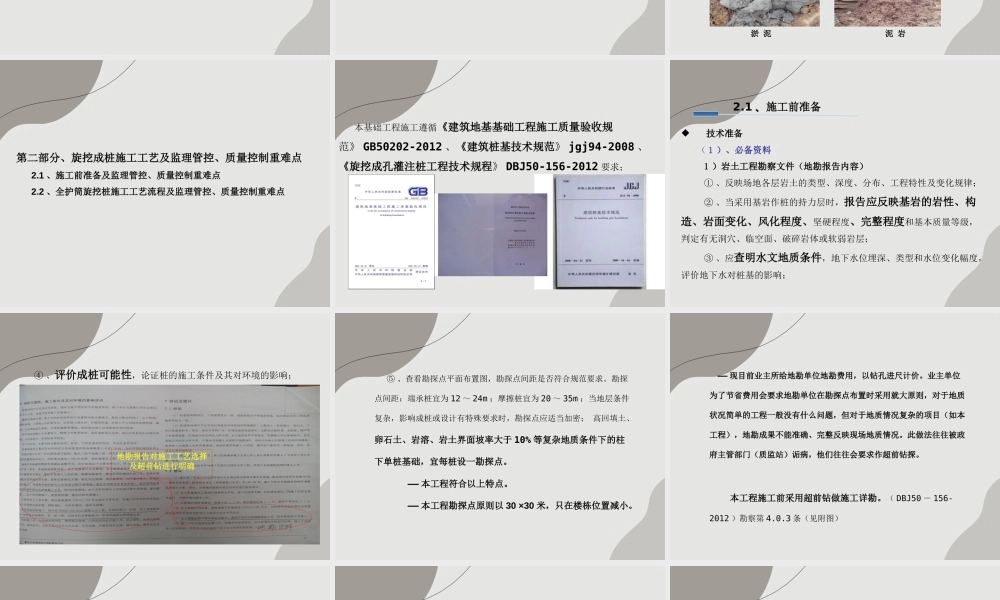

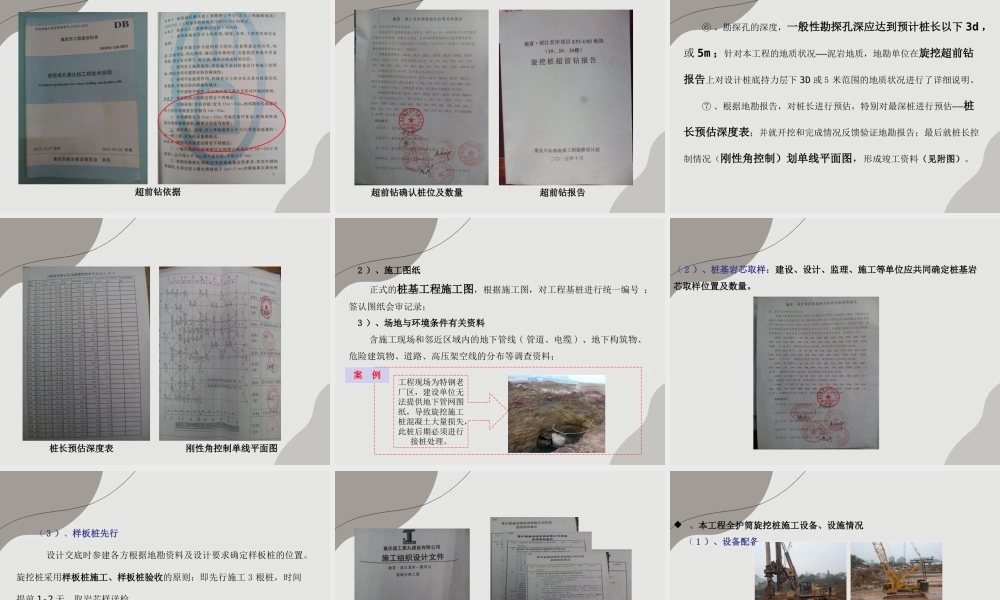

12 目 录第一部分、工程地质及基础施工难点第二部分、全护筒旋挖桩施工工艺流程及监理管控、重难点分析第三部分、监理管控要点、案例第四部分、小结第五部分、结束语3 第一部分、工程地质及基础施工难点 4 本工程紧临嘉陵江畔 , 拟建场地水文地质状况极为复杂。 ① 江边冲积（淤积）形成的地表泥土层，封闭地下水不能排泄（减压）形成承压水，旋挖开孔后容易塌方（泥土层遇水成淤泥），泥土层厚度近 12 米左右； ② 砂卵层卵石颗粒小，其厚度接近 10 米左右； 卵石随钻筒运动，影响钻进效率。 ③ 场地内基岩起伏较大。 从地勘报告 7-7‵ 剖面看， 4# 楼岩层与 2# 楼岩层表面高差 40 米。5 桩深较深，平均约 30 米。 各栋地基持力层高程变化大，刚性角控制是本工程的重点之一。6 本工程最大的难点是控制塌孔，沉渣需反复清理，砼浇筑需及时。 水下灌注砼易出现堵管、砼夹渣、断桩等情况，必须严格执行水下砼灌注施工技术规程，以保证施工质量。砼供应需加强协调组织，水下砼拌合质量是水下砼灌注的重点。 施工场地不能形成自然排水，抽排的速度慢于积水的速度，在现场会形成大的积水区域。——这在现场很清楚，会导致施工困难……7黄色粘土卵 石泥 岩淤 泥工程岩土图片8第二部分、旋挖成桩施工工艺及监理管控、质量控制重难点 2.1 、施工前准备及监理管控、质量控制重难点 2.2 、全护筒旋挖桩施工工艺流程及监理管控、质量控制重难点9 本基础工程施工遵循《建筑地基基础工程施工质量验收规范》 GB50202-2012 、《建筑桩基技术规范》 jgj94-2008 、《旋挖成孔灌注桩工程技术规程》 DBJ50-156-2012 要求；10 技术准备 （ 1 ）、必备资料 1 ）岩土工程勘察文件（地勘报告内容） ① 、反映场地各层岩土的类型、深度、分布、工程特性及变化规律； ② 、当采用基岩作桩的持力层时，报告应反映基岩的岩性、构造、岩面变化、风化程度、坚硬程度、完整程度和基本质量等级，判定有无洞穴、临空面、破碎岩体或软弱岩层； ③ 、应查明水文地质条件，地下水位埋深、类型和水位变化幅度，评价地下水对桩基的影响；2.1 、施工前准备11 ④ 、评价成桩可能性，论证桩的施工条件及其对环境的影响；地勘报告对施工工艺选择及超前钻进行明确12 ⑤ 、查看勘探点平面布置图，勘探点间距是否符合规范要求。勘探点间距：端承桩宜为 12 ～ 24m ；摩擦桩宜为 20 ～ 35m ；当地层条件...
