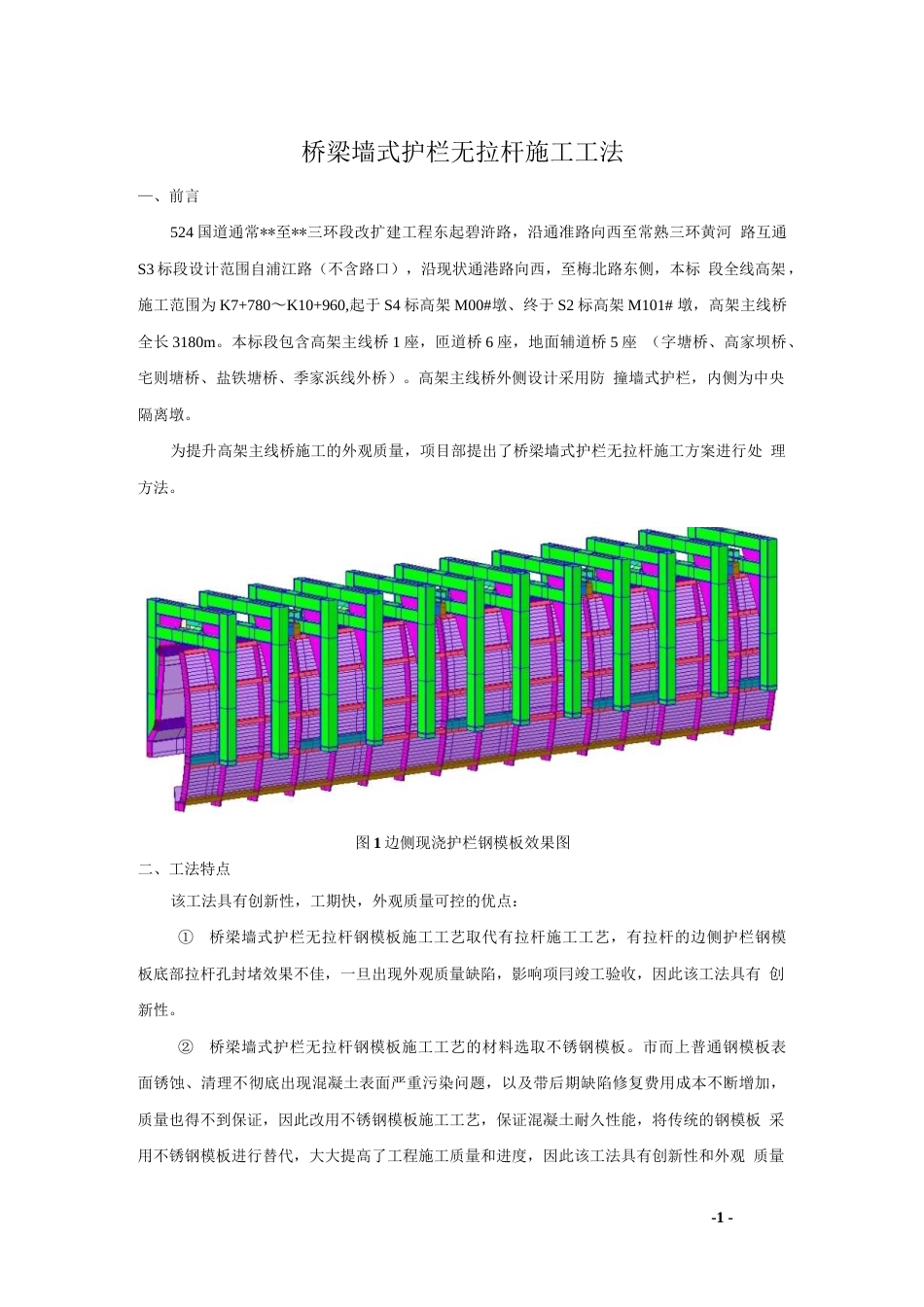

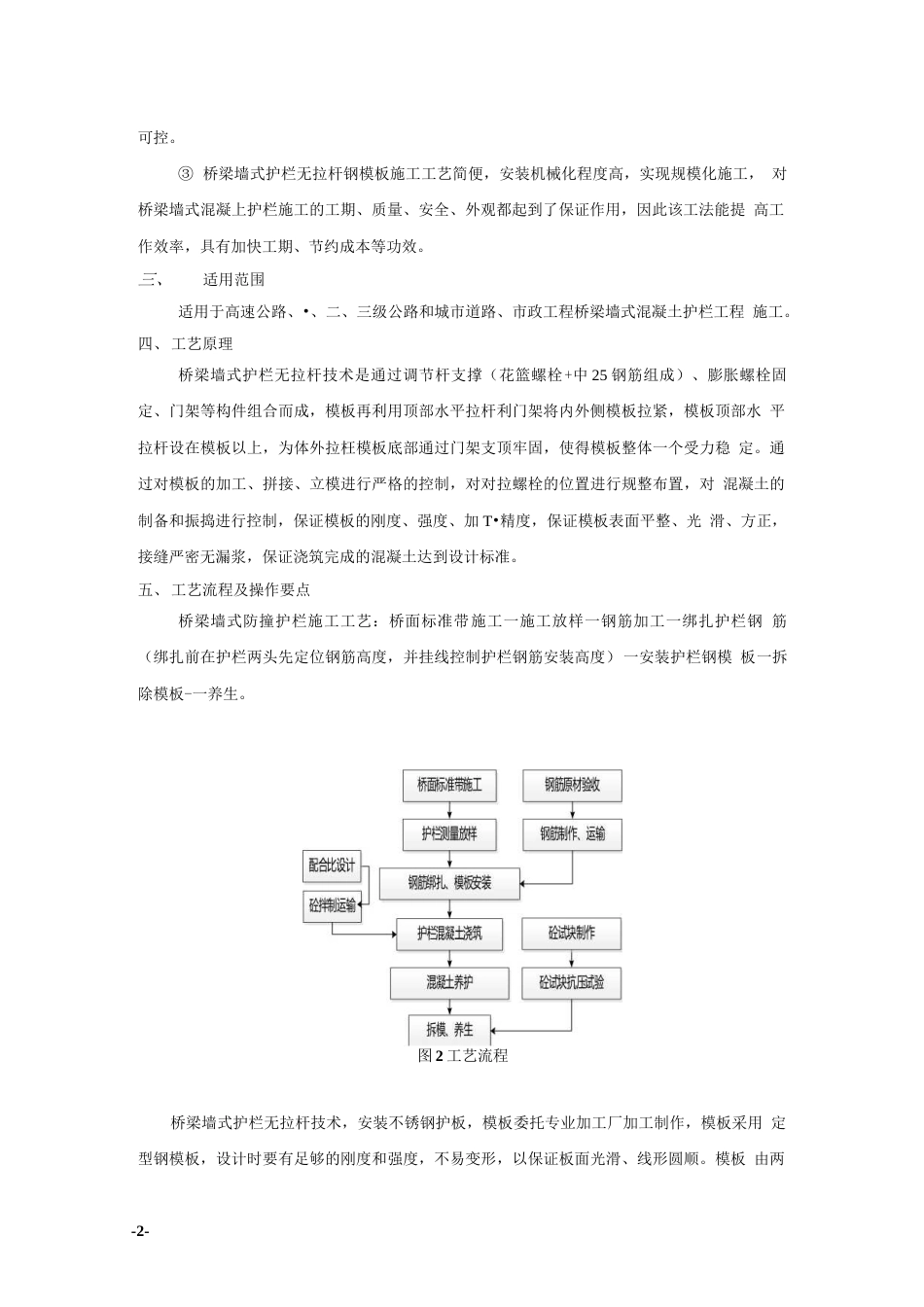

-1 -桥梁墙式护栏无拉杆施工工法—、前言524 国道通常**至**三环段改扩建工程东起碧浒路，沿通准路向西至常熟三环黄河 路互通S3 标段设计范围自浦江路（不含路口），沿现状通港路向西，至梅北路东侧，本标 段全线高架，施工范围为 K7+780〜K10+960,起于 S4 标高架 M00#墩、终于 S2 标高架 M101# 墩，高架主线桥全长 3180m。本标段包含高架主线桥 1 座，匝道桥 6 座，地面辅道桥 5 座 （字塘桥、高家坝桥、宅则塘桥、盐铁塘桥、季家浜线外桥）。高架主线桥外侧设计采用防 撞墙式护栏，内侧为中央隔离墩。为提升高架主线桥施工的外观质量，项目部提出了桥梁墙式护栏无拉杆施工方案进行处 理方法。图 1 边侧现浇护栏钢模板效果图二、工法特点该工法具有创新性，工期快，外观质量可控的优点：①桥梁墙式护栏无拉杆钢模板施工工艺取代有拉杆施工工艺，有拉杆的边侧护栏钢模板底部拉杆孔封堵效果不佳，一旦出现外观质量缺陷，影响项冃竣工验收，因此该工法具有 创新性。②桥梁墙式护栏无拉杆钢模板施工工艺的材料选取不锈钢模板。市而上普通钢模板表面锈蚀、清理不彻底出现混凝土表面严重污染问题，以及带后期缺陷修复费用成本不断增加，质量也得不到保证，因此改用不锈钢模板施工工艺，保证混凝土耐久性能，将传统的钢模板 采用不锈钢模板进行替代，大大提高了工程施工质量和进度，因此该工法具有创新性和外观 质量-2-可控。③ 桥梁墙式护栏无拉杆钢模板施工工艺简便，安装机械化程度高，实现规模化施工， 对桥梁墙式混凝上护栏施工的工期、质量、安全、外观都起到了保证作用，因此该工法能提 高工作效率，具有加快工期、节约成本等功效。三、适用范围适用于高速公路、•、二、三级公路和城市道路、市政工程桥梁墙式混凝土护栏工程 施工。四、 工艺原理桥梁墙式护栏无拉杆技术是通过调节杆支撑（花篮螺栓+中 25 钢筋组成）、膨胀螺栓固定、门架等构件组合而成，模板再利用顶部水平拉杆利门架将内外侧模板拉紧，模板顶部水 平拉杆设在模板以上，为体外拉枉模板底部通过门架支顶牢固，使得模板整体一个受力稳 定。通过对模板的加工、拼接、立模进行严格的控制，对对拉螺栓的位置进行规整布置，对 混凝土的制备和振捣进行控制，保证模板的刚度、强度、加 T•精度，保证模板表面平整、光 滑、方正，接缝严密无漏浆，保证浇筑完成的混凝土达到设计标准。五、 工艺流程及操作要点桥梁墙式防撞护栏施工工艺：桥面标准...
