桥梁临时施工结构计算讲义PPT（174页）VIP免费

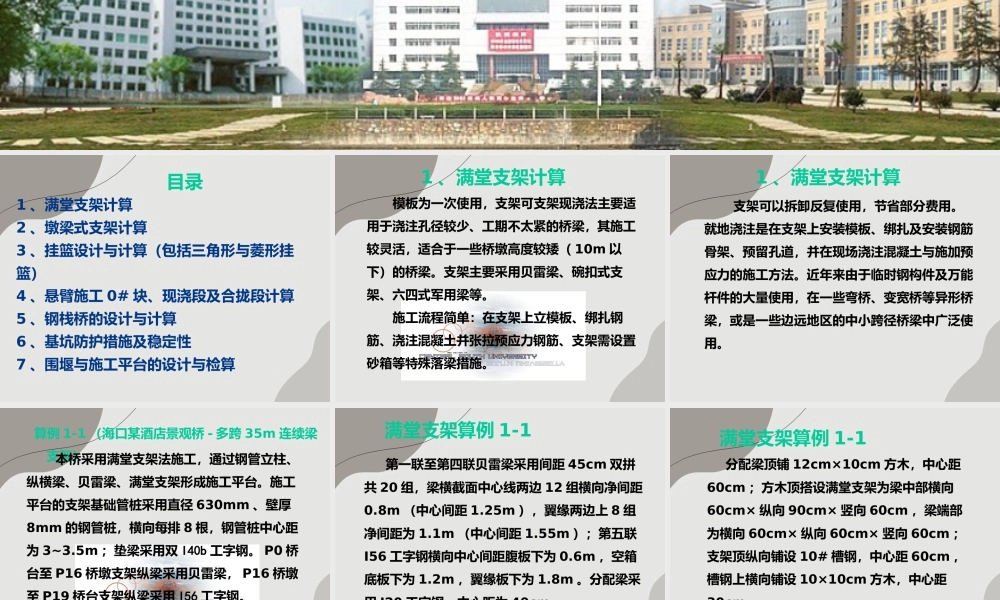

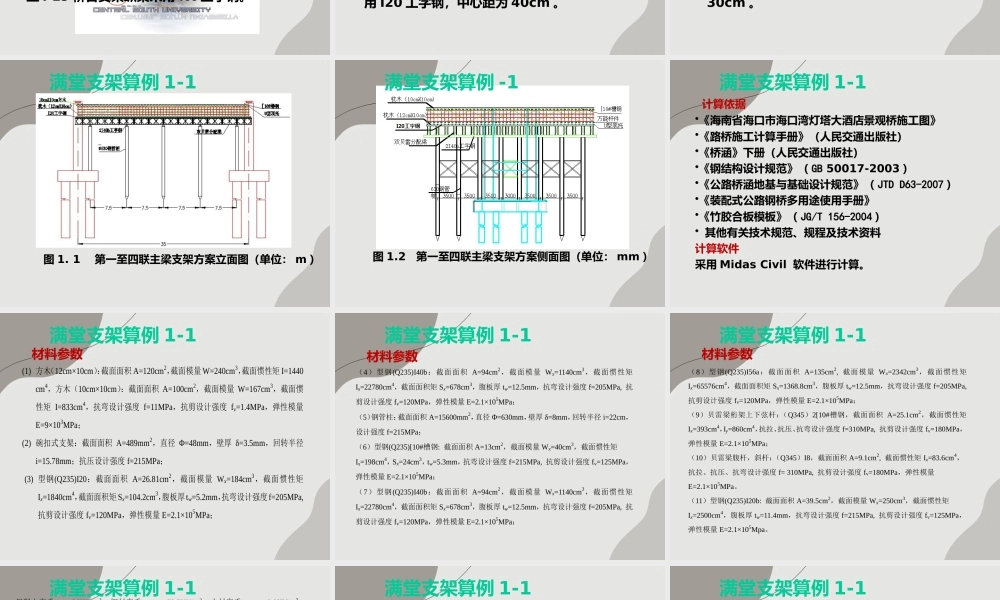

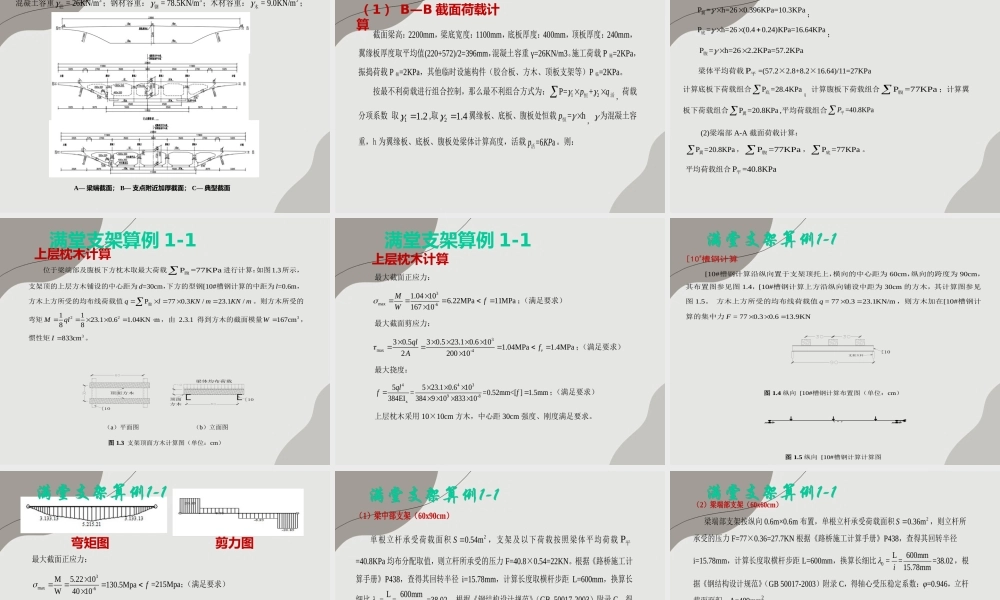

桥梁临时施工结构计算 目录1 、满堂支架计算2 、墩梁式支架计算3 、挂篮设计与计算（包括三角形与菱形挂篮）4 、悬臂施工 0# 块、现浇段及合拢段计算5 、钢栈桥的设计与计算6 、基坑防护措施及稳定性7 、围堰与施工平台的设计与检算 1 、满堂支架计算 模板为一次使用，支架可支架现浇法主要适用于浇注孔径较少、工期不太紧的桥梁，其施工较灵活，适合于一些桥墩高度较矮（ 10m 以下）的桥梁。支架主要采用贝雷梁、碗扣式支架、六四式军用梁等。 施工流程简单：在支架上立模板、绑扎钢筋、浇注混凝土并张拉预应力钢筋、支架需设置砂箱等特殊落梁措施。 支架可以拆卸反复使用，节省部分费用。就地浇注是在支架上安装模板、绑扎及安装钢筋骨架、预留孔道，并在现场浇注混凝土与施加预应力的施工方法。近年来由于临时钢构件及万能杆件的大量使用，在一些弯桥、变宽桥等异形桥梁，或是一些边远地区的中小跨径桥梁中广泛使用。 1 、满堂支架计算算例 1-1 （海口某酒店景观桥 - 多跨 35m 连续梁支架） 本桥采用满堂支架法施工，通过钢管立柱、纵横梁、贝雷梁、满堂支架形成施工平台。施工平台的支架基础管桩采用直径 630mm 、壁厚8mm 的钢管桩，横向每排 8 根，钢管桩中心距为 3~3.5m ；垫梁采用双 I40b 工字钢。 P0 桥台至 P16 桥墩支架纵梁采用贝雷梁， P16 桥墩至 P19 桥台支架纵梁采用 I56 工字钢。 满堂支架算例 1-1 第一联至第四联贝雷梁采用间距 45cm 双拼共 20 组，梁横截面中心线两边 12 组横向净间距0.8m （中心间距 1.25m ），翼缘两边上 8 组净间距为 1.1m （中心间距 1.55m ）；第五联I56 工字钢横向中心间距腹板下为 0.6m ，空箱底板下为 1.2m ，翼缘板下为 1.8m 。分配梁采用 I20 工字钢，中心距为 40cm 。 分配梁顶铺 12cm×10cm 方木，中心距60cm ；方木顶搭设满堂支架为梁中部横向60cm× 纵向 90cm× 竖向 60cm ，梁端部为横向 60cm× 纵向 60cm× 竖向 60cm ；支架顶纵向铺设 10# 槽钢，中心距 60cm ，槽钢上横向铺设 10×10cm 方木，中心距30cm 。 满堂支架算例 1-1 满堂支架算例 1-1图 1. 1 第一至四联主梁支架方案立面图（单位： m ）图 1.2 第一至四联主梁支架方案侧面图（单位： mm ） 满堂支架算例 -1 计算依据•《海南省海口市海口湾灯塔大酒店景观桥施工图》•《路桥施工计算手册》（人民交通出版社）•《...
