桥梁工程常见施工质量通病及防治（44页）VIP免费

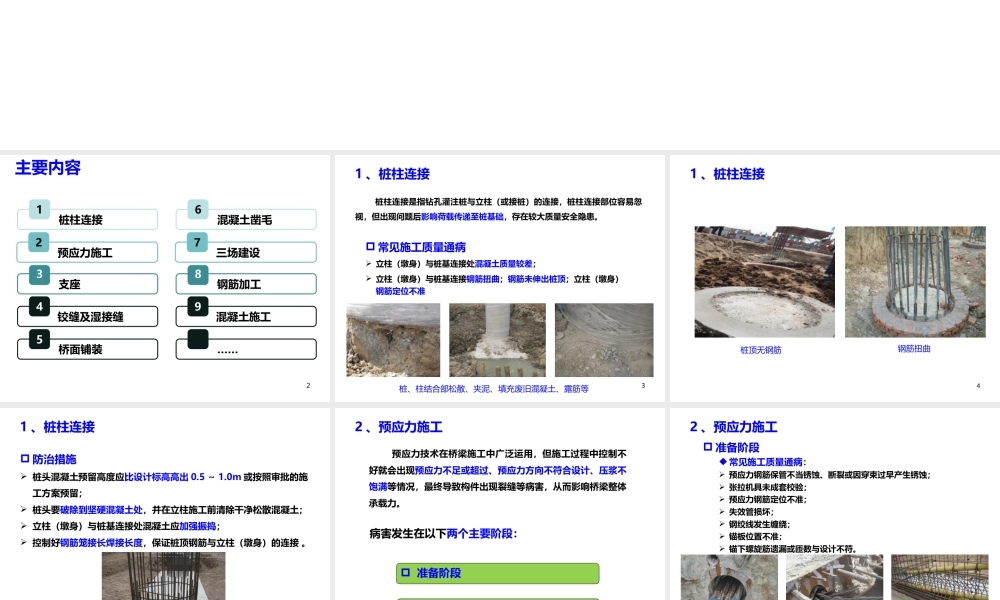

桥梁工程常见施工质量通病及防治 2预应力施工1桩柱连接支座2铰缝及湿接缝34桥面铺装5主要内容三场建设6混凝土凿毛钢筋加工7混凝土施工89……31 、桩柱连接 桩柱连接是指钻孔灌注桩与立柱（或接桩）的连接，桩柱连接部位容易忽视，但出现问题后影响荷载传递至桩基础，存在较大质量安全隐患。 常见施工质量通病 立柱（墩身）与桩基连接处混凝土质量较差； 立柱（墩身）与桩基连接钢筋扭曲；钢筋未伸出桩顶；立柱（墩身）钢筋定位不准桩、柱结合部松散、夹泥、填充废旧混凝土、露筋等4钢筋扭曲1 、桩柱连接 桩顶无钢筋5 防治措施 桩头混凝土预留高度应比设计标高高出 0.5 ～ 1.0m 或按照审批的施工方案预留； 桩头要破除到坚硬混凝土处，并在立柱施工前清除干净松散混凝土；  立柱（墩身）与桩基连接处混凝土应加强振捣； 控制好钢筋笼接长焊接长度，保证桩顶钢筋与立柱（墩身）的连接 。1 、桩柱连接 6 预应力技术在桥梁施工中广泛运用，但施工过程中控制不好就会出现预应力不足或超过、预应力方向不符合设计、压浆不饱满等情况，最终导致构件出现裂缝等病害，从而影响桥梁整体承载力。 准备阶段 施工阶段（张拉、压浆、放张）2 、预应力施工病害发生在以下两个主要阶段：7 准备阶段钢绞线锈蚀 钢绞线扭曲、弯折波纹管定位不准2 、预应力施工常见施工质量通病： 预应力钢筋保管不当锈蚀、断裂或因穿束过早产生锈蚀； 张拉机具未成套校验； 预应力钢筋定位不准； 失效管损坏； 钢绞线发生缠绕； 锚板位置不准； 锚下螺旋筋遗漏或匝数与设计不符。8钢绞线间距与设计不符 失效管破损 锚垫板位置不准 锚下螺旋筋缺失2 、预应力施工9防治措施： 在临近张拉时放置钢绞线，须提前穿束的，采取必要的防锈措施； 尽量缩短张拉与混凝土施工（压浆）的时间，并及时封闭端头（先张法）或封锚（后张法）； 建立预应力机具校验台帐，定期校验，定期更换液压油； 严格按设计布置预应力筋，做好管道坐标及竖向筋标高验收工作； 选用材质较好的塑料管做失效管，并做好密封和保护工作； 重视钢绞线编束、整束工作； 做好螺旋筋验收工作。 钢绞线穿束后防锈 管道坐标复核2 、预应力施工 准备阶段10常见施工质量通病： 预应力钢筋滑丝、断丝； 预拱度不符合要求（过大、不足或梁体侧弯） 后张法预应力管道堵管（多数是管道破损引起）； 竖向预...
