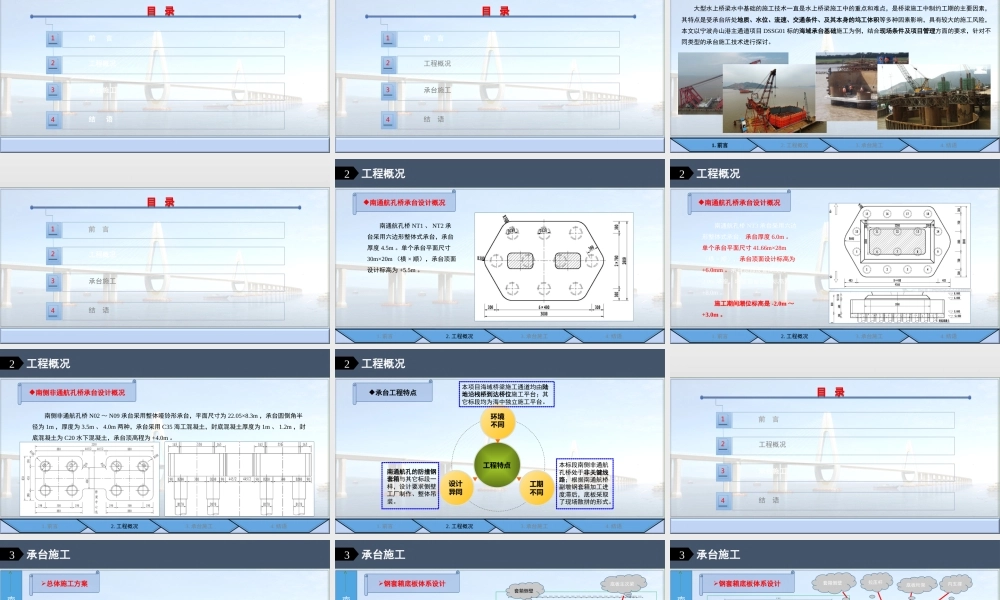

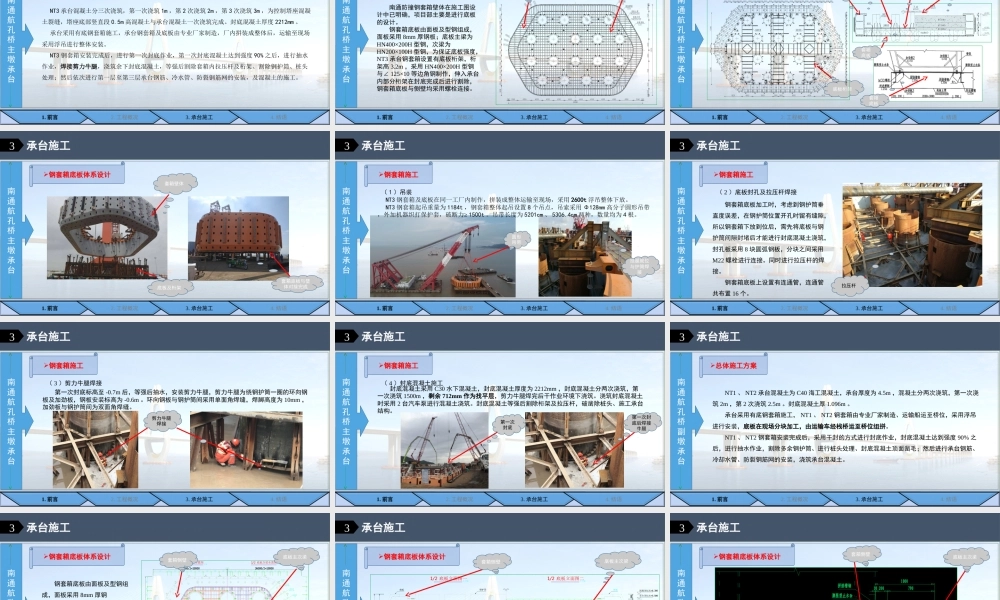

桥梁承台施工技术培训桥梁承台施工技术培训目 录目 录11前 言22工程概况33承台施工44结 语目 录目 录11前 言22工程概况33承台施工44结 语1. 前言2. 工程概况3. 承台施工4. 结语1前言大型水上桥梁水中基础的施工技术一直是水上桥梁施工中的重点和难点，是桥梁施工中制约工期的主要因素，其特点是受承台所处地质、水位、流速、交通条件、及其本身的坞工体积等多种因素影响，具有较大的施工风险，本文以宁波舟山港主通道项目 DSSG01 标的海域承台基础施工为例，结合现场条件及项目管理方面的要求，针对不同类型的承台施工技术进行探讨。目 录目 录11前 言22工程概况33承台施工44结 语1. 前言2. 工程概况3. 承台施工4. 结语2工程概况南通航孔桥承台设计概况南通航孔桥 NT1 、 NT2 承台采用六边形整体式承台，承台厚度 4.5m 。单个承台平面尺寸30m×20m （横 × 顺），承台顶面设计标高为 +5.5m 。1. 前言2. 工程概况3. 承台施工4. 结语2工程概况南通航孔桥承台设计概况南通航孔桥 NT3 承台采用六边形整体式承台，承台厚度 6.0m 。单个承台平面尺寸 41.66m×28m（横 × 顺），承台顶面设计标高为+6.0mm 。承台顶部设置高度为2.0m 塔座，塔座顶面设计标高为+8.0m 。施工期间潮位标高是 -2.0m ～+3.0m 。1. 前言2. 工程概况3. 承台施工4. 结语2工程概况南侧非通航孔桥承台设计概况南侧非通航孔桥 N02 ～ N09 承台采用整体哑铃形承台，平面尺寸为 22.05×8.3m ，承台圆倒角半径为 1m ，厚度为 3.5m 、 4.0m 两种，承台采用 C35 海工混凝土，封底混凝土厚度为 1m 、 1.2m ，封底混凝土为 C20 水下混凝土，承台顶高程为 +4.0m 。1. 前言2. 工程概况3. 承台施工4. 结语工程特点环境不同工期不同设计异同本项目海域桥梁施工通道均由陆地沿栈桥到达桥位施工平台；其它标段均为海中独立施工平台。南通航孔的防撞钢套箱与其它标段一样，设计要求侧壁工厂制作、整体吊装。本标段南侧非通航孔桥处于非关键线路；根据南通航桥副墩钢套箱加工进度滞后，底板采取了现场散拼的形式。2工程概况承台工程特点目 录目 录11前 言22工程概况33承台施工44结 语1. 前言2. 工程概况3. 承台施工4. 结语3承台施工总体施工方案NT3 承台混凝土分三次浇筑，第一次浇筑 1m ，第 2 次浇筑 2m ，第 3 次浇筑 3m ，为控制塔座混凝土裂缝，塔座底部竖直段 0.5m 高混凝土与...
