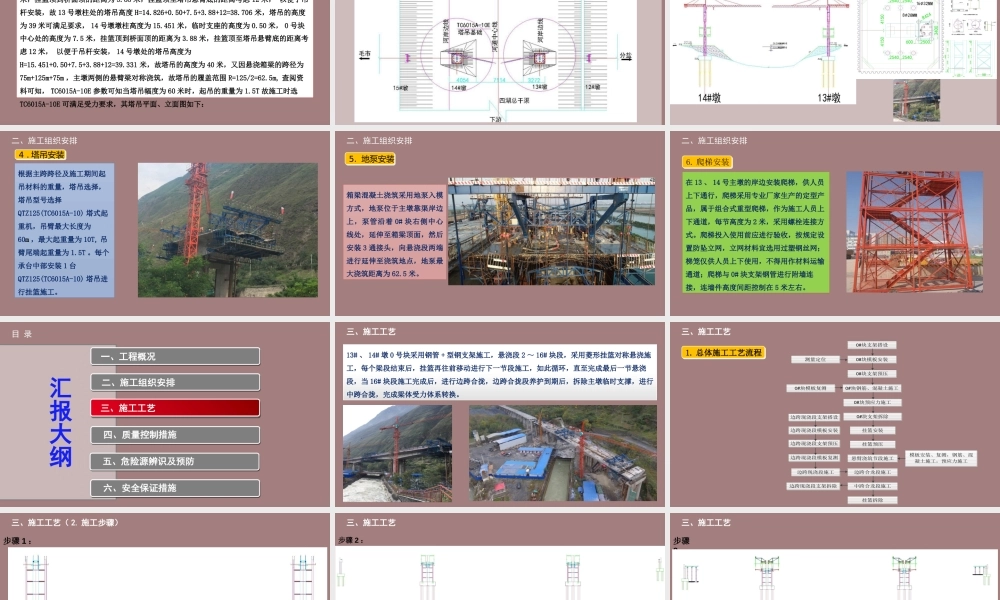

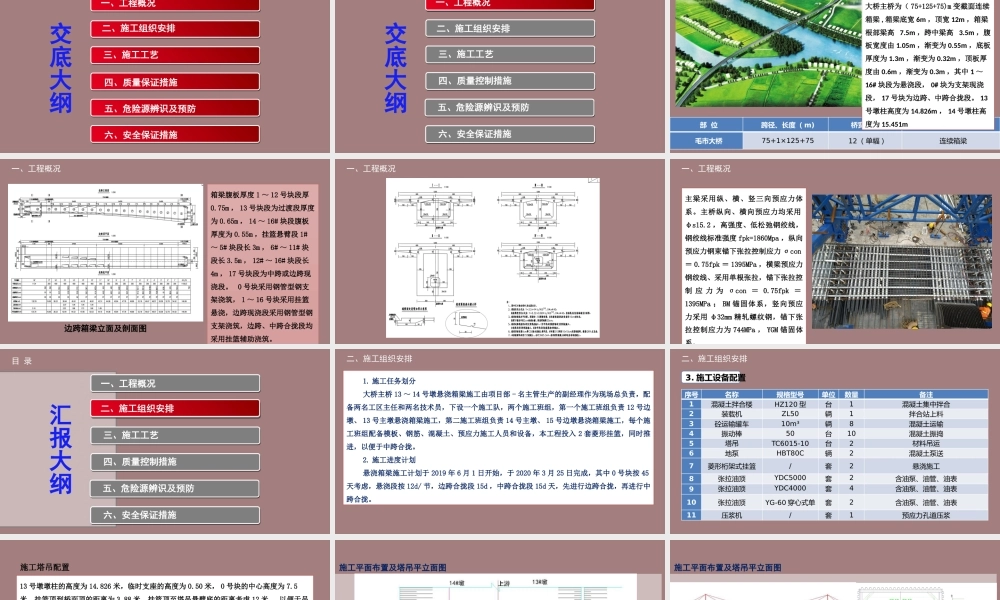

挂篮施工交底大纲目 录一、工程概况二、施工组织安排 四、质量保证措施 三、施工工艺 五、危险源辨识及预防 六、安全保证措施交底大纲目 录一、工程概况 二、施工组织安排 二、施工组织安排 三、施工工艺 四、质量控制措施 五、危险源辨识及预防 六、安全保证措施一、工程概况一、工程概况部 位跨径、长度（ m)桥宽（ m)上部结构形式毛市大桥75+1×125+7512 （单幅）连续箱梁大桥主桥为（ 75+125+75)m 变截面连续箱梁 , 箱梁底宽 6m ，顶宽 12m ，箱梁根部梁高 7.5m ，跨中梁高 3.5m ，腹板宽度由 1.05m ，渐变为 0.55m ，底板厚度为 1.3m ，渐变为 0.32m ，顶板厚度由 0.6m ，渐变为 0.3m ，其中 1 ～16# 块段为悬浇段， 0# 块为支架现浇段， 17 号块为边跨、中跨合拢段。 13号墩柱高度为 14.826m ， 14 号墩柱高度为 15.451m主桥工程简介一、工程概况箱梁腹板厚度 1 ～ 12 号块段厚0.75m ， 13 号块段为过渡段厚度为 0.65m ， 14 ～ 16# 块段腹板厚度为 0.55m ，挂篮悬臂段 1#～ 5# 块段长 3m ， 6# ～ 11# 块段长 3.5m ， 12# ～ 16# 块段长4m ， 17 号块段为中跨或边跨现浇段。 0 号块采用钢管型钢支架浇筑， 1 ～ 16 号块采用挂篮悬浇，边跨现浇段采用钢管型钢支架浇筑，边跨、中跨合拢段均采用挂篮辅助浇筑。边跨箱梁立面及剖面图一、工程概况一、工程概况主梁采用纵、横、竖三向预应力体系。主桥纵向、横向预应力均采用φs15.2 ，高强度、低松弛钢绞线，钢绞线标准强度 fpk=1860Mpa ，纵向预应力钢束锚下张拉控制应力 σcon＝ 0.75fpk ＝ 1395MPa ，横梁预应力钢绞线、采用单根张拉，锚下张拉控制 应 力 为 σcon ＝ 0.75fpk ＝1395MPa ； BM 锚固体系，竖向预应力采用 φ32mm 精轧螺纹钢，锚下张拉控制应力为 744MPa ， YGM 锚固体系汇报大纲目 录一、工程概况 二、施工组织安排 二、施工组织安排 三、施工工艺 四、质量控制措施 五、危险源辨识及预防 六、安全保证措施二、施工组织安排二、施工组织安排1. 施工任务划分大桥主桥 13 ～ 14 号墩悬浇箱梁施工由项目部 - 名主管生产的副经理作为现场总负责，配备两名工区主任和两名技术员，下设一个施工队，两个施工班组，第一个施工班组负责 12 号边墩、 13 号主墩悬浇箱梁施工，第二施工班组负责 14 号主墩、 15 号边墩悬浇箱梁施工，每个施...
