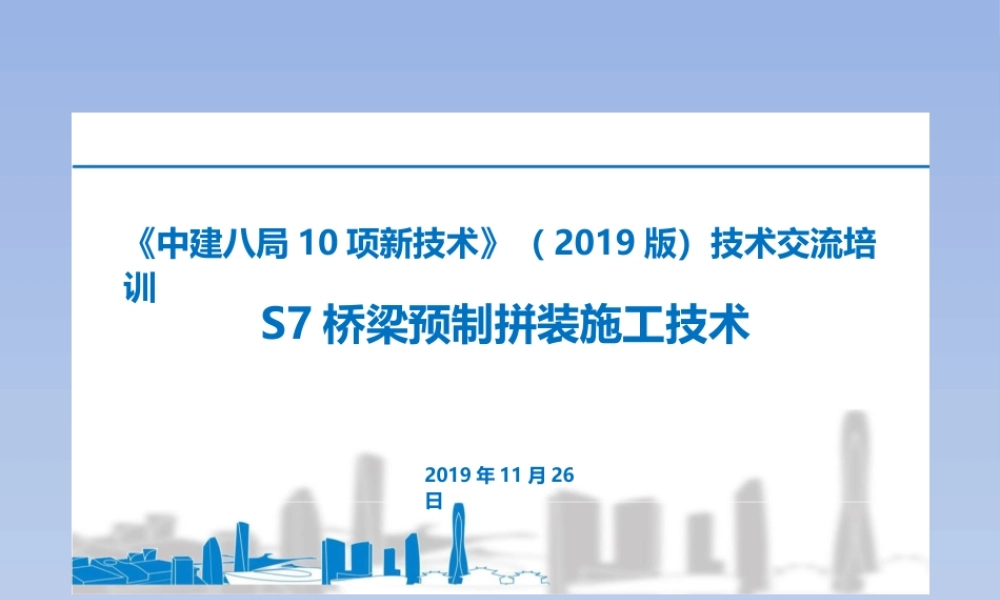

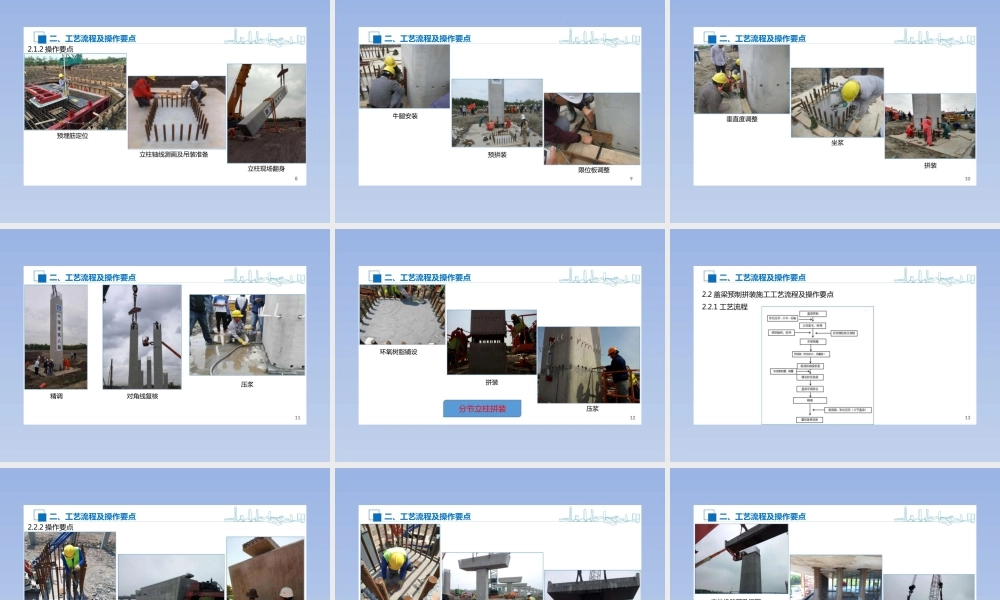

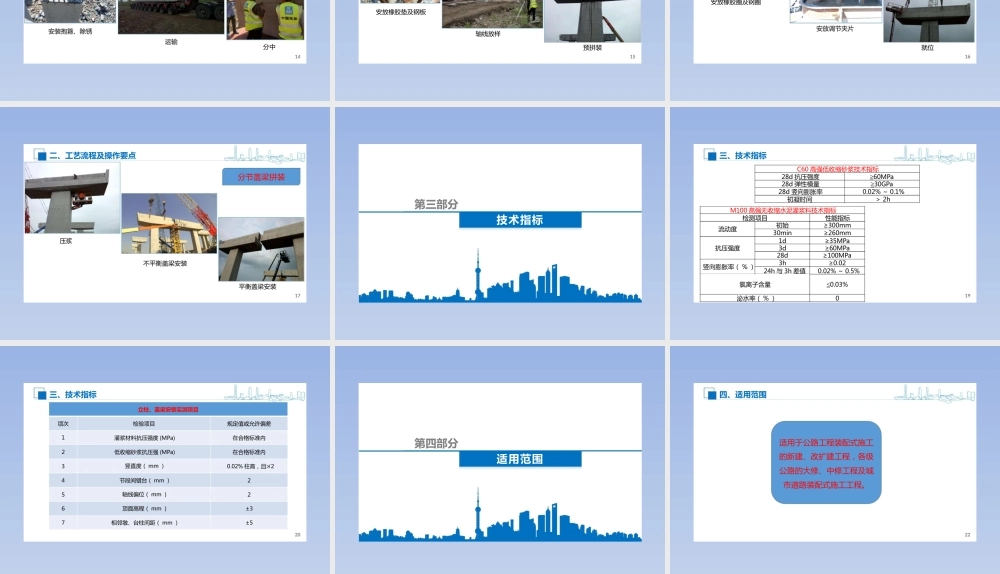

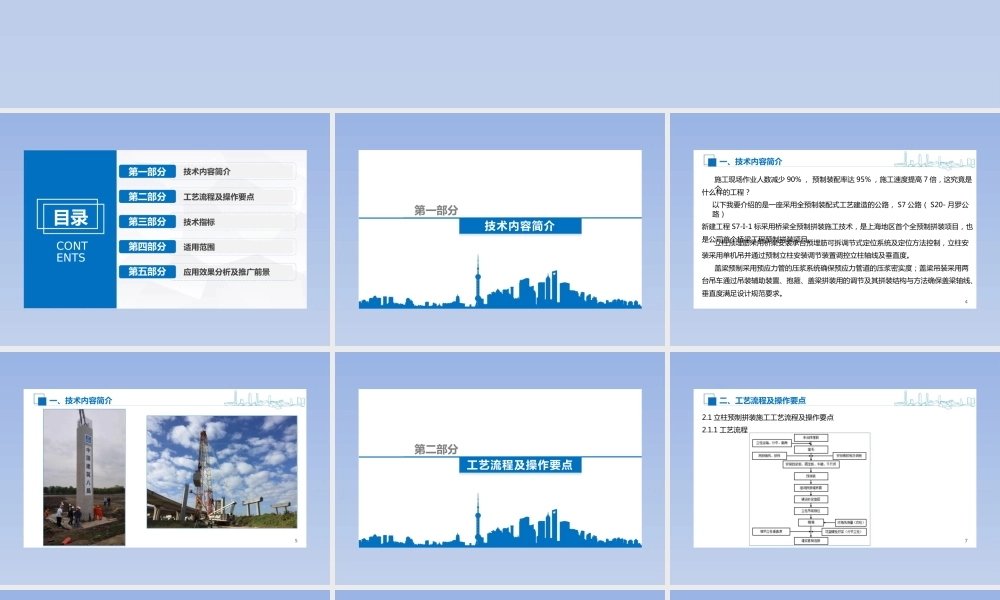

《中建八局 10 项新技术》（ 2019 版）技术交流培训S7 桥梁预制拼装施工技术2019 年 11 月 26日第一部分第二部分第三部分第四部分第五部分技术内容简介工艺流程及操作要点技术指标目录CONTENTS适用范围应用效果分析及推广前景第一部分技术内容简介一、技术内容简介施工现场作业人数减少 90% ， 预制装配率达 95% ，施工速度提高 7 倍，这究竟是个什么样的工程？以下我要介绍的是一座采用全预制装配式工艺建造的公路， S7 公路（ S20- 月罗公路）新建工程 S7-I-1 标采用桥梁全预制拼装施工技术，是上海地区首个全预制拼装项目，也是公司首个桥梁工程预制拼装项目。立柱预埋筋采用桥梁安装承台预埋筋可拆调节式定位系统及定位方法控制，立柱安装采用单机吊并通过预制立柱安装调节装置调控立柱轴线及垂直度。盖梁预制采用预应力管的压浆系统确保预应力管道的压浆密实度；盖梁吊装采用两台吊车通过吊装辅助装置、抱箍、盖梁拼装用的调节及其拼装结构与方法确保盖梁轴线、垂直度满足设计规范要求。4一、技术内容简介5第二部分工艺流程及操作要点二、工艺流程及操作要点2.1 立柱预制拼装施工工艺流程及操作要点2.1.1 工艺流程7二、工艺流程及操作要点2.1.2 操作要点预埋筋定位立柱轴线测画及吊装准备立柱现场翻身8二、工艺流程及操作要点牛腿安装预拼装限位板调整9二、工艺流程及操作要点垂直度调整坐浆拼装10二、工艺流程及操作要点压浆精调对角线复核11二、工艺流程及操作要点环氧树脂铺设拼装分节立柱拼装压浆12二、工艺流程及操作要点2.2 盖梁预制拼装施工工艺流程及操作要点2.2.1 工艺流程13二、工艺流程及操作要点2.2.2 操作要点安装抱箍、除锈运输分中14二、工艺流程及操作要点安放橡胶垫及钢板轴线放样预拼装15二、工艺流程及操作要点安放橡胶圈及钢圈安放调节夹片就位16二、工艺流程及操作要点分节盖梁拼装压浆不平衡盖梁安装平衡盖梁安装17第三部分技术指标三、技术指标C60 高强低收缩砂浆技术指标28d 抗压强度≧60MPa≧30GPa0.02% ～ 0.1%＞ 2h28d 弹性模量28d 竖向膨胀率初凝时间M100 高强无收缩水泥灌浆料技术指标检测项目 性能指标初始30min1d≥300mm≥260mm≥35MPa流动度抗压强度3d≥60MPa28d3h24h 与 3h 差值≥100MPa≥0.020.02% ～ 0.5%竖向膨胀率（ % ）氯离子含量泌水率（ % ）≦0.03%019三、技术指标立柱、盖梁安装实测项目项次1检验项目规定值或允许偏差灌浆材料抗压强度 (MPa)在合...
