路缘石施工ppt（28页）VIP免费

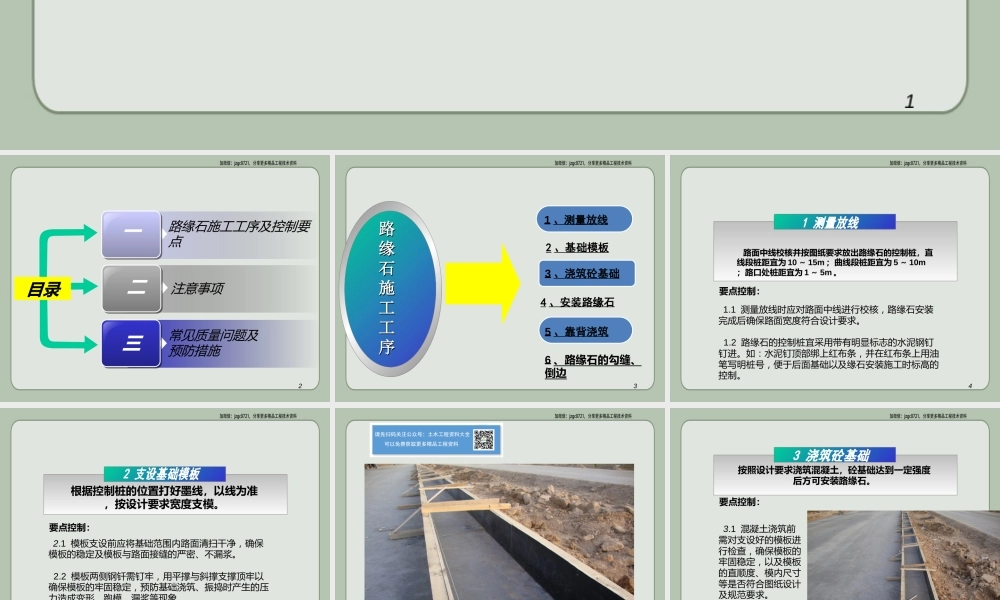

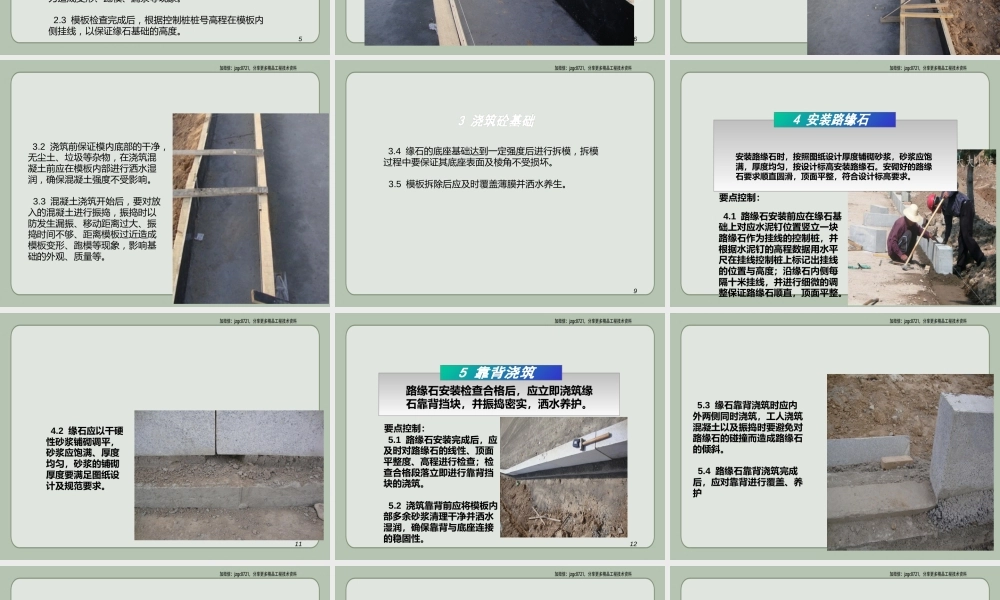

1路缘石施工2目录一 二 三路缘石施工工序及控制要点注意事项常见质量问题及预防措施32 、基础模板1 、测量放线3 、浇筑砼基础5 、靠背浇筑路路缘缘石石施施工工工工序序4 、安装路缘石6 、路缘石的勾缝、倒边4 路面中线校核并按图纸要求放出路缘石的控制桩，直线段桩距宜为 10 ～ 15m ；曲线段桩距宜为 5 ～ 10m；路口处桩距宜为 1 ～ 5m 。要点控制： 1.1 测量放线时应对路面中线进行校核，路缘石安装完成后确保路面宽度符合设计要求。 1.2 路缘石的控制桩宜采用带有明显标志的水泥钢钉钉进。如：水泥钉顶部绑上红布条，并在红布条上用油笔写明桩号，便于后面基础以及缘石安装施工时标高的控制。5根据控制桩的位置打好墨线，以线为准，按设计要求宽度支模。要点控制： 2.1 模板支设前应将基础范围内路面清扫干净，确保模板的稳定及模板与路面接缝的严密、不漏浆。 2.2 模板两侧钢钎需钉牢，用平撑与斜撑支撑顶牢以确保模板的牢固稳定，预防基础浇筑、振捣时产生的压力造成变形、跑模、漏浆等现象。 2.3 模板检查完成后，根据控制桩桩号高程在模板内侧挂线，以保证缘石基础的高度。67按照设计要求浇筑混凝土，砼基础达到一定强度后方可安装路缘石。要点控制： 3.1 混凝土浇筑前需对支设好的模板进行检查，确保模板的牢固稳定，以及模板的直顺度、模内尺寸等是否符合图纸设计及规范要求。8 3.2 浇筑前保证模内底部的干净，无尘土、垃圾等杂物，在浇筑混凝土前应在模板内部进行洒水湿润，确保混凝土强度不受影响。 3.3 混凝土浇筑开始后，要对放入的混凝土进行振捣，振捣时以防发生漏振、移动距离过大、振捣时间不够、距离模板过近造成模板变形、跑模等现象，影响基础的外观、质量等。9 3.4 缘石的底座基础达到一定强度后进行拆模，拆模过程中要保证其底座表面及棱角不受损坏。 3.5 模板拆除后应及时覆盖薄膜并洒水养生。10安装路缘石时，按照图纸设计厚度铺砌砂浆，砂浆应饱满，厚度均匀，按设计标高安装路缘石。安砌好的路缘石要求顺直圆滑，顶面平整，符合设计标高要求。要点控制： 4.1 路缘石安装前应在缘石基础上对应水泥钉位置竖立一块路缘石作为挂线的控制桩，并根据水泥钉的高程数据用水平尺在挂线控制桩上标记出挂线的位置与高度；沿缘石内侧每隔十米挂线，并进行细微的调整保证路缘石顺直，顶面平整。11 4.2 缘石应以干硬性砂浆铺砌调平，砂浆应饱满、厚度均匀，砂浆的铺砌厚度要满足图纸设计...
