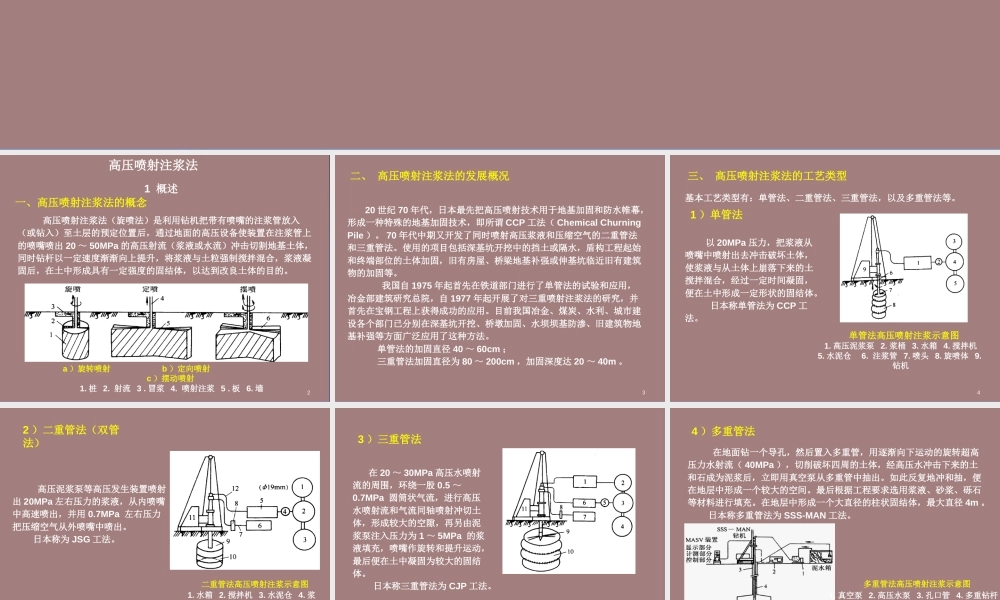

高压喷射注浆法地基加固技术解析2高压喷射注浆法1 概述一、高压喷射注浆法的概念 高压喷射注浆法（旋喷法）是利用钻机把带有喷嘴的注浆管放入（或钻入）至土层的预定位置后，通过地面的高压设备使装置在注浆管上的喷嘴喷出 20 ～ 50MPa 的高压射流（浆液或水流）冲击切割地基土体，同时钻杆以一定速度渐渐向上提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成具有一定强度的固结体，以达到改良土体的目的。a ）旋转喷射 b ）定向喷射 c ）摆动喷射1. 桩 2. 射流 3 . 冒浆 4. 喷射注浆 5 . 板 6. 墙3二、 高压喷射注浆法的发展概况 20 世纪 70 年代，日本最先把高压喷射技术用于地基加固和防水帷幕，形成一种特殊的地基加固技术，即所谓 CCP 工法（ Chemical Churning Pile ）。 70 年代中期又开发了同时喷射高压浆液和压缩空气的二重管法和三重管法。使用的项目包括深基坑开挖中的挡土或隔水，盾构工程起始和终端部位的土体加固，旧有房屋、桥梁地基补强或伸基坑临近旧有建筑物的加固等。 我国自 1975 年起首先在铁道部门进行了单管法的试验和应用，冶金部建筑研究总院，自 1977 年起开展了对三重喷射注浆法的研究，并首先在宝钢工程上获得成功的应用。目前我国冶金、煤炭、水利、城市建设各个部门已分别在深基坑开挖、桥墩加固、水坝坝基防渗、旧建筑物地基补强等方面广泛应用了这种方法。 单管法的加固直径 40 ～ 60cm ； 三重管法加固直径为 80 ～ 200cm ，加固深度达 20 ～ 40m 。4三、 高压喷射注浆法的工艺类型基本工艺类型有：单管法、二重管法、三重管法，以及多重管法等。1 ）单管法 以 20MPa 压力，把浆液从喷嘴中喷射出去冲击破坏土体，使浆液与从土体上崩落下来的土搅拌混合，经过一定时间凝固，便在土中形成一定形状的固结体。 日本称单管法为 CCP 工法。 单管法高压喷射注浆示意图1. 高压泥浆泵 2. 浆桶 3. 水箱 4. 搅拌机5. 水泥仓 6. 注浆管 7. 喷头 8. 旋喷体 9.钻机52 ）二重管法（双管法） 高压泥浆泵等高压发生装置喷射出 20MPa 左右压力的浆液，从内喷嘴中高速喷出，并用 0.7MPa 左右压力把压缩空气从外喷嘴中喷出。 日本称为 JSG 工法。 二重管法高压喷射注浆示意图1. 水箱 2. 搅拌机 3. 水泥仓 4. 浆桶 5. 高压泥浆泵 6. 空压机 7. 二重管 8. 气量机 9. 喷头 10. 固结体11. 钻机 高压胶管63 ）...
