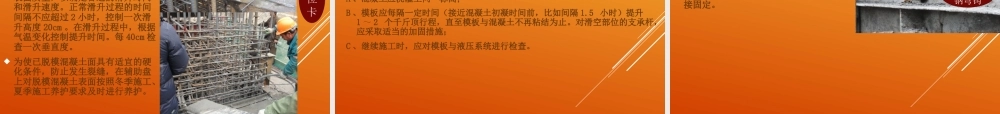

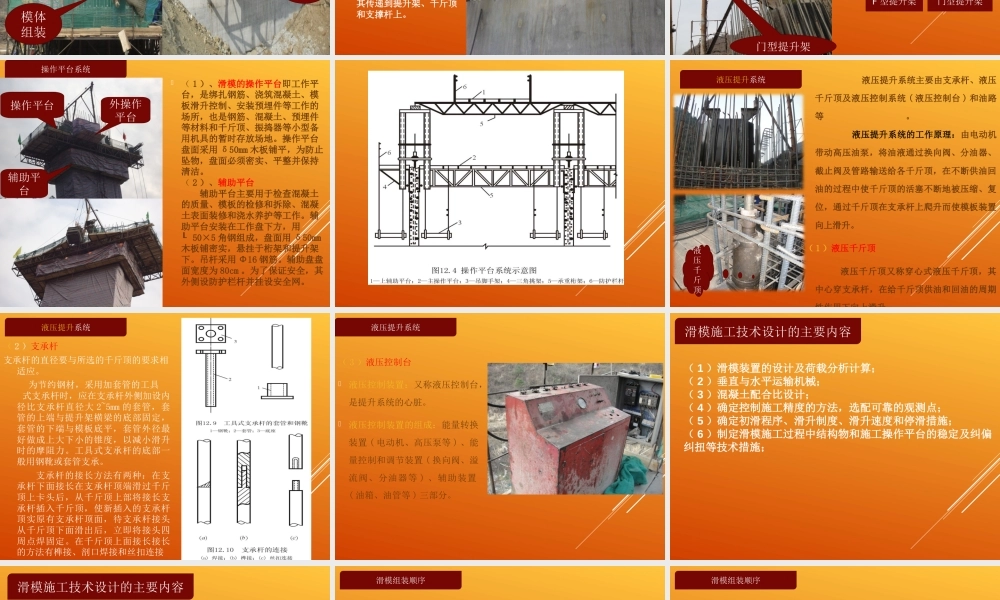

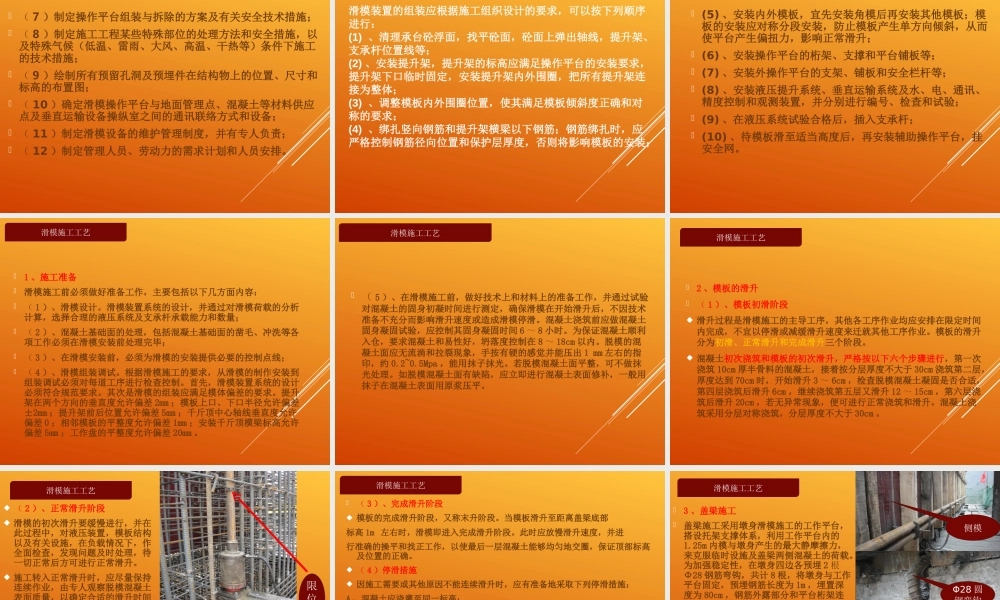

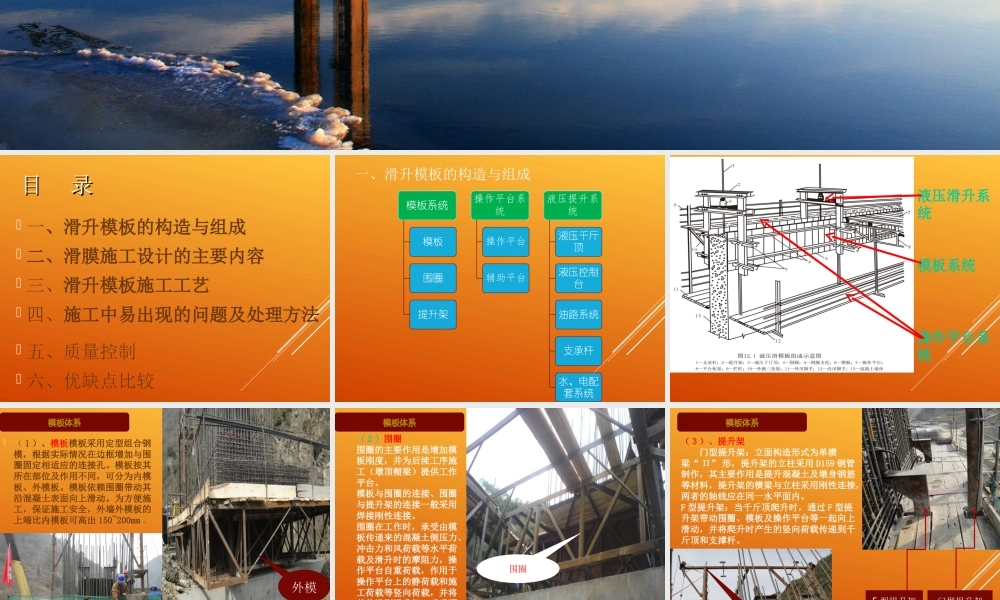

高墩滑模施工工艺介绍目 目 录录 一、滑升模板的构造与组成 二、滑膜施工设计的主要内容 三、滑升模板施工工艺 四、施工中易出现的问题及处理方法 五、质量控制 六、优缺点比较一、滑升模板的构造与组成模板系统操作平台系统液压滑升系统（ 1 ）、模板模板采用定型组合钢模，根据实际情况在边框增加与围圈固定相适应的连接孔。模板按其所在部位及作用不同，可分为内模板、外模板。模板依赖围圈带动其沿混凝土表面向上滑动。为方便施工，保证施工安全，外墙外模板的上端比内模板可高出 150~200mm 。模体组装外模（ 2 ）围圈围圈的主要作用是增加模板刚度，并为后续工序施工（墩顶帽梁）提供工作平台。模板与围圈的连接、围圈与提升架的连接一般采用焊接刚性连接。围圈在工作时，承受由模板传递来的混凝土侧压力、冲击力和风荷载等水平荷载及滑升时的摩阻力，操作平台自重荷载，作用于操作平台上的静荷载和施工荷载等竖向荷载，并将其传递到提升架、千斤顶和支撑杆上。围圈（ 3 ）、提升架 门型提升架：立面构造形式为单横梁“ Π” 形，提升架的立柱采用 D159 钢管制作，其主要作用是提升混凝土及墩身钢筋等材料，提升架的横梁与立柱采用刚性连接，两者的轴线应在同一水平面内。F 型提升架：当千斤顶爬升时，通过 F 型提升架带动围圈、模板及操作平台等一起向上滑动，并将爬升时产生的竖向荷载传递到千斤顶和支撑杆。门型提升架F 型提升架门型提升架（ 1 ）、滑模的操作平台即工作平台，是绑扎钢筋、浇筑混凝土、模板滑升控制、安装预埋件等工作的场所，也是钢筋、混凝土、预埋件等材料和千斤顶、振捣器等小型备用机具的暂时存放场地。操作平台盘面采用 δ50mm 木板铺平，为防止坠物，盘面必须密实、平整并保持清洁。（ 2 ）、辅助平台 辅助平台主要用于检查混凝土的质量、模板的检修和拆除、混凝土表面装修和浇水养护等工作。辅助平台安装在工作盘下方，用┖ 50×5 角钢组成，盘面用 δ50mm木板铺密实，悬挂于桁架和提升架下。吊杆采用 Φ16 钢筋。辅助盘盘面宽度为 80cm 。为了保证安全，其外侧设防护栏杆并挂设安全网。 操作平台系统辅助平台操作平台外操作平台 液压提升系统主要由支承杆、液压千斤顶及液压控制系统 ( 液压控制台 ) 和油路等。 液压提升系统的工作原理：由电动机带动高压油泵，将油液通过换向阀、分油器、截止阀及管路输送给各千斤顶，在不断供油回油的过程中使...
