钢箱梁计算分析与案例详解2021ppt（148页）VIP免费

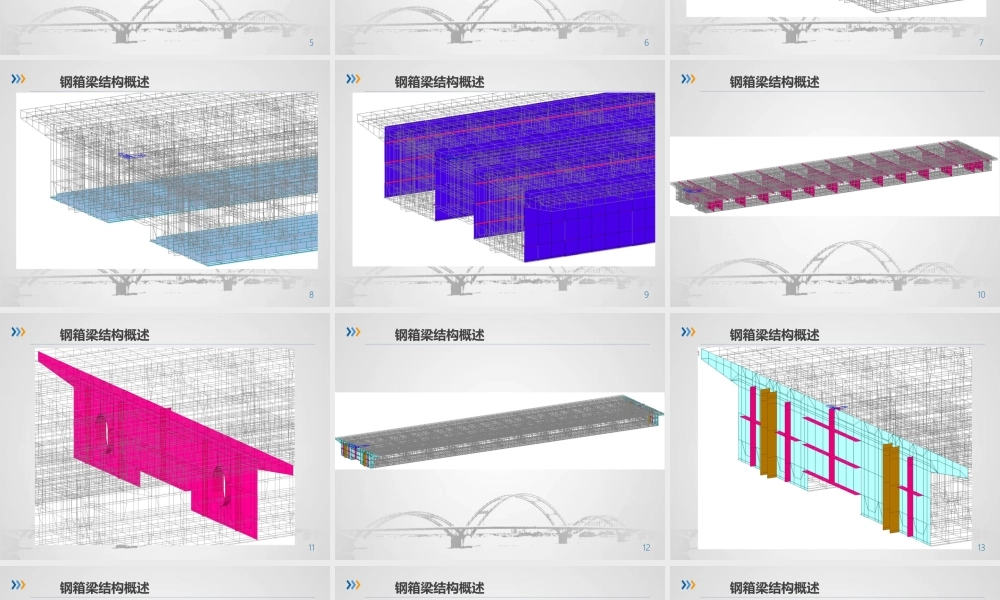

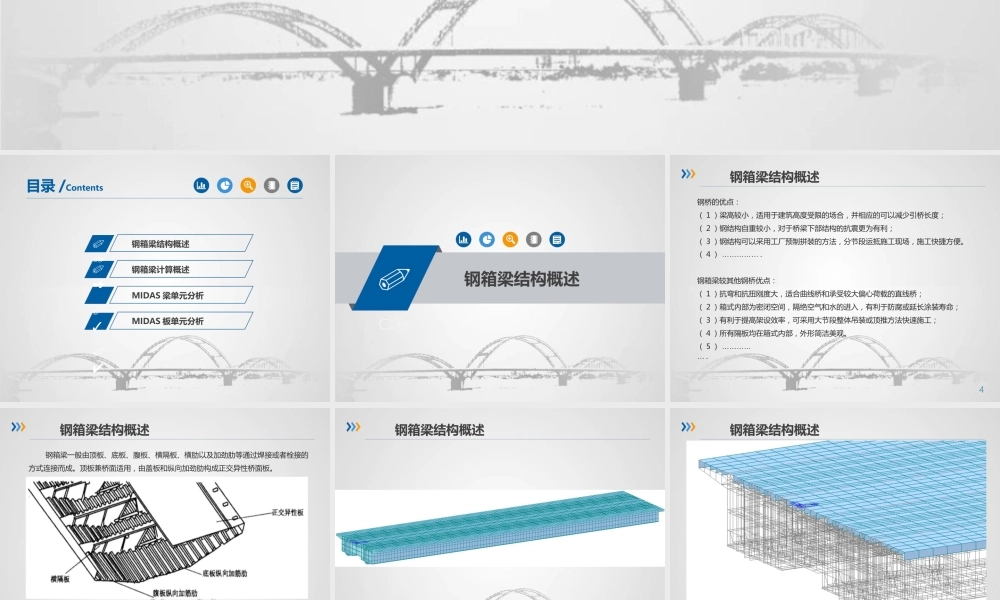

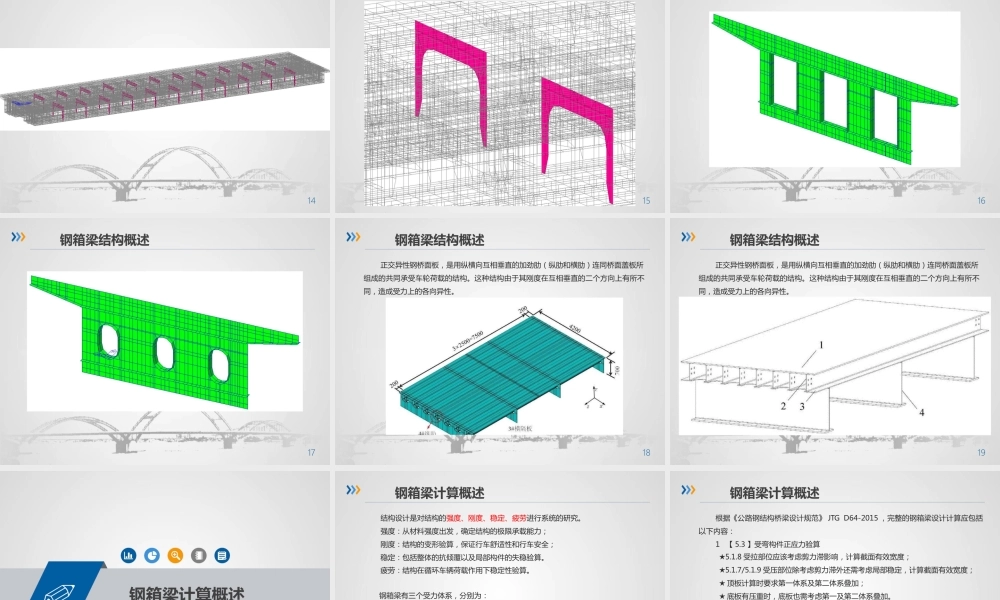

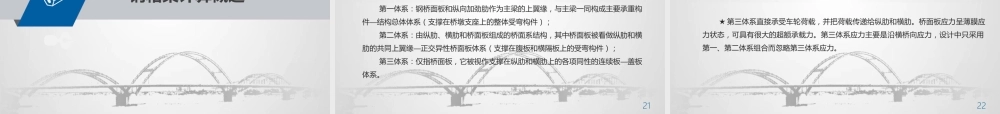

钢箱梁计算分析与案例详解2021 年 6 月目录 /Contents01钢箱梁结构概述020304钢箱梁计算概述MIDAS 梁单元分析MIDAS 板单元分析01钢箱梁结构概述钢箱梁结构概述钢桥的优点：（ 1 ）梁高较小，适用于建筑高度受限的场合，并相应的可以减少引桥长度；（ 2 ）钢结构自重较小，对于桥梁下部结构的抗震更为有利；（ 3 ）钢结构可以采用工厂预制拼装的方法，分节段运抵施工现场，施工快捷方便。（ 4 ） …………… .钢箱梁较其他钢桥优点：（ 1 ）抗弯和抗扭刚度大，适合曲线桥和承受较大偏心荷载的直线桥；（ 2 ）箱式内部为密闭空间，隔绝空气和水的进入，有利于防腐或延长涂装寿命；（ 3 ）有利于提高架设效率，可采用大节段整体吊装或顶推方法快速施工；（ 4 ）所有隔板均在箱式内部，外形简洁美观。（ 5 ） …………… .4钢箱梁结构概述钢箱梁一般由顶板、底板、腹板、横隔板、横肋以及加劲肋等通过焊接或者栓接的方式连接而成。顶板兼桥面适用，由盖板和纵向加劲肋构成正交异性桥面板。5钢箱梁结构概述6钢箱梁结构概述7钢箱梁结构概述8钢箱梁结构概述9钢箱梁结构概述10钢箱梁结构概述11钢箱梁结构概述12钢箱梁结构概述13钢箱梁结构概述14钢箱梁结构概述15钢箱梁结构概述16钢箱梁结构概述17钢箱梁结构概述正交异性钢桥面板，是用纵横向互相垂直的加劲肋（纵肋和横肋）连同桥面盖板所组成的共同承受车轮荷载的结构。这种结构由于其刚度在互相垂直的二个方向上有所不同，造成受力上的各向异性。18钢箱梁结构概述正交异性钢桥面板，是用纵横向互相垂直的加劲肋（纵肋和横肋）连同桥面盖板所组成的共同承受车轮荷载的结构。这种结构由于其刚度在互相垂直的二个方向上有所不同，造成受力上的各向异性。1902钢箱梁计算概述钢箱梁计算概述结构设计是对结构的强度、刚度、稳定、疲劳进行系统的研究。强度：从材料强度出发，确定结构的极限承载能力；刚度：结构的变形验算，保证行车舒适性和行车安全；稳定：包括整体的抗倾覆以及局部构件的失稳验算。疲劳：结构在循环车辆荷载作用下稳定性验算。钢箱梁有三个受力体系，分别为：第一体系：钢桥面板和纵向加劲肋作为主梁的上翼缘，与主梁一同构成主要承重构件—结构总体体系（支撑在桥墩支座上的整体受弯构件）；第二体系：由纵肋、横肋和桥面板组成的桥面系结构，其中桥面板被看做纵肋和横肋的共同上翼缘—正交异性桥面板体系（支撑在腹板和横隔板上的受弯构件）；第三体系：仅指...
