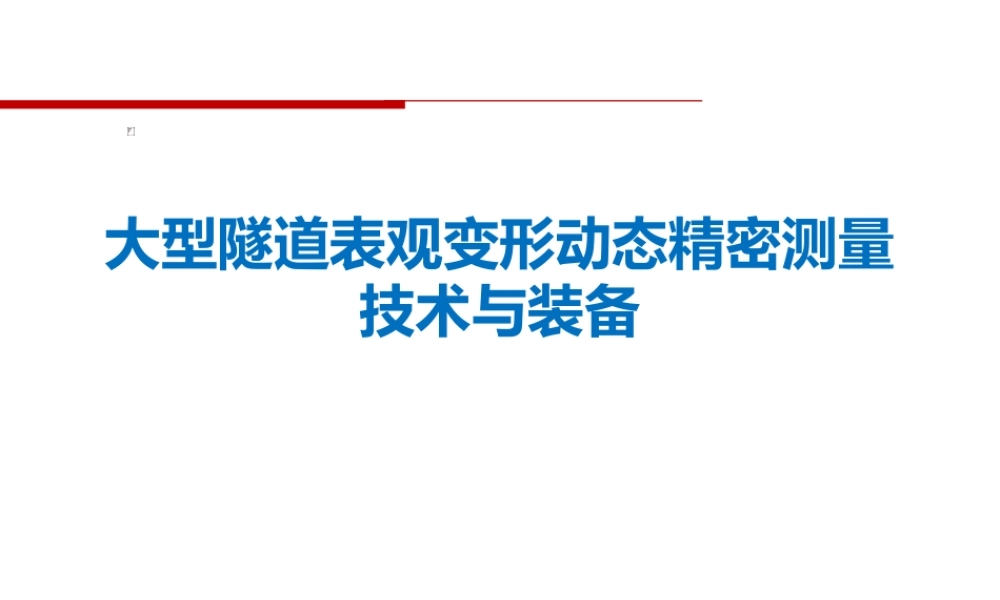

大型隧道表观变形动态精密测量技术与装备（49页）VIP免费

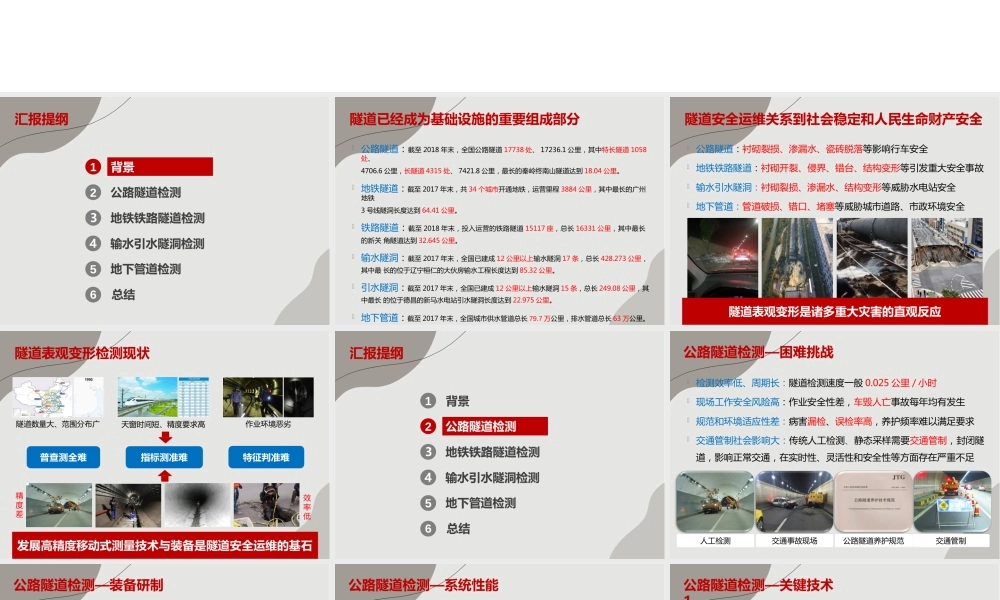

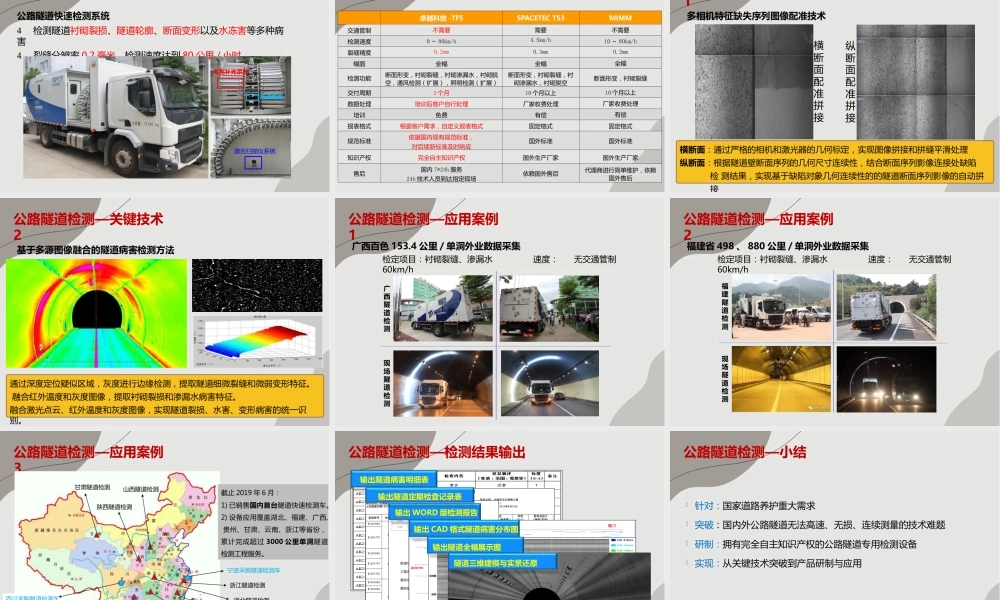

大型隧道表观变形动态精密测量 技术与装备1背景25汇报提纲公路隧道检测3地铁铁路隧道检测4输水引水隧洞检测 地下管道检测6总结隧道已经成为基础设施的重要组成部分 公路隧道：截至 2018 年末，全国公路隧道 17738 处、 17236.1 公里，其中特长隧道 1058处、4706.6 公里，长隧道 4315 处、 7421.8 公里，最长的秦岭终南山隧道达到 18.04 公里。 地铁隧道：截至 2017 年末，共 34 个城市开通地铁，运营里程 3884 公里，其中最长的广州地铁3 号线隧洞长度达到 64.41 公里。 铁路隧道：截至 2018 年末，投入运营的铁路隧道 15117 座，总长 16331 公里，其中最长的新关 角隧道达到 32.645 公里。 输水隧洞：截至 2017 年末，全国已建成 12 公里以上输水隧洞 17 条，总长 428.273 公里，其中最 长的位于辽宁桓仁的大伙房输水工程长度达到 85.32 公里。 引水隧洞：截至 2017 年末，全国已建成 12 公里以上输水隧洞 15 条，总长 249.08 公里，其中最长 的位于德昌的新马水电站引水隧洞长度达到 22.975 公里。 地下管道：截至 2017 年末，全国城市供水管道总长 79.7 万公里，排水管道总长 63 万公里。 公路隧道：衬砌裂损、渗漏水、瓷砖脱落等影响行车安全 地铁铁路隧道：衬砌开裂、侵界、错台、结构变形等引发重大安全事故 输水引水隧洞：衬砌裂损、渗漏水、结构变形等威胁水电站安全 地下管道：管道破损、错口、堵塞等威胁城市道路、市政环境安全隧道安全运维关系到社会稳定和人民生命财产安全公路隧道垮塌地铁隧道塌陷输水管道爆裂管道漏水导致地陷隧道表观变形是诸多重大灾害的直观反应隧道表观变形检测现状指标测准难普查测全难特征判准难隧道数量大、范围分布广天窗时间短、精度要求高作业环境恶劣精 度 差效 率 低发展高精度移动式测量技术与装备是隧道安全运维的基石1背景25公路隧道检测汇报提纲3地铁铁路隧道检测4输水引水隧洞检测 地下管道检测6总结公路隧道检测—困难挑战 检测效率低、周期长：隧道检测速度一般 0.025 公里 / 小时 现场工作安全风险高：作业安全性差，车毁人亡事故每年均有发生 规范和环境适应性差：病害漏检、误检率高，养护频率难以满足要求 交通管制社会影响大：传统人工检测、静态采样需要交通管制，封闭隧道，影响正常交通，在实时性、灵活性和安全性等方面存在严重不足交通管制公路隧道养护规范交通事...
