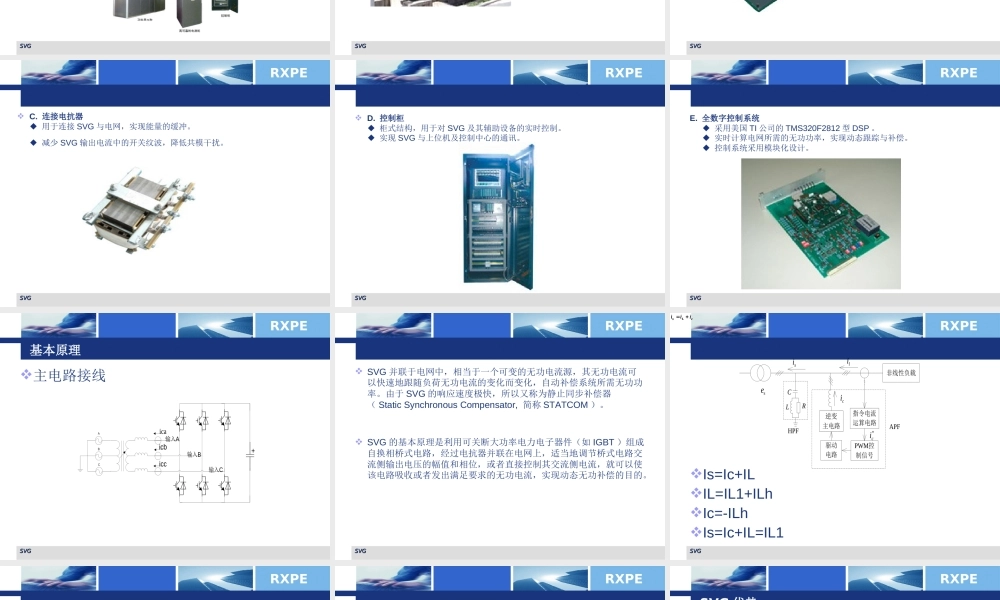

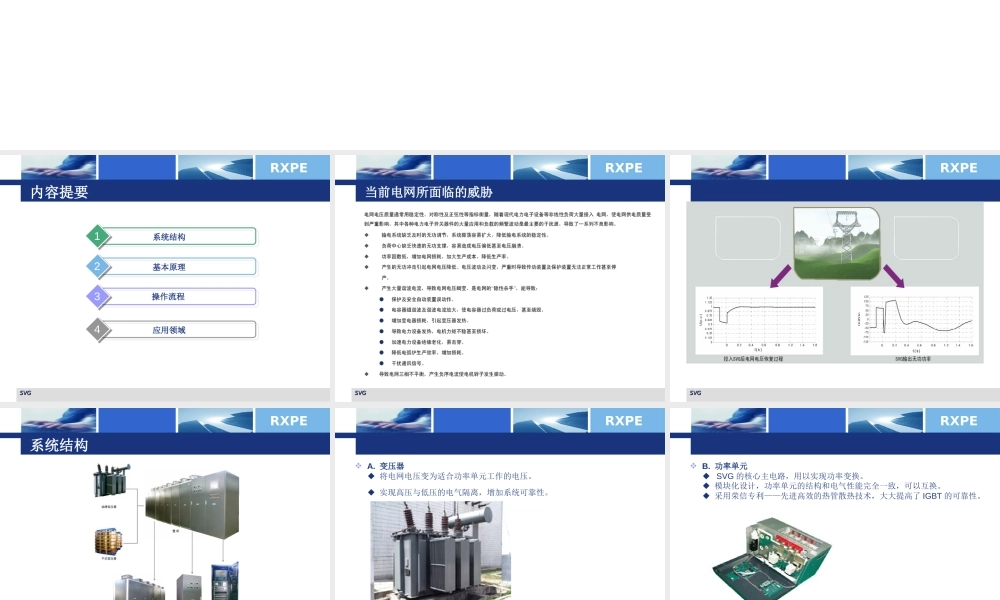

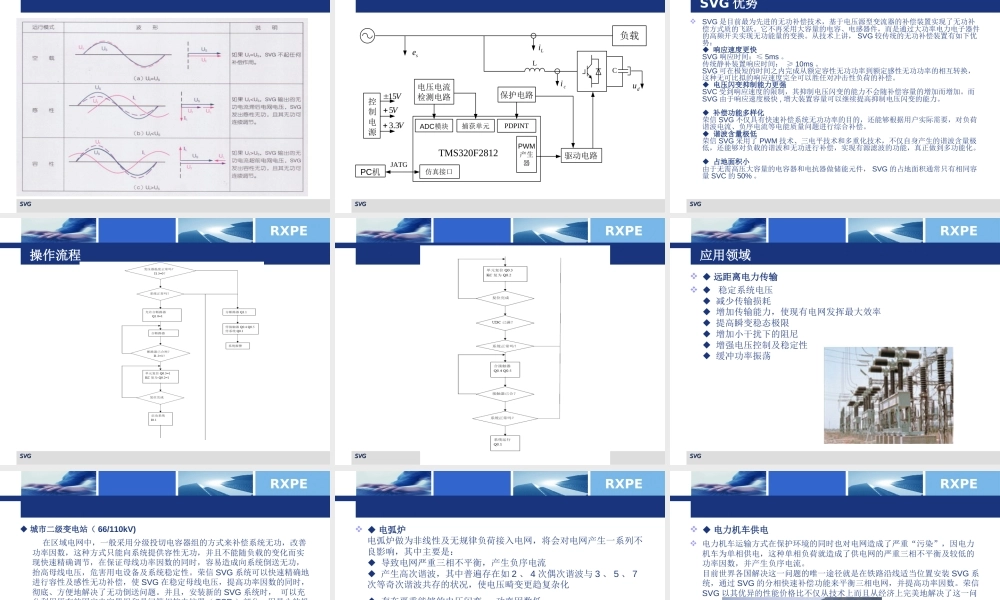

RXPE动态无功补偿装置RXPESVGSVG 内容提要系统结构1基本原理23应用领域4操作流程RXPESVGSVG 当前电网所面临的威胁RXPESVGSVG RXPESVGSVG 系统结构RXPESVGSVG  A. 变压器◆ 将电网电压变为适合功率单元工作的电压。◆ 实现高压与低压的电气隔离，增加系统可靠性。 RXPESVGSVG  B. 功率单元◆ SVG 的核心主电路，用以实现功率变换。◆ 模块化设计，功率单元的结构和电气性能完全一致，可以互换。◆ 采用荣信专利——先进高效的热管散热技术，大大提高了 IGBT 的可靠性。 RXPESVGSVG  C. 连接电抗器◆ 用于连接 SVG 与电网，实现能量的缓冲。◆ 减少 SVG 输出电流中的开关纹波，降低共模干扰。 RXPESVGSVG  D. 控制柜◆ 柜式结构，用于对 SVG 及其辅助设备的实时控制。◆ 实现 SVG 与上位机及控制中心的通讯。RXPESVGSVG E. 全数字控制系统◆ 采用美国 TI 公司的 TMS320F2812 型 DSP 。◆ 实时计算电网所需的无功功率，实现动态跟踪与补偿。◆ 控制系统采用模块化设计。RXPESVGSVG 基本原理主电路接线ACBicaicbicc+输入A输入B输入CRXPESVGSVG  SVG 并联于电网中，相当于一个可变的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿系统所需无功功率。由于 SVG 的响应速度极快，所以又称为静止同步补偿器（ Static Synchronous Compensator, 简称 STATCOM ）。 SVG 的基本原理是利用可关断大功率电力电子器件（如 IGBT ）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。 RXPESVGSVG Is=Ic+ILIL=IL1+ILhIc=-ILhIs=Ic+IL=IL1非线性负载se指令电流运算电路PWM控制信号驱动电路逆变主电路siliciHPFAPF*ciCRLcLsiiicLsiiicLsiiiRXPESVGSVG RXPESVGSVG 负载LCLicidu驱动电路保护电路ADC模块PDPINTPWM产生器仿真接口TMS320F2812PC机JATG控制电源15V5V3.3 V电压电流检测电路捕获单元seRXPESVGSVG SVG 优势 SVG 是目前最为先进的无功补偿技术，基于电压源型变流器的补偿装置实现了无功补偿方式质的飞跃。它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。从技术上讲， SVG 较传统的无功补偿装置有如下优势： ◆...
