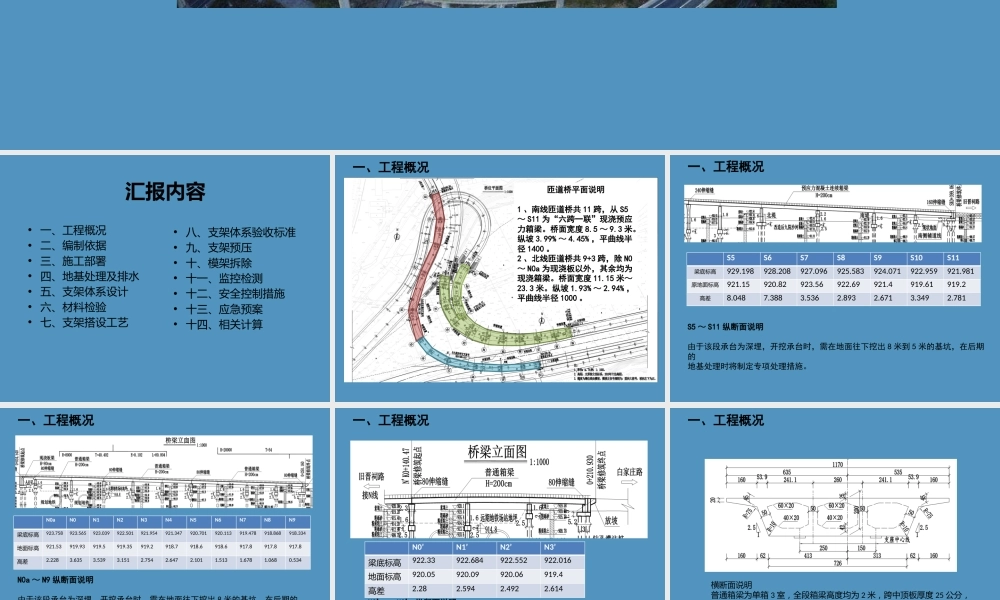

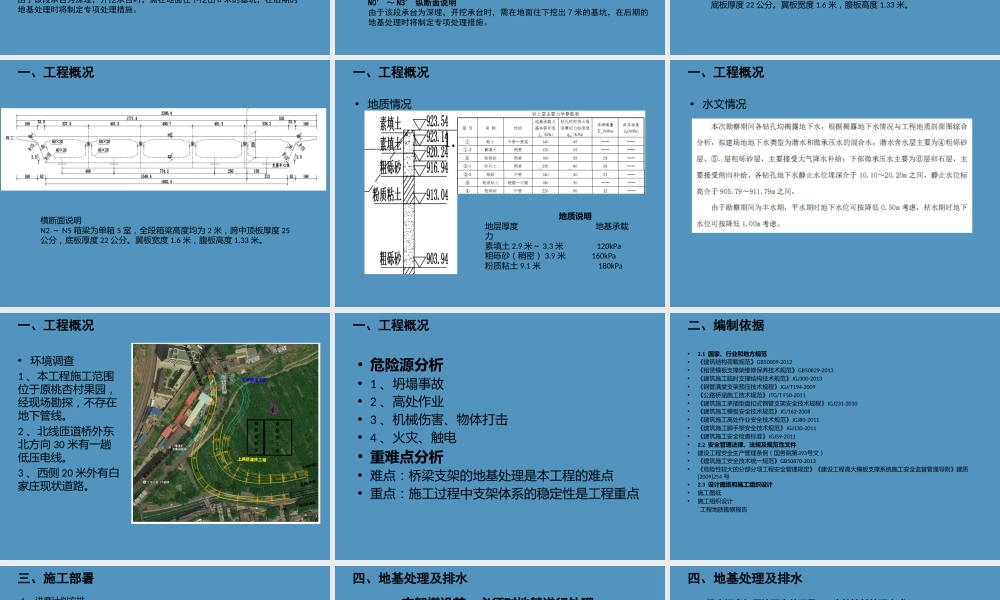

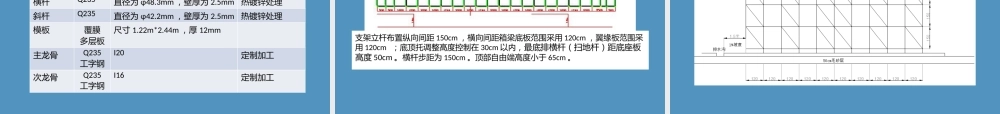

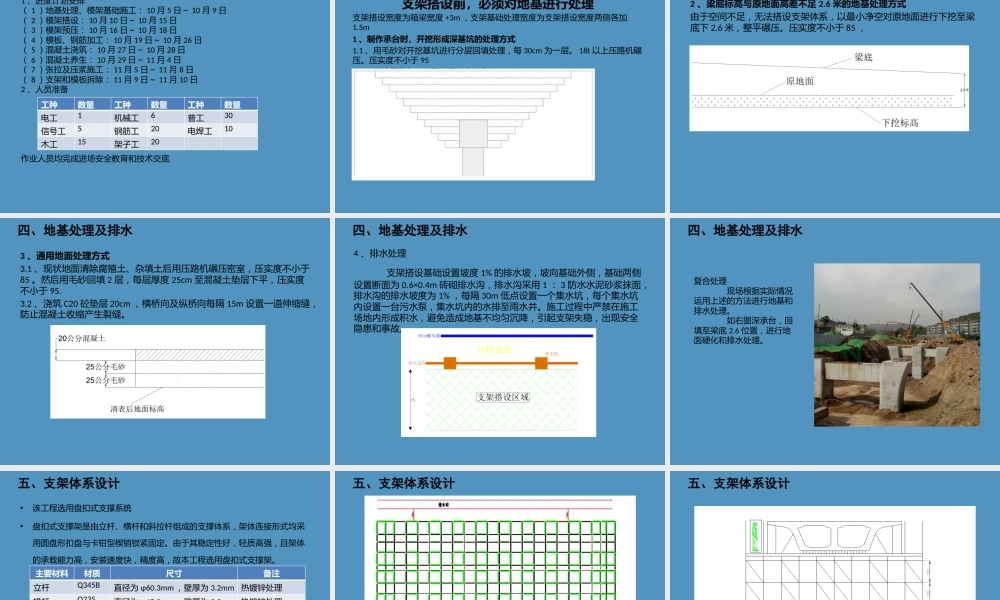

匝道盘扣式满堂支架施工方案专家论证汇报汇报内容• 一、工程概况• 二、编制依据• 三、施工部署• 四、地基处理及排水• 五、支架体系设计• 六、材料检验• 七、支架搭设工艺• 八、支架体系验收标准• 九、支架预压• 十、模架拆除• 十一、监控检测• 十二、安全控制措施• 十三、应急预案• 十四、相关计算一、工程概况匝道桥平面说明1 、南线匝道桥共 11 跨，从 S5～ S11 为“六跨一联”现浇预应力箱梁。桥面宽度 8.5 ～ 9.3 米。纵坡 3.99% ～ 4.45% ，平曲线半径 1400 。2 、北线匝道桥共 9+3 跨，除 N0～ N0a 为现浇板以外，其余均为现浇箱梁。桥面宽度 11.15 米～23.3 米。纵坡 1.93% ～ 2.94% ，平曲线半径 1000 。S5 ～ S11 纵断面说明由于该段承台为深埋，开挖承台时，需在地面往下挖出 8 米到 5 米的基坑，在后期的地基处理时将制定专项处理措施。S5S6S7S8S9S10S11梁底标高929.198928.208927.096925.583924.071922.959921.981原地面标高921.15920.82923.56922.69921.4919.61919.2高差8.0487.3883.5362.8932.6713.3492.781一、工程概况一、工程概况N0aN0N1N2N3N4N5N6N7N8N9梁底标高923.758923.565923.039922.501921.954921.347920.701920.113919.478918.868918.334地面标高921.53919.93919.5919.35919.2918.7918.6918.6917.8917.8917.8高差2.2283.6353.5393.1512.7542.6472.1011.5131.6781.0680.534N0a ～ N9 纵断面说明由于该段承台为深埋，开挖承台时，需在地面往下挖出 8 米的基坑，在后期的地基处理时将制定专项处理措施。一、工程概况N0’N1’N2’N3’梁底标高922.33922.684922.552922.016地面标高920.05920.09920.06919.4高差2.282.5942.4922.614N0’ ～ N3’ 纵断面说明由于该段承台为深埋，开挖承台时，需在地面往下挖出 7 米的基坑，在后期的地基处理时将制定专项处理措施。一、工程概况横断面说明普通箱梁为单箱 3 室，全段箱梁高度均为 2 米，跨中顶板厚度 25 公分，底板厚度 22 公分。翼板宽度 1.6 米，腹板高度 1.33 米。一、工程概况横断面说明N2 ～ N5 箱梁为单箱 5 室，全段箱梁高度均为 2 米，跨中顶板厚度 25公分，底板厚度 22 公分。翼板宽度 1.6 米，腹板高度 1.33 米。• 地质情况一、工程概况 地质说明地层厚度 地基承载力素填土 2.9 米～ 3.3 米 120kPa粗砾砂（稍密） 3.9 米 160kPa粉质粘土 9.1 米...
