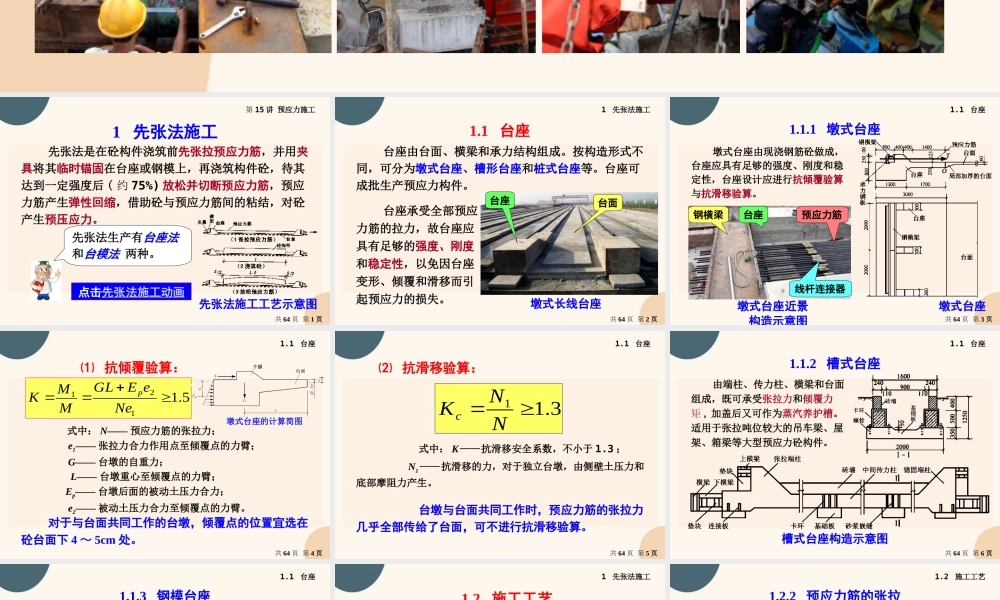

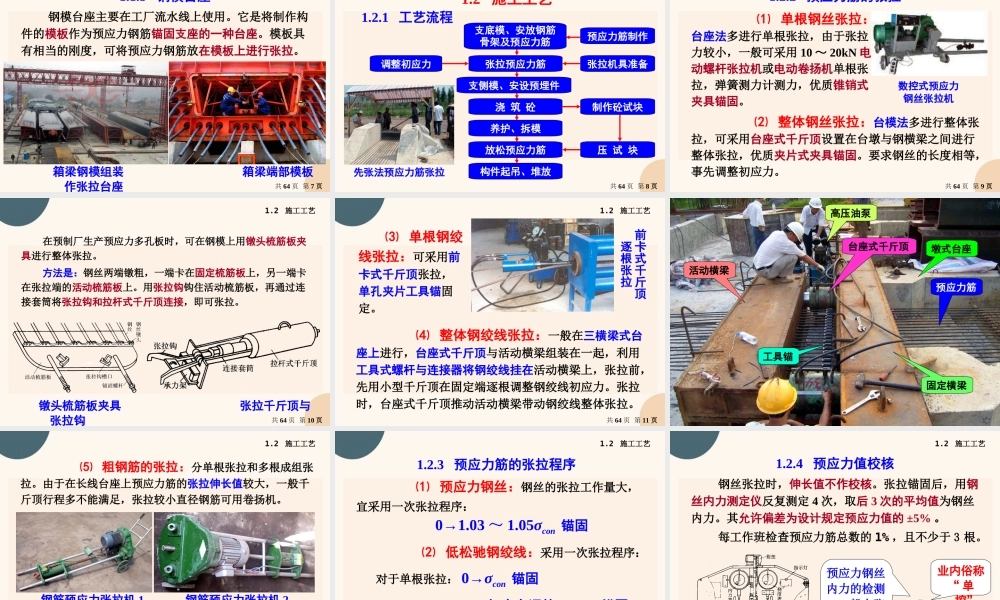

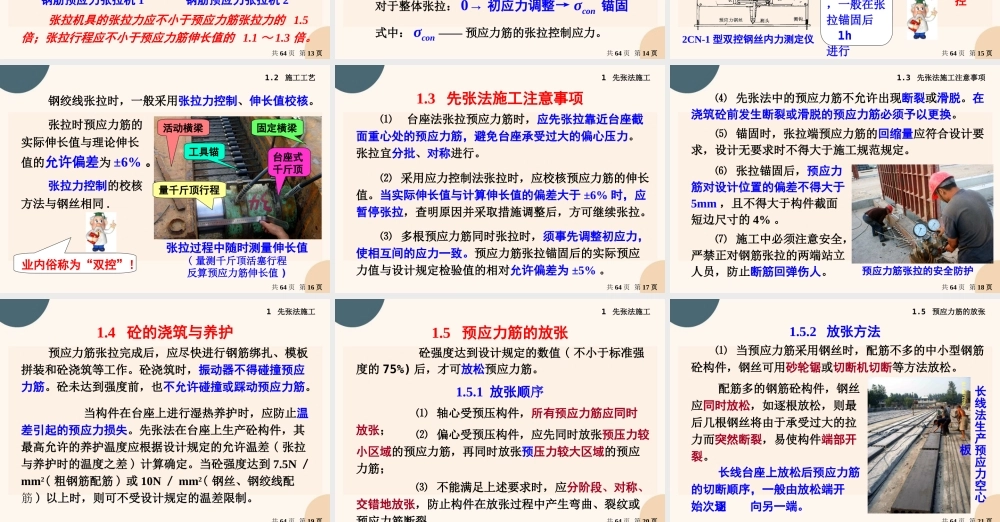

预应力施工 1 先张法施工 2 后张法施工 3 无粘结预应力施工1 先张法施工 先张法是在砼构件浇筑前先张拉预应力筋，并用夹具将其临时锚固在台座或钢模上，再浇筑构件砼，待其达到一定强度后 ( 约 75%) 放松并切断预应力筋，预应力筋产生弹性回缩，借助砼与预应力筋间的粘结，对砼产生预压应力。先张法施工工艺示意图第 15 讲 预应力施工先张法生产有台座法和台模法 两种。点击先张法施工动画共 64 页 第 1 页1.1 台座 台座承受全部预应力筋的拉力，故台座应具有足够的强度、刚度和稳定性，以免因台座变形、倾覆和滑移而引起预应力的损失。1 先张法施工 台座由台面、横梁和承力结构组成。按构造形式不同，可分为墩式台座、槽形台座和桩式台座等。台座可成批生产预应力构件。墩式长线台座台座台面共 64 页 第 2 页1.1.1 墩式台座 墩式台座由现浇钢筋砼做成，台座应具有足够的强度、刚度和稳定性，台座设计应进行抗倾覆验算与抗滑移验算。墩式台座近景 墩式台座构造示意图1.1 台座台座钢横梁线杆连接器预应力筋共 64 页 第 3 页 ⑴ 抗倾覆验算： 式中： N—— 预应力筋的张拉力； e1—— 张拉力合力作用点至倾覆点的力臂； G—— 台墩的自重力； L—— 台墩重心至倾覆点的力臂； Ep—— 台墩后面的被动土压力合力； e2—— 被动土压力合力至倾覆点的力臂。5.1121NeE eGLMMKp 对于与台面共同工作的台墩，倾覆点的位置宜选在砼台面下 4 ～ 5cm 处。1.1 台座墩式台座的计算简图共 64 页 第 4 页 ⑵ 抗滑移验算： 式中： K—— 抗滑移安全系数，不小于 1.3 ； N1—— 抗滑移的力，对于独立台墩，由侧壁土压力和底部摩阻力产生。1 1 3. NNKc 台墩与台面共同工作时，预应力筋的张拉力几乎全部传给了台面，可不进行抗滑移验算。1.1 台座共 64 页 第 5 页1.1.2 槽式台座 由端柱、传力柱、横梁和台面组成，既可承受张拉力和倾覆力矩 , 加盖后又可作为蒸汽养护槽。适用于张拉吨位较大的吊车梁、屋架、箱梁等大型预应力砼构件。槽式台座构造示意图1.1 台座共 64 页 第 6 页 钢模台座主要在工厂流水线上使用。它是将制作构件的模板作为预应力钢筋锚固支座的一种台座。模板具有相当的刚度，可将预应力钢筋放在模板上进行张拉。1.1.3 钢模台座箱梁钢模组装 箱梁端部模板作张拉台座1.1 台座共 64 页 第 7 页1.2 施工工艺张拉预应力筋支侧模、安...
