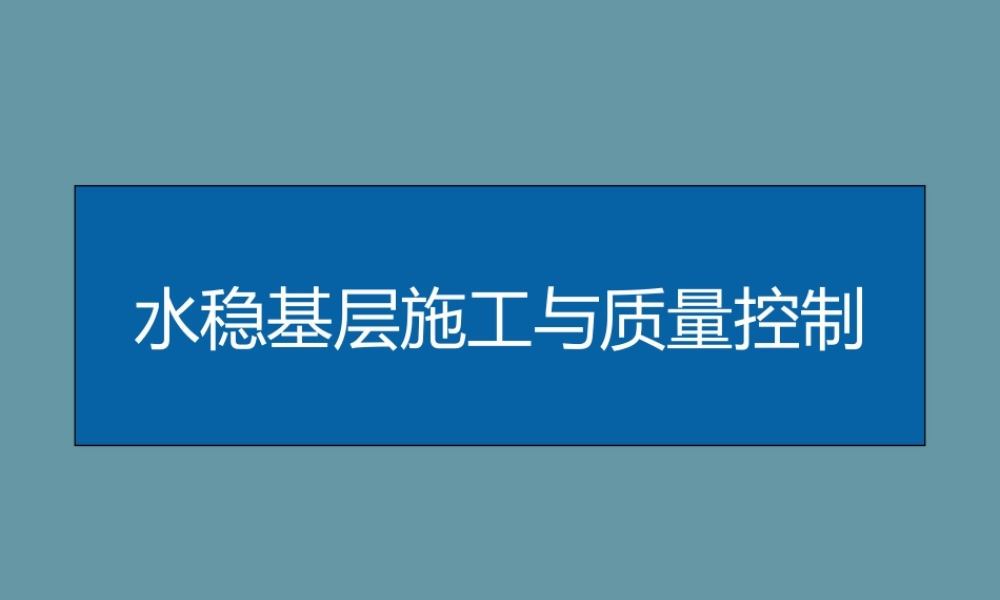

水稳基层施工与质量控制ppt（89页）VIP免费

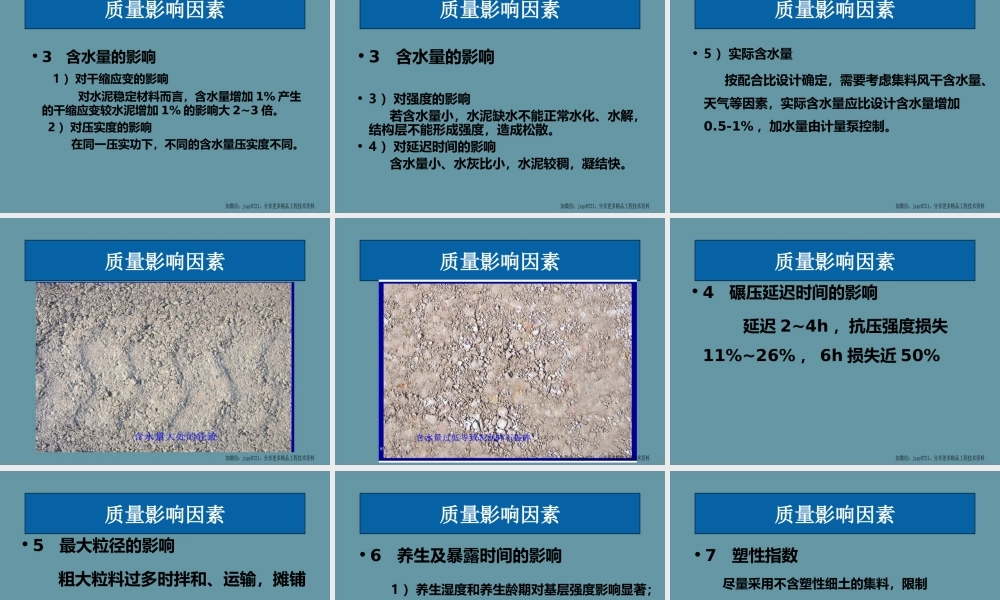

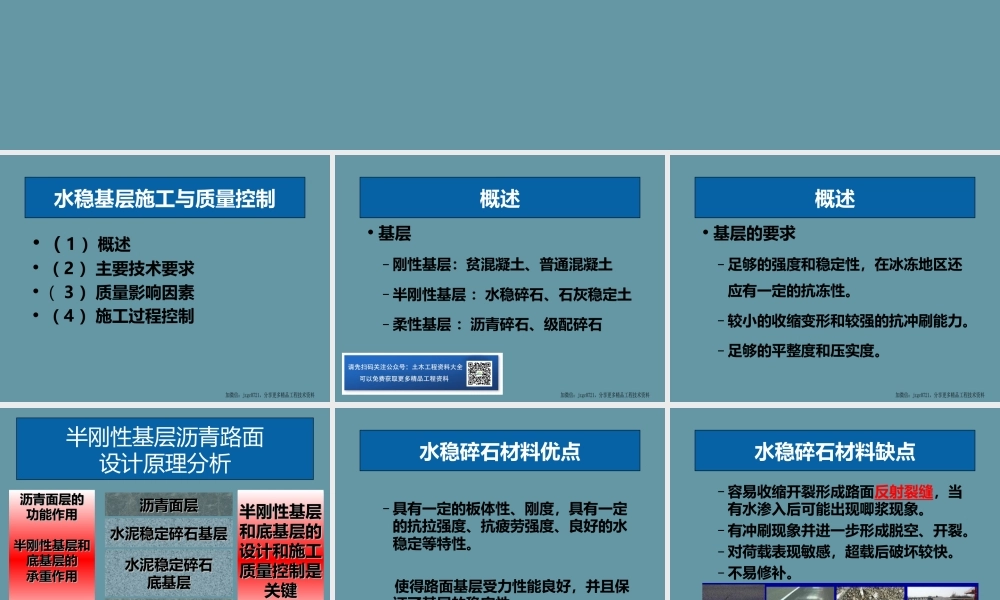

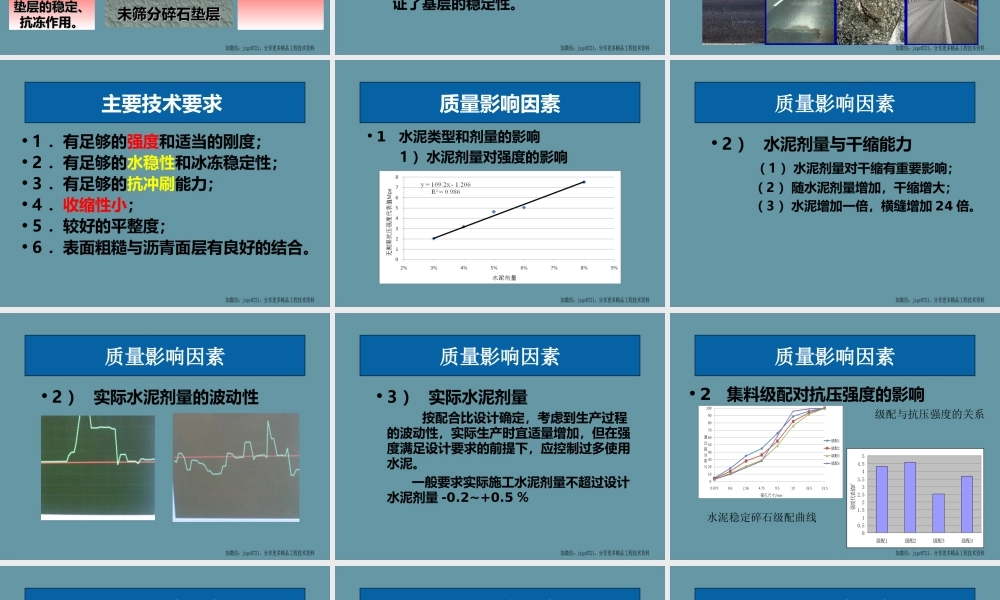

水稳基层施工与质量控制水稳基层施工与质量控制•（ 1 ）概述• （ 2 ）主要技术要求• （ 3 ）质量影响因素• （ 4 ）施工过程控制概述• 基层– 刚性基层：贫混凝土、普通混凝土– 半刚性基层 ：水稳碎石、石灰稳定土– 柔性基层 ：沥青碎石、级配碎石概述• 基层的要求– 足够的强度和稳定性，在冰冻地区还应有一定的抗冻性。– 较小的收缩变形和较强的抗冲刷能力。– 足够的平整度和压实度。半刚性基层沥青路面设计原理分析沥青面层沥青面层水泥稳定碎石基层水泥稳定碎石基层水泥稳定碎石水泥稳定碎石底基层底基层未筛分碎石垫层未筛分碎石垫层沥青面层的沥青面层的功能作用功能作用半刚性基层和半刚性基层和底基层的底基层的承重作用承重作用垫层的稳定、垫层的稳定、抗冻作用。抗冻作用。半刚性基层半刚性基层和底基层的和底基层的设计和施工设计和施工质量控制是质量控制是关键关键水稳碎石材料优点– 具有一定的板体性、刚度，具有一定的抗拉强度、抗疲劳强度、良好的水稳定等特性。 使得路面基层受力性能良好，并且保证了基层的稳定性。 水稳碎石材料缺点– 容易收缩开裂形成路面反射裂缝，当有水渗入后可能出现唧浆现象。– 有冲刷现象并进一步形成脱空、开裂。– 对荷载表现敏感，超载后破坏较快。– 不易修补。主要技术要求 • 1 ．有足够的强度和适当的刚度；• 2 ．有足够的水稳性和冰冻稳定性；• 3 ．有足够的抗冲刷能力；• 4 ．收缩性小；• 5 ．较好的平整度；• 6 ．表面粗糙与沥青面层有良好的结合。 质量影响因素• 1 水泥类型和剂量的影响 1 ）水泥剂量对强度的影响• 2 ） 水泥剂量与干缩能力 （ 1 ）水泥剂量对干缩有重要影响； （ 2 ）随水泥剂量增加，干缩增大； （ 3 ）水泥增加一倍，横缝增加 24 倍。质量影响因素• 2 ） 实际水泥剂量的波动性质量影响因素• 3 ） 实际水泥剂量 按配合比设计确定，考虑到生产过程的波动性，实际生产时宜适量增加，但在强度满足设计要求的前提下，应控制过多使用水泥。 一般要求实际施工水泥剂量不超过设计水泥剂量 -0.2~+0.5 ％质量影响因素• 2 集料级配对抗压强度的影响 水泥稳定碎石级配曲线级配与抗压强度的关系质量影响因素00.511.522.533.544.55级配1级配2级配3级配4强度代表值R'• 3 含水量的影响 1 ）对干缩应变的影响 对水泥稳定材料而言，含水量增加 1% 产生的干缩应变较水泥增加 1% ...
