桥梁工程35m预制箱梁架设施工方案（14页）VIP免费

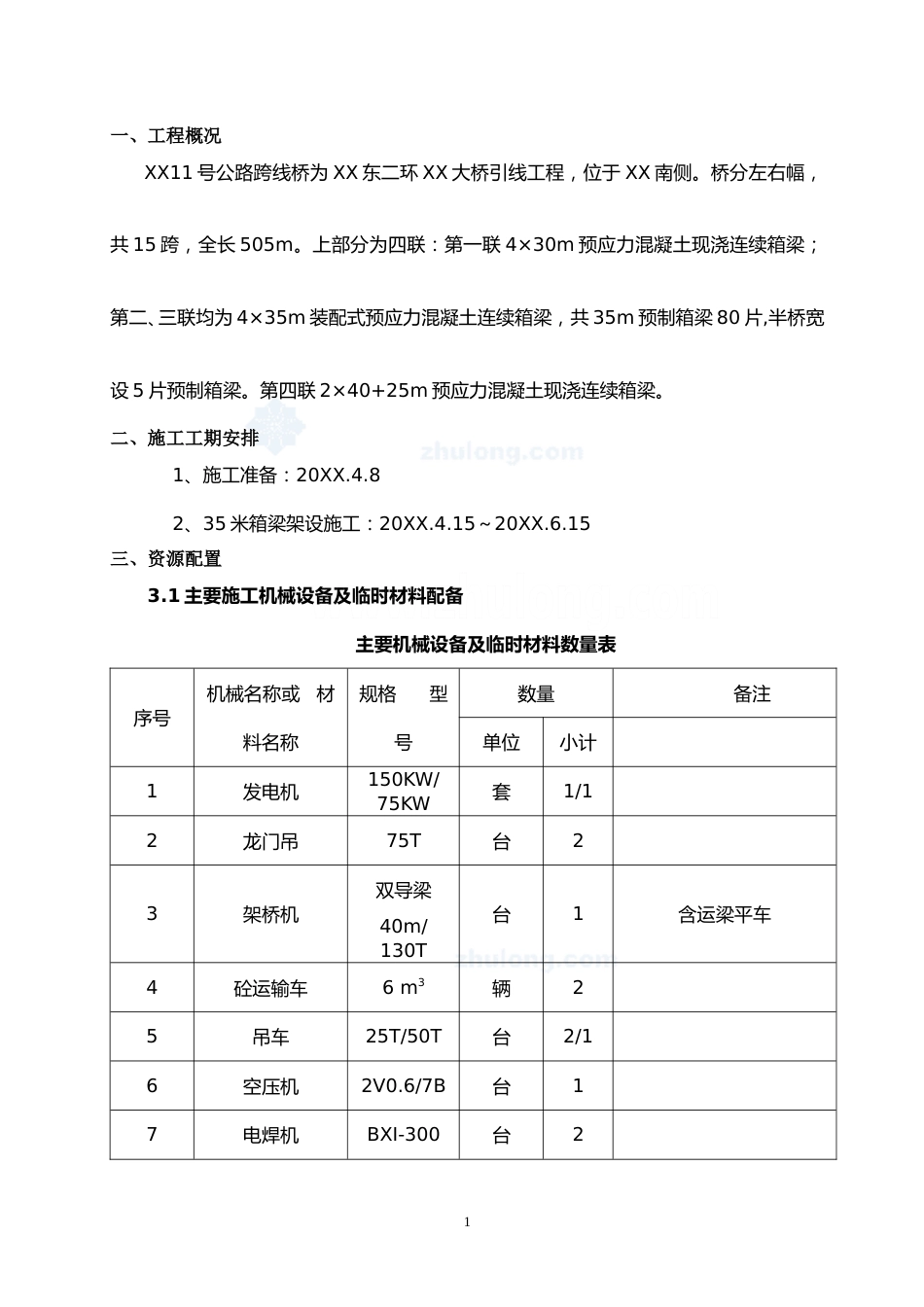

一、工程概况XX11 号公路跨线桥为 XX 东二环 XX 大桥引线工程，位于 XX 南侧。桥分左右幅，共 15 跨，全长 505m。上部分为四联：第一联 4×30m 预应力混凝土现浇连续箱梁；第二、三联均为 4×35m 装配式预应力混凝土连续箱梁，共 35m 预制箱梁 80 片,半桥宽设 5 片预制箱梁。第四联 2×40+25m 预应力混凝土现浇连续箱梁。二、施工工期安排1、施工准备：20XX.4.82、35 米箱梁架设施工：20XX.4.15～20XX.6.15三、资源配置3.1 主要施工机械设备及临时材料配备主要机械设备及临时材料数量表序号机械名称或 材料名称规格 型号数量备注单位小计1发电机150KW/75KW套1/12龙门吊75T台23架桥机双导梁40m/130T台1含运梁平车4砼运输车6 m3辆25吊车25T/50T台2/16空压机2V0.6/7B台17电焊机BXI-300台218切筋机GQ40-1台19弯筋机WJ40-1台2 3.3.2 主要管理和技术人员主要管理及技术人员目前均已到位,具体详见下表:箱梁架设施工主要管理及技术人员表序号姓名职 务职称1XX项目经理高级工程师2XX项目副经理高级工程师3XX副总工工程师4XX安全长工程师5XX工程部部长工程师6XX施工员工程师7XX施工员工程师8XX施工员工程师9XX计划部部长工程师10XX试验室主任工程师11XX测量队长工程师四、箱梁架设方案及施工方法预制梁长 35m，重约 114T，施工中采用 40m/140T 双导梁架桥机架设。架桥机在第一联现浇梁桥面拼装，架设方向从 4 号墩向 12 号墩架设，全幅架设。利用龙门吊配合轨道平车进行运梁、喂梁。预制梁架设的施工流程2预制场准备4.1 支座安装4.1.1 临时支座的安装和拆除由于先简支后连续施工，涉及到体系转换，需要采用临时支座。临时支座采用 φ219钢管填干砂及 C50 混凝土制作。（1）临时支座的安装预制梁架设前，先安装永久支座，然后安放临时支座及墩顶现浇段底模，梁体架设置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋，浇筑墩顶连续段混凝土，再进行负弯矩束张拉施工，拆除临时支座，形成连续体系。临时支座安装前先在盖梁上放样定位，临时支座安装后不得影响永久支座的安装和现浇段的施工。测定临时支座安装高程，根据板式橡胶支座顶面高程调节砂桶内干砂高度，使梁底高程达到设计要求。（2）临时支座的拆除桥梁架设后，立即进行现浇段的制作，当现浇段负弯矩张拉压浆压浆及桥面砼板强3龙门吊吊装梁支座垫石测量放运梁车喂梁架桥机吊梁至待架孔架桥机拼装、调试架桥机横移梁至梁板位置落 梁自检及监...
