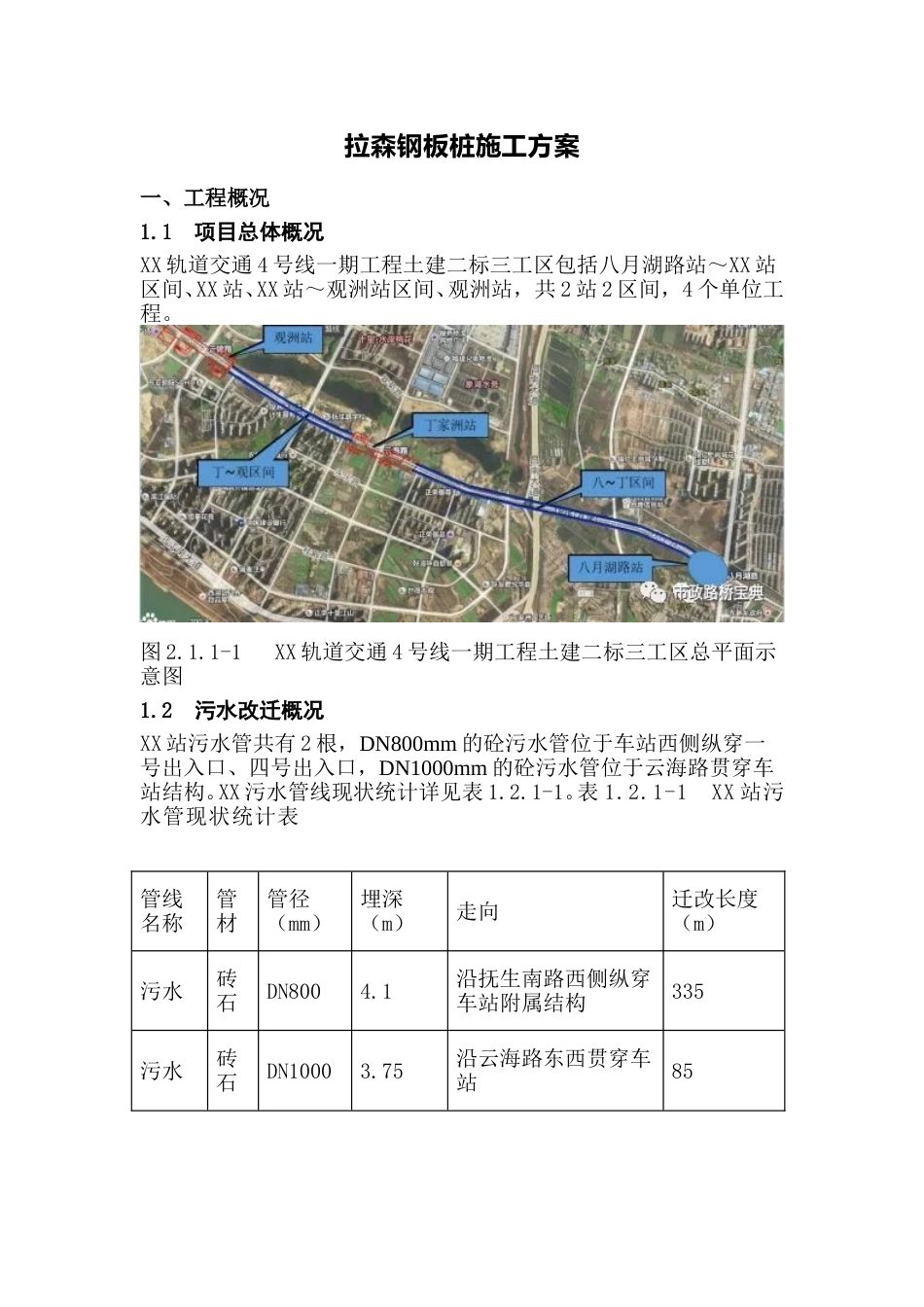

拉森钢板桩施工方案一、工程概况1.1 项目总体概况XX 轨道交通 4 号线一期工程土建二标三工区包括八月湖路站～XX 站区间、XX 站、XX 站～观洲站区间、观洲站，共 2 站 2 区间，4 个单位工程。图 2.1.1-1 XX 轨道交通 4 号线一期工程土建二标三工区总平面示意图1.2 污水改迁概况XX 站污水管共有 2 根，DN800mm 的砼污水管位于车站西侧纵穿一号出入口、四号出入口，DN1000mm 的砼污水管位于云海路贯穿车站结构。XX 污水管线现状统计详见表 1.2.1-1。表 1.2.1-1 XX 站污水管现状统计表管线名称管材管径（mm）埋深（m）走向迁改长度（m）污水砖石DN8004.1沿抚生南路西侧纵穿车站附属结构335污水砖石DN10003.75沿云海路东西贯穿车站85观洲站 DN500mm 的砼污水管位于车站西侧结构上方，影响车站结构施工。观洲站污水管线现状统计详见下表 1.2.2-1。表 1.2.2-1 观洲站污水现状统计表管线名称管材管径（mm）埋深（m）走向备注污水砼DN5004.61沿抚生南路南北方向布设由于污水管线埋深较深，为防止施工过程中沟槽坍塌，设计在沟槽两侧施做拉森 4 型钢板桩，桩长 9m，基底嵌入土层约 4.4m，基坑开挖宽度为 2m。二、钢板桩施工部署1 钢板桩施工工期表 2.1.1-1 污水改迁计划工期序号站名一期迁改计划二期迁改计划备注1**洲站2**站2018.2.4～2018.3.52018.11.20～2018.12.102 生产组织机构建立交通疏解施工领导小组，各成员分工明确，各司其职，保证施工质量安全达到合格标准。项目部管理人员：组长：副组长：组 员：序号成员职责备注1组长全面管理工作。负责组建施工组织管理机构；贯彻执行国家有关法律、法规、方针、政策和强制性标准等；组织编制施工方案，并组织实施、督促检查及处理突发事件；负责施工所需的人员、物资、设备及资金等调配工作；建立施工质量和安全管理体系并使之有效运行。2副组长负责生产组织、指挥和协调，是质量、安全、进度、文明施工和队伍管理的直接负责人。组织落实施工方案、主要施工措施、设备、设施的施工措施、安全措施、工期保证措施及物资准备计划等具体工作；3组员负责施工过程中的技术管理。编制施工方案、各类施工措施、施工的质量安全保证措施及有关施工的应急预案等；负责施工过程中的测量放样工作；负责重点技术问题攻关，技术交底等。 三、拉森钢板桩施工工艺3.1 施工准备3.1.1 拉森钢板桩主要参数材料准备：9m 长拉森 4 型钢板桩，L50*5 角钢，HW350*350*12*19 型...
