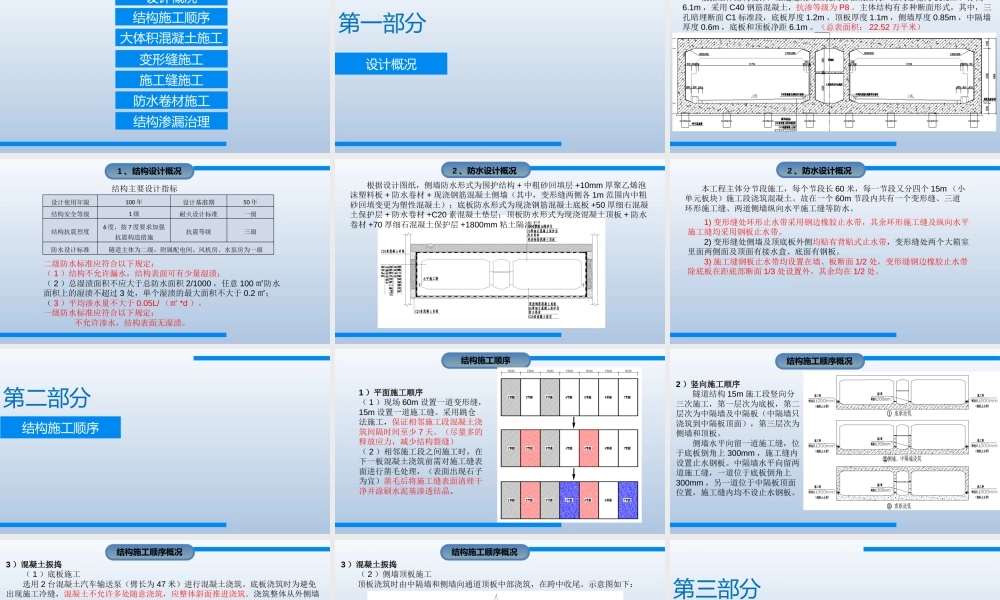

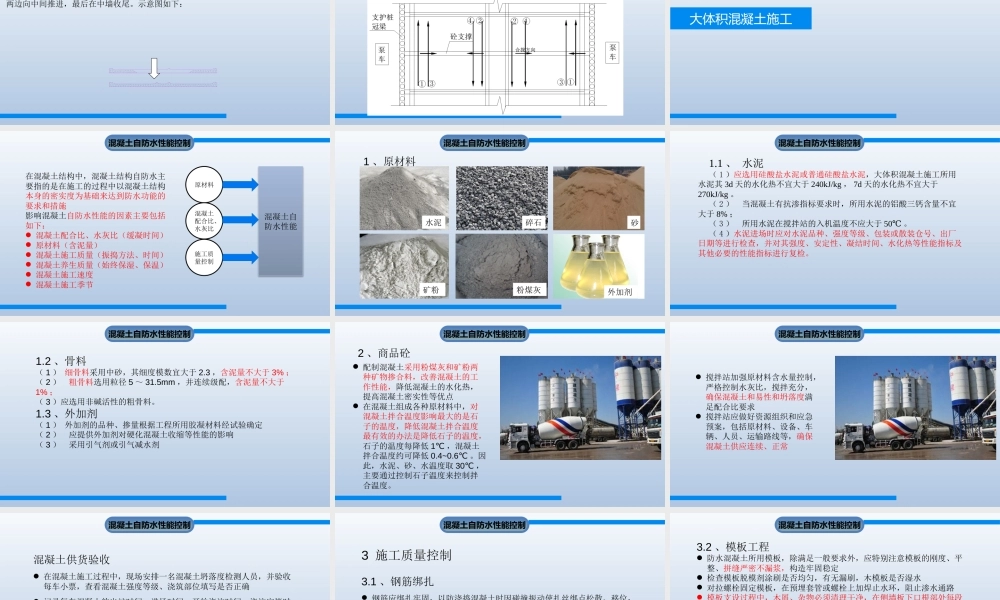

湖底隧道结构防水施工质量技术交流设计概况结构施工顺序大体积混凝土施工变形缝施工施工缝施工防水卷材施工结构渗漏治理设计概况第一部分 根据主体结构设计，主通道采用三孔闭合框架结构，结构总宽为 33.8m ，净高6.1m ，采用 C40 钢筋混凝土，抗渗等级为 P8 。主体结构有多种断面形式，其中，三孔暗埋断面 C1 标准段，底板厚度 1.2m ，顶板厚度 1.1m ，侧墙厚度 0.85m ，中隔墙厚度 0.6m ，底板和顶板净距 6.1m 。（总表面积： 22.52 万平米）1 、结构设计概况1 、结构设计概况结构主要设计指标设计使用年限100 年设计基准期50 年结构安全等级1 级耐火设计标准一级结构抗震烈度6 度，按 7 度要求加强抗震构造措施抗震等级三级防水设计标准隧道主体为二级，附属配电间、风机房、水泵房为一级二级防水标准应符合以下规定：（ 1 ）结构不允许漏水，结构表面可有少量湿渍；（ 2 ）总湿渍面积不应大于总防水面积 2/1000 ，任意 100 ㎡防水面积上的湿渍不超过 3 处，单个湿渍的最大面积不大于 0.2 ㎡；（ 3 ）平均渗水量不大于 0.05L/ （㎡ *d ）。一级防水标准应符合以下规定： 不允许渗水，结构表面无湿渍。根据设计图纸，侧墙防水形式为围护结构 + 中粗砂回填层 +10mm 厚聚乙烯泡沫塑料板 + 防水卷材 + 现浇钢筋混凝土侧墙（其中，变形缝两侧各 1m 范围内中粗砂回填变更为塑性混凝土）；底板防水形式为现浇钢筋混凝土底板 +50 厚细石混凝土保护层 + 防水卷材 +C20 素混凝土垫层；顶板防水形式为现浇混凝土顶板 + 防水卷材 +70 厚细石混凝土保护层 +1800mm 粘土隔渗层。2 、防水设计概况本工程主体分节段施工，每个节段长 60 米，每一节段又分四个 15m （小单元板块）施工段浇筑混凝土。故在一个 60m 节段内共有一个变形缝、三道环形施工缝、两道侧墙纵向水平施工缝等防水。1) 变形缝处环形止水带采用钢边橡胶止水带，其余环形施工缝及纵向水平施工缝均采用钢板止水带。2) 变形缝处侧墙及顶底板外侧均贴有背贴式止水带，变形缝处两个大箱室里面两侧面及顶面有接水盒、底面有钢板。3) 施工缝钢板止水带均设置在墙、板断面 1/2 处，变形缝钢边橡胶止水带除底板在距底部断面 1/3 处设置外，其余均在 1/2 处。2 、防水设计概况结构施工顺序第二部分结构施工顺序1 ）平面施工顺序（ 1 ）现场 60m 设置一道变形缝，15m 设置一道施工缝。采用跳仓法施工，保...
