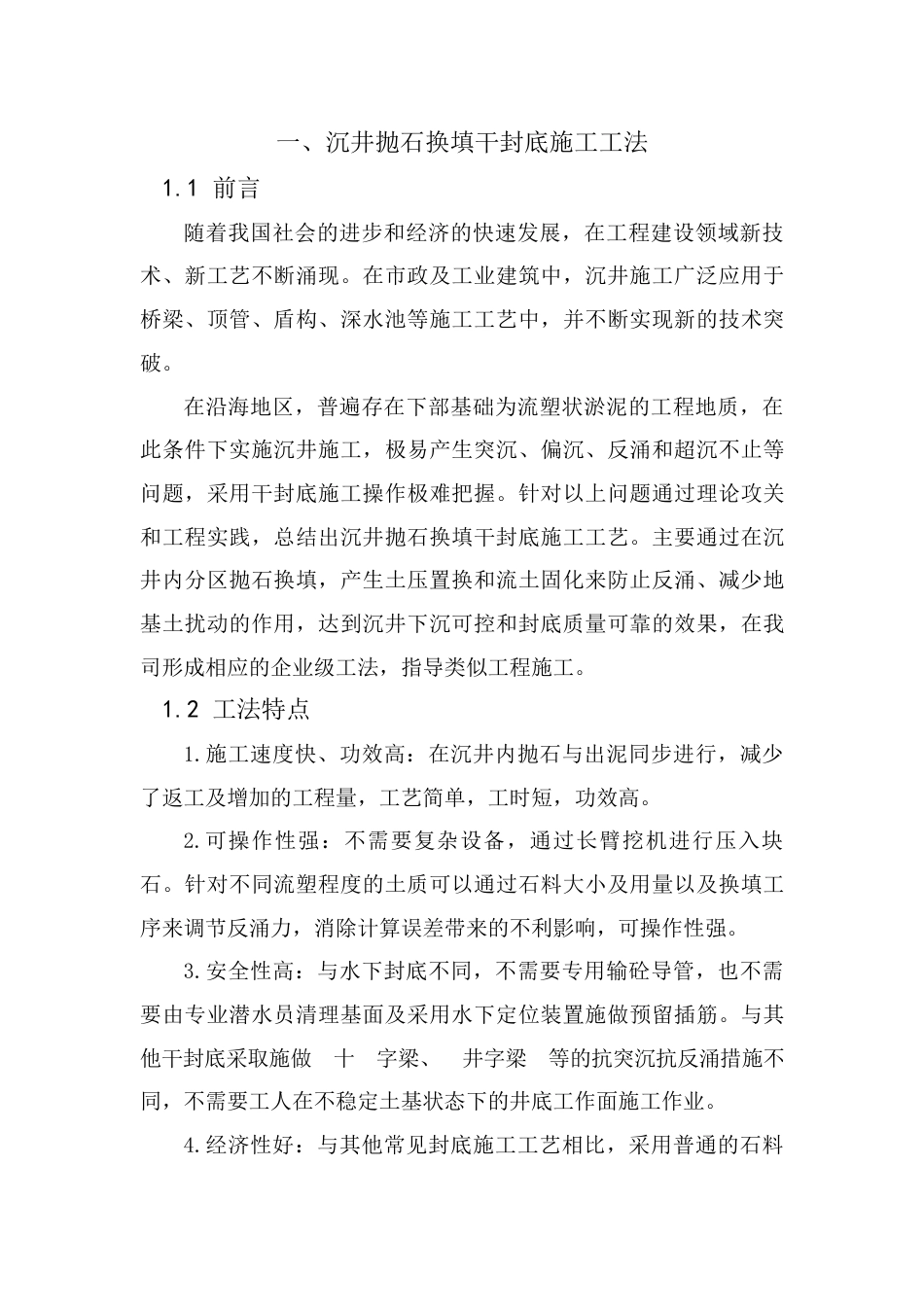

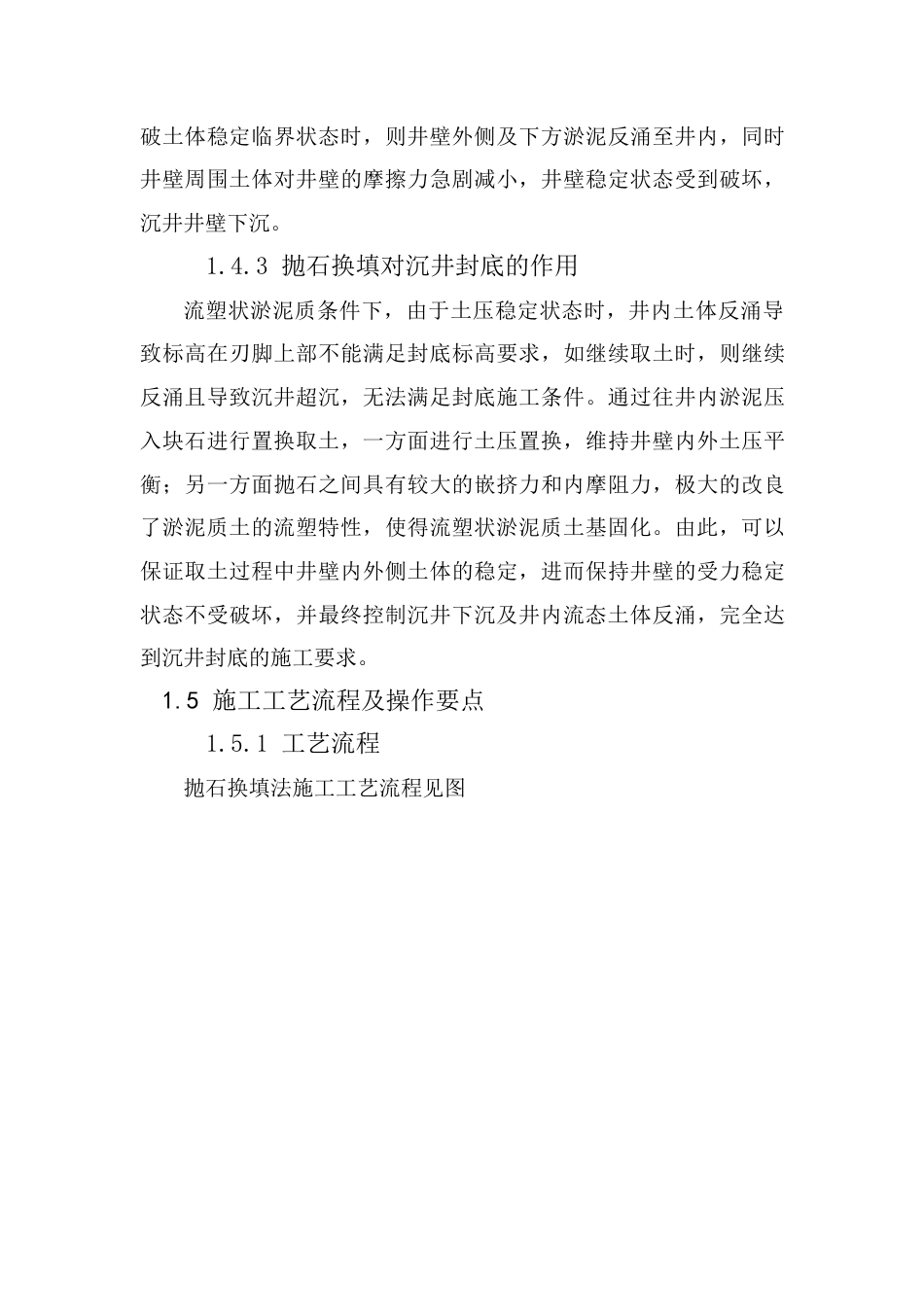

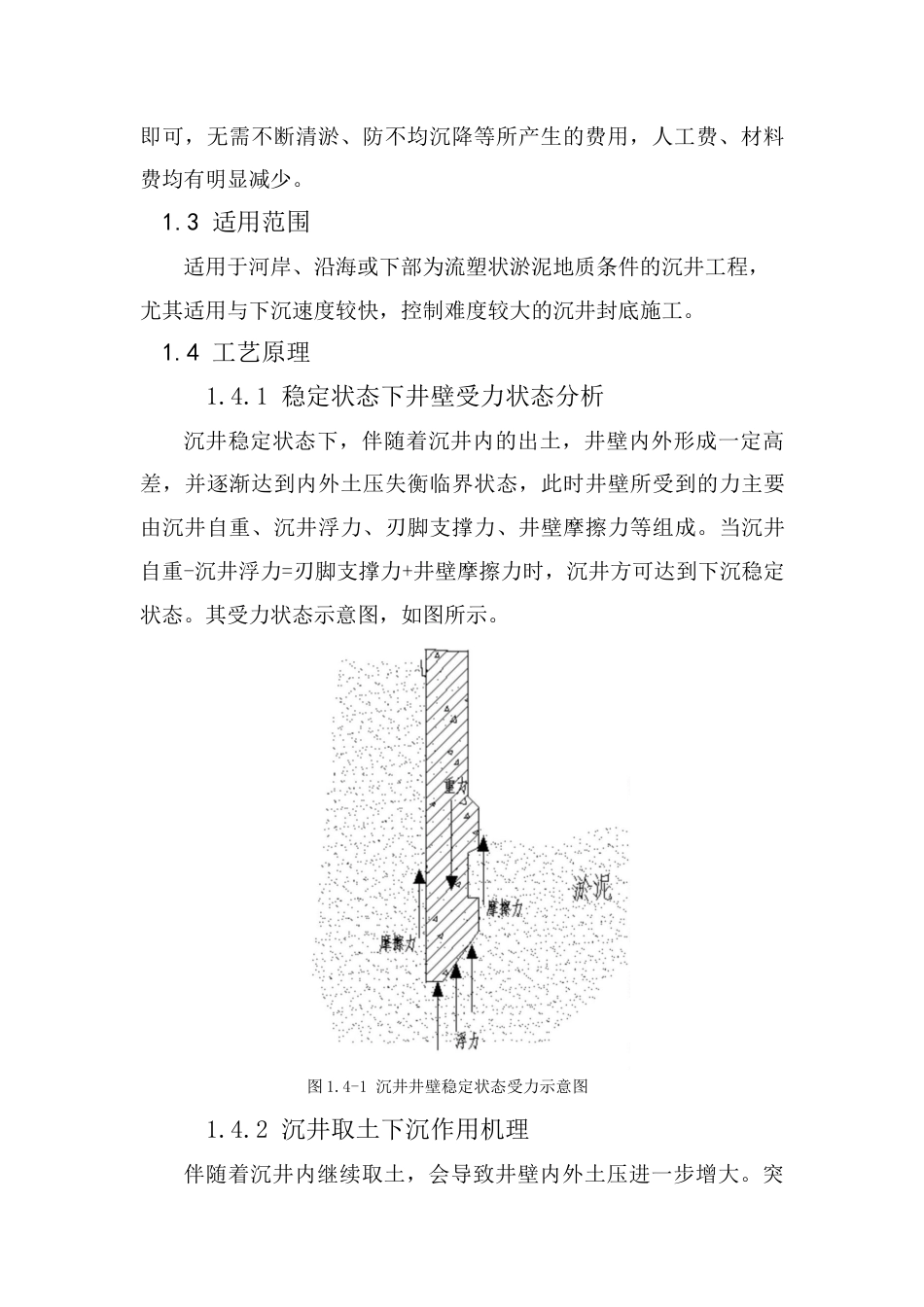

一、沉井抛石换填干封底施工工法1.1 前言随着我国社会的进步和经济的快速发展，在工程建设领域新技术、新工艺不断涌现。在市政及工业建筑中，沉井施工广泛应用于桥梁、顶管、盾构、深水池等施工工艺中，并不断实现新的技术突破。在沿海地区，普遍存在下部基础为流塑状淤泥的工程地质，在此条件下实施沉井施工，极易产生突沉、偏沉、反涌和超沉不止等问题，采用干封底施工操作极难把握。针对以上问题通过理论攻关和工程实践，总结出沉井抛石换填干封底施工工艺。主要通过在沉井内分区抛石换填，产生土压置换和流土固化来防止反涌、减少地基土扰动的作用，达到沉井下沉可控和封底质量可靠的效果，在我司形成相应的企业级工法，指导类似工程施工。1.2 工法特点1.施工速度快、功效高：在沉井内抛石与出泥同步进行，减少了返工及增加的工程量，工艺简单，工时短，功效高。2.可操作性强：不需要复杂设备，通过长臂挖机进行压入块石。针对不同流塑程度的土质可以通过石料大小及用量以及换填工序来调节反涌力，消除计算误差带来的不利影响，可操作性强。3.安全性高：与水下封底不同，不需要专用输砼导管，也不需要由专业潜水员清理基面及采用水下定位装置施做预留插筋。与其他干封底采取施做“十”字梁、“井字梁”等的抗突沉抗反涌措施不同，不需要工人在不稳定土基状态下的井底工作面施工作业。4.经济性好：与其他常见封底施工工艺相比，采用普通的石料 即可，无需不断清淤、防不均沉降等所产生的费用，人工费、材料费均有明显减少。1.3 适用范围适用于河岸、沿海或下部为流塑状淤泥地质条件的沉井工程，尤其适用与下沉速度较快，控制难度较大的沉井封底施工。1.4 工艺原理1.4.1 稳定状态下井壁受力状态分析沉井稳定状态下，伴随着沉井内的出土，井壁内外形成一定高差，并逐渐达到内外土压失衡临界状态，此时井壁所受到的力主要由沉井自重、沉井浮力、刃脚支撑力、井壁摩擦力等组成。当沉井自重-沉井浮力=刃脚支撑力+井壁摩擦力时，沉井方可达到下沉稳定状态。其受力状态示意图，如图所示。图 1.4-1 沉井井壁稳定状态受力示意图1.4.2 沉井取土下沉作用机理伴随着沉井内继续取土，会导致井壁内外土压进一步增大。突 破土体稳定临界状态时，则井壁外侧及下方淤泥反涌至井内，同时井壁周围土体对井壁的摩擦力急剧减小，井壁稳定状态受到破坏，沉井井壁下沉。1.4.3 抛石换填对沉井封底的作用流塑状淤泥质条件下，由于土压稳定状态时，井内土体反涌...
