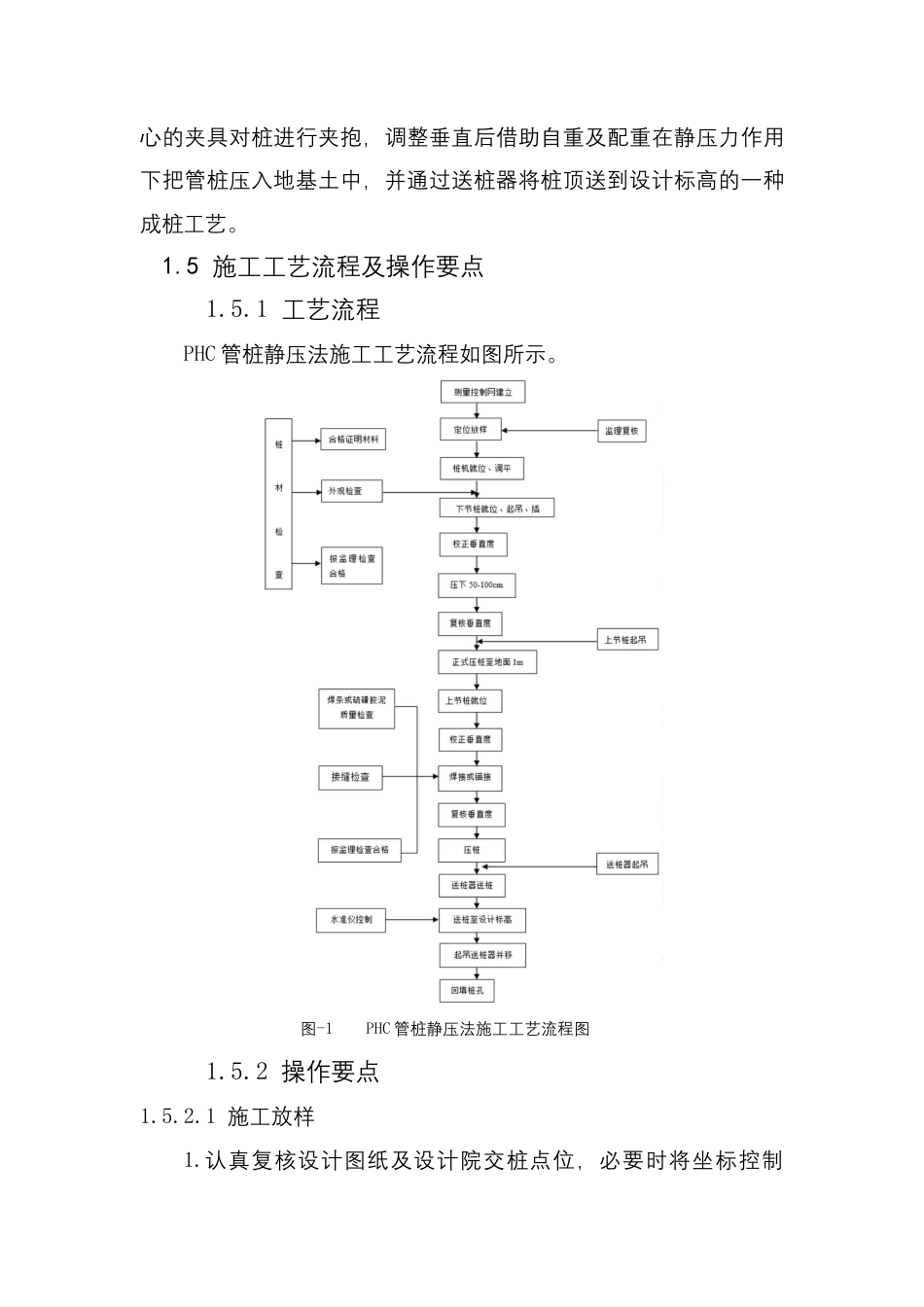

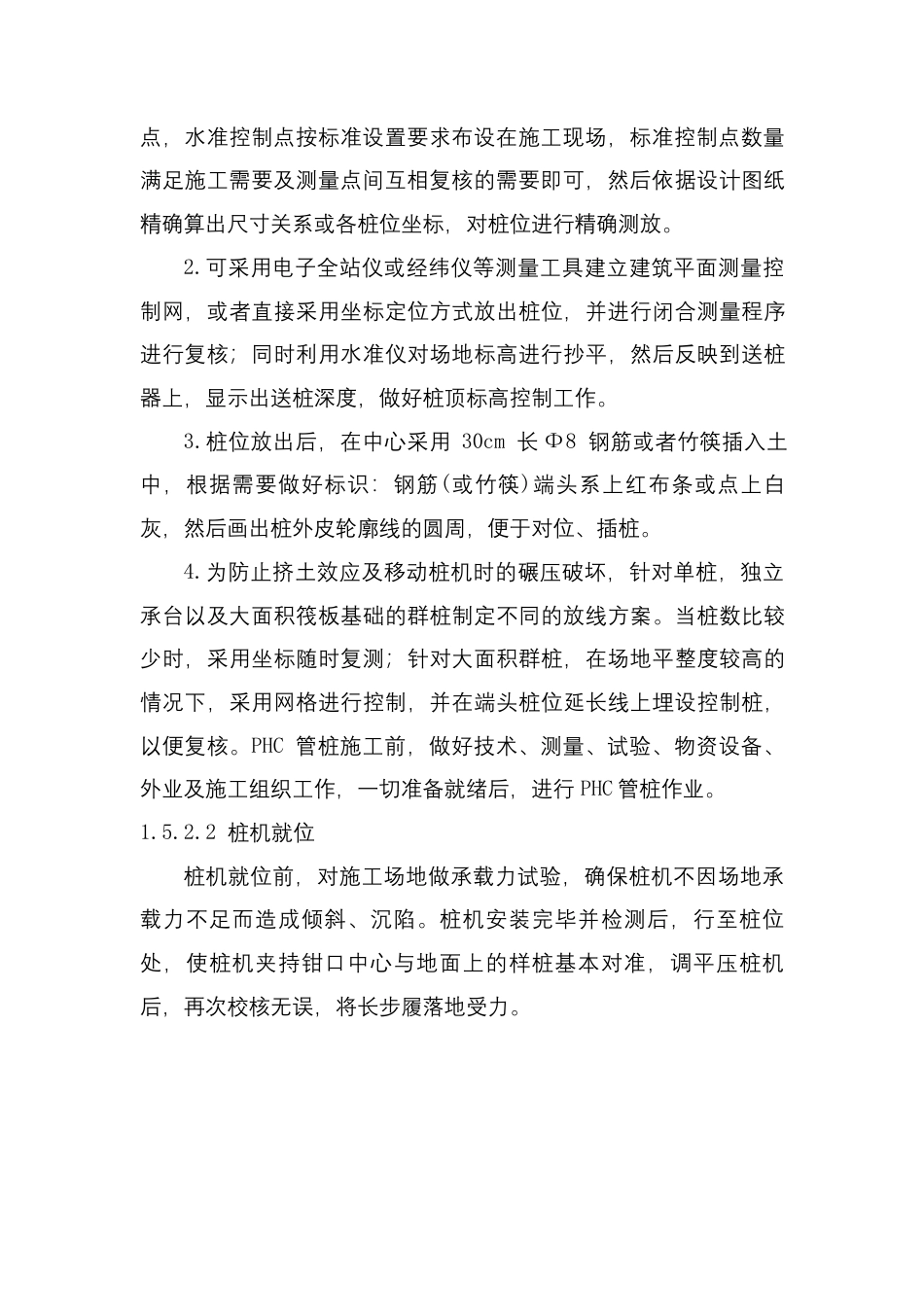

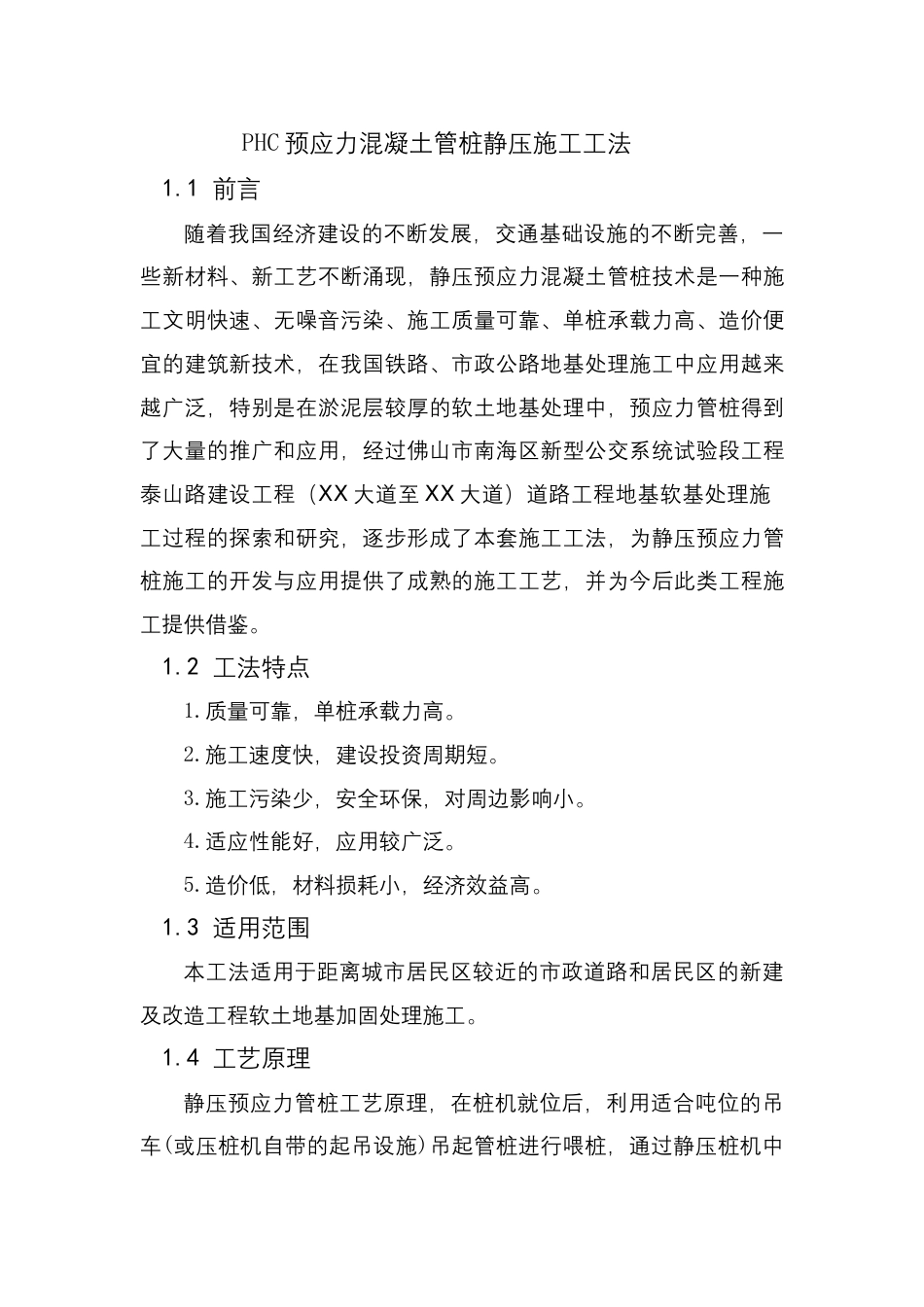

PHC 预应力混凝土管桩静压施工工法1.1 前言随着我国经济建设的不断发展，交通基础设施的不断完善，一些新材料、新工艺不断涌现，静压预应力混凝土管桩技术是一种施工文明快速、无噪音污染、施工质量可靠、单桩承载力高、造价便宜的建筑新技术，在我国铁路、市政公路地基处理施工中应用越来越广泛，特别是在淤泥层较厚的软土地基处理中，预应力管桩得到了大量的推广和应用，经过佛山市南海区新型公交系统试验段工程泰山路建设工程（XX 大道至 XX 大道）道路工程地基软基处理施工过程的探索和研究，逐步形成了本套施工工法，为静压预应力管桩施工的开发与应用提供了成熟的施工工艺，并为今后此类工程施工提供借鉴。1.2 工法特点1.质量可靠，单桩承载力高。2.施工速度快，建设投资周期短。3.施工污染少，安全环保，对周边影响小。4.适应性能好，应用较广泛。5.造价低，材料损耗小，经济效益高。1.3 适用范围本工法适用于距离城市居民区较近的市政道路和居民区的新建及改造工程软土地基加固处理施工。1.4 工艺原理静压预应力管桩工艺原理，在桩机就位后，利用适合吨位的吊车(或压桩机自带的起吊设施)吊起管桩进行喂桩，通过静压桩机中 心的夹具对桩进行夹抱，调整垂直后借助自重及配重在静压力作用下把管桩压入地基土中，并通过送桩器将桩顶送到设计标高的一种成桩工艺。1.5 施工工艺流程及操作要点1.5.1 工艺流程PHC 管桩静压法施工工艺流程如图所示。图-1PHC 管桩静压法施工工艺流程图1.5.2 操作要点1.5.2.1 施工放样1.认真复核设计图纸及设计院交桩点位，必要时将坐标控制 点，水准控制点按标准设置要求布设在施工现场，标准控制点数量满足施工需要及测量点间互相复核的需要即可，然后依据设计图纸精确算出尺寸关系或各桩位坐标，对桩位进行精确测放。2.可采用电子全站仪或经纬仪等测量工具建立建筑平面测量控制网，或者直接采用坐标定位方式放出桩位，并进行闭合测量程序进行复核；同时利用水准仪对场地标高进行抄平，然后反映到送桩器上，显示出送桩深度，做好桩顶标高控制工作。3.桩位放出后，在中心采用 30cm 长 Ф8 钢筋或者竹筷插入土中，根据需要做好标识：钢筋(或竹筷)端头系上红布条或点上白灰，然后画出桩外皮轮廓线的圆周，便于对位、插桩。4.为防止挤土效应及移动桩机时的碾压破坏，针对单桩，独立承台以及大面积筏板基础的群桩制定不同的放线方案。当桩数比较少时，采用坐标随时复测；针对大面积群桩，在场地平整...
