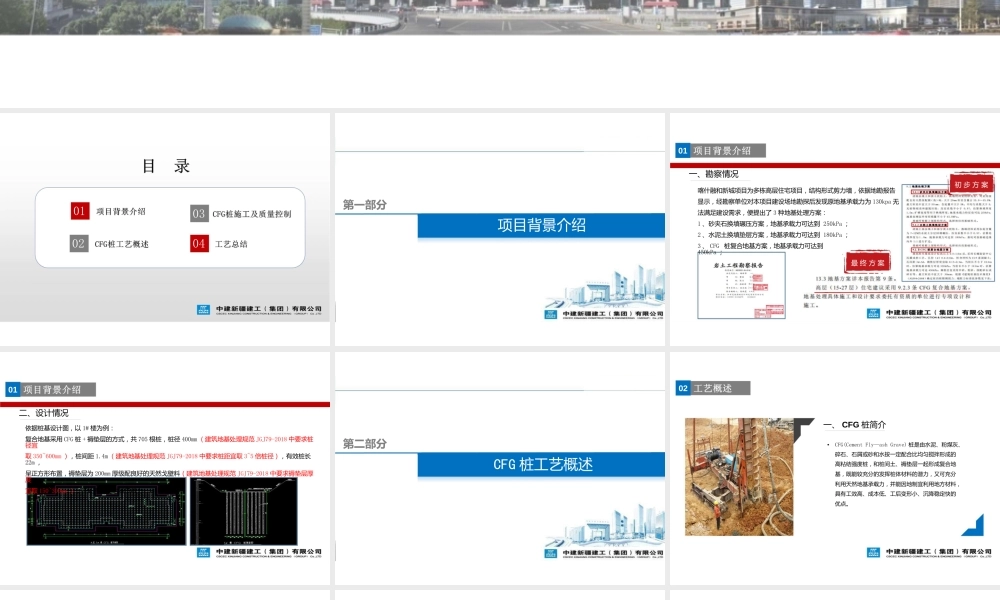

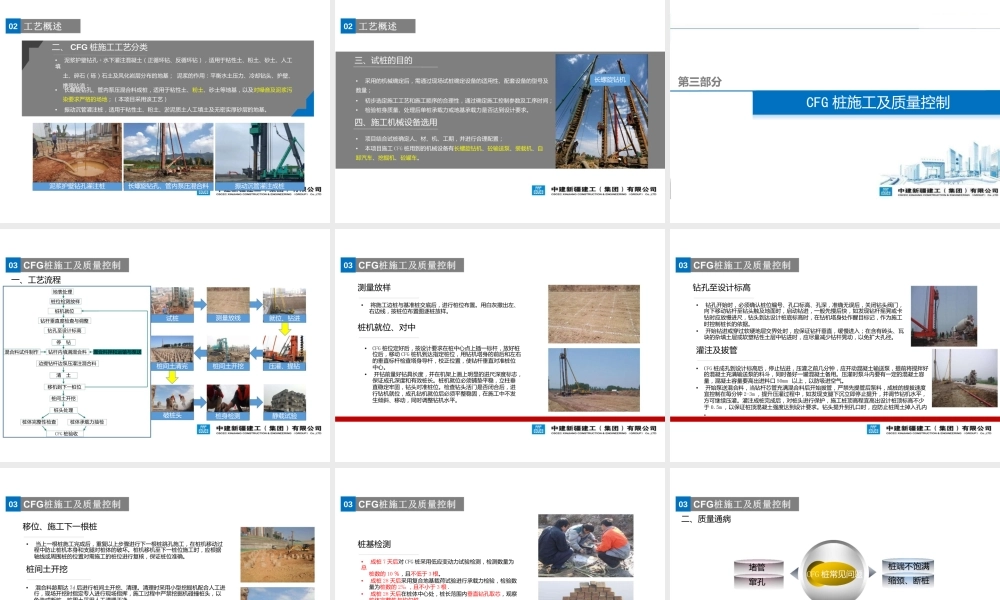

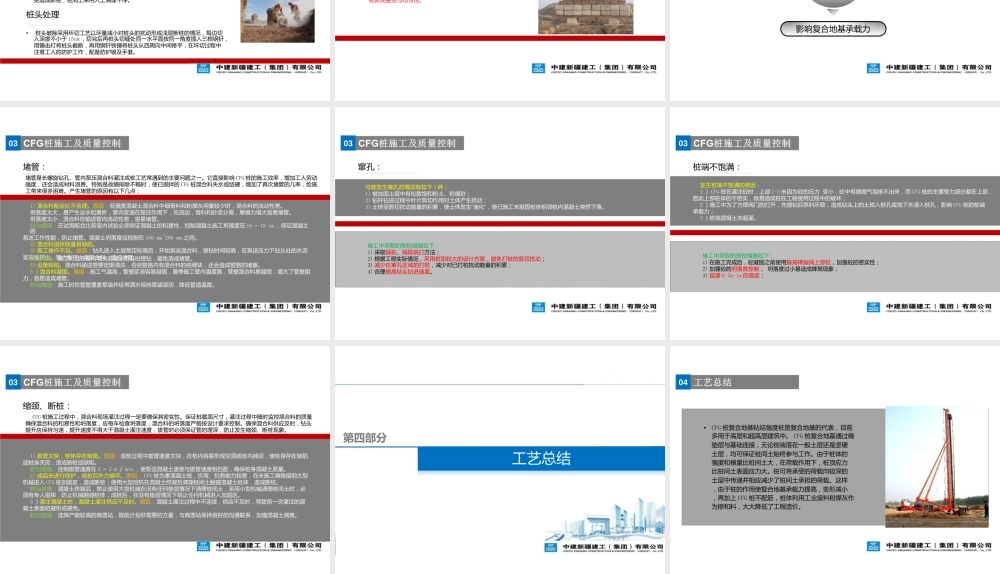

CFG 桩工艺应用及质量控制要点2023 年 7 月 20日01020304第一部分项目背景介绍01一、勘察情况初 步 方 案喀什融和新城项目为多栋高层住宅项目，结构形式剪力墙，依据地勘报告显示，经勘察单位对本项目建设场地勘探后发现原地基承载力为 130kpa 无法满足建设需求，便提出了 3 种地基处理方案：1 、砂夹石换填碾压方案，地基承载力可达到 250kPa ；2 、水泥土换填垫层方案，地基承载力可达到 180kPa ；3 、 CFG 桩复合地基方案，地基承载力可达到 450kPa ；最 终 方 案01二、设计情况依据桩基设计图，以 1# 楼为例：复合地基采用 CFG 桩 + 褥垫层的方式，共 705 根桩，桩径 400mm （建筑地基处理规范 JGJ79-2018 中要求桩径宜取 350~600mm ），桩间距 1.4m （建筑地基处理规范 JGJ79-2018 中要求桩距宜取 3~5 倍桩径），有效桩长22m ，呈正方形布置，褥垫层为 200mm 厚级配良好的天然戈壁料（建筑地基处理规范 JGJ79-2018 中要求褥垫层厚度宜取 150~300mm ）≥，经处理后的地基承载力 450kpa 。第二部分CFG 桩工艺概述02一、 CFG 桩简介• CFG(Cement Fly—ash Grave) 桩是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基，既能较充分的发挥桩体材料的潜力，又可充分利用天然地基承载力，并能因地制宜利用地方材料，具有工效高、成本低、工后变形小、沉降稳定快的优点。02二、 CFG 桩施工工艺分类• 泥浆护壁钻孔 + 水下灌注混凝土（正循环钻、反循环钻），适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基； 泥浆的作用：平衡水土压力、冷却钻头、护壁、• 携带钻渣；长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地；（本项目采用该工艺）• 振动沉管灌注桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。泥浆护壁钻孔灌注桩长螺旋钻孔、管内泵压混合料振动沉管灌注成桩02三、试桩的目的长螺旋钻机• 采用的机械确定后，需通过现场试桩确定设备的适用性、配套设备的型号及数量；• 初步选定施工工艺和施工顺序的合理性，通过确定施工控制参数及工序时间；• 检验桩身质量、处理后单桩承载力或地基承载力是否达到设计要求。四、施工机械设备选用• 项目结合试桩确定人、材、机、工期，并进行合理配置；•...
