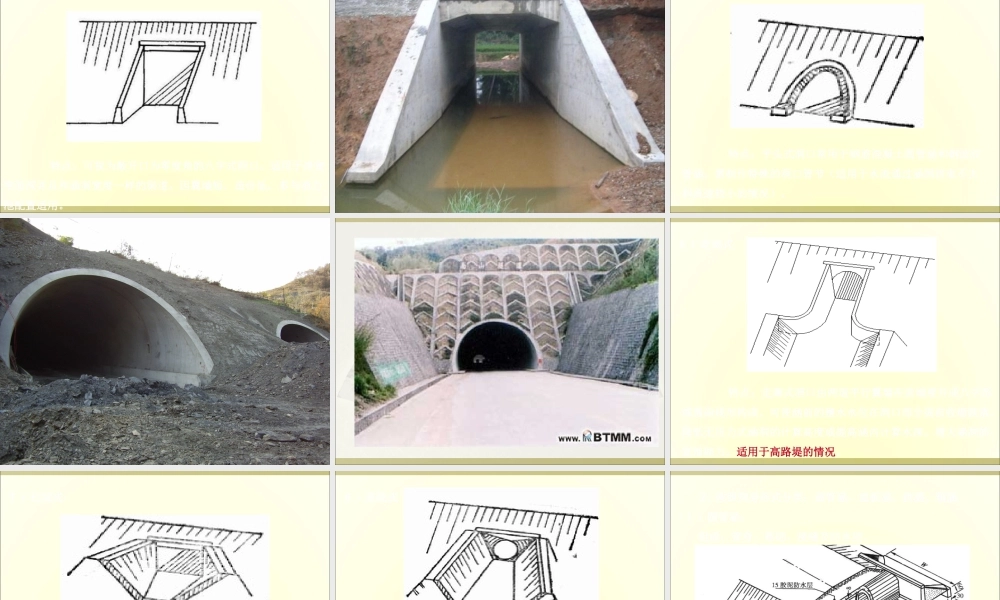

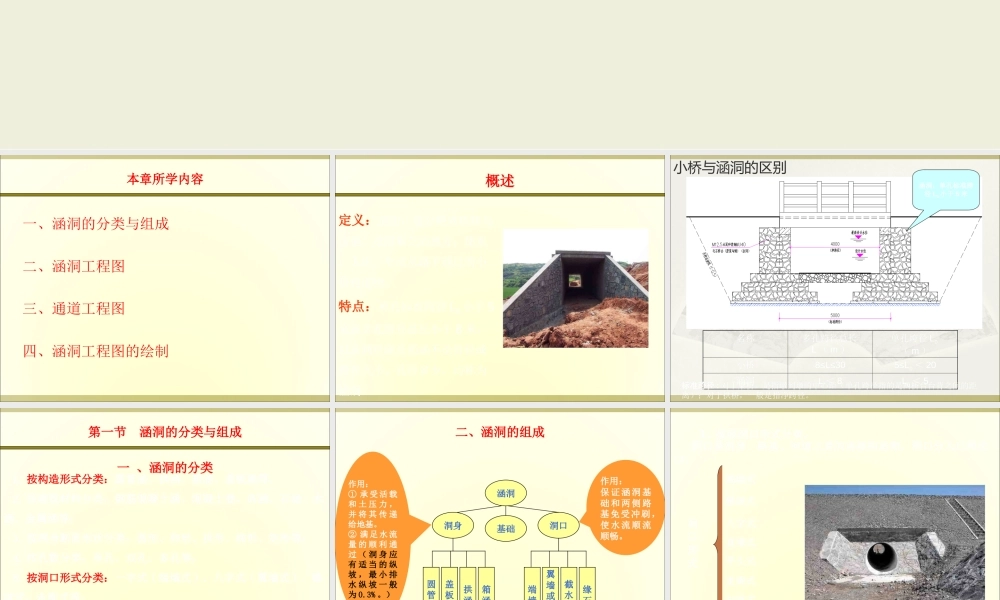

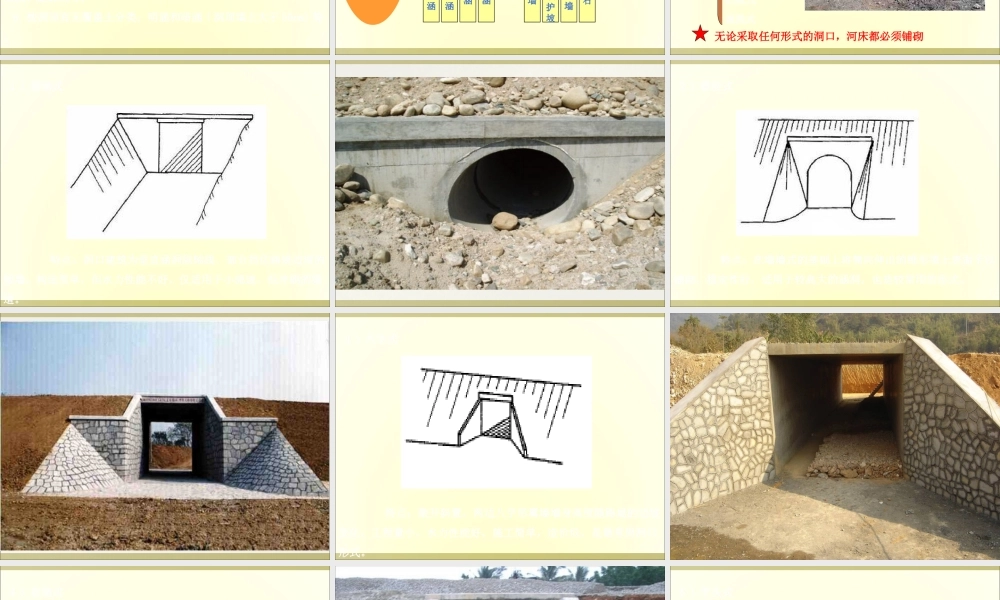

涵洞与通道工程图涵洞与通道工程图本章所学内容一、涵洞的分类与组成二、涵洞工程图三、通道工程图四、涵洞工程图的绘制概述定义：涵洞：是公路或铁路与沟渠、道路相交的地方，使水、人流、车流从路下通过的小型构造物。特点：单孔标准跨径 L0 小于 5米或多孔跨径总长小于 8 米，以及圆管涵及箱涵不论管径或跨径大小、孔径多少，均称为涵洞。小桥与涵洞的区别涵洞：单孔标准跨径 L0小于 5 米名称多孔跨径总长L （ m ）单孔垮径 L0（ m ）小桥8≤L≤305≤L0 ＜ 20涵洞L ＜ 8L0 ＜ 5标准跨径 : 对于梁桥，是指墩到墩的中心距（单孔跨径指的是两桥台台背之间的距离）；对于拱桥，一般是指净跨径。第一节 涵洞的分类与组成一 、涵洞的分类1. 按构造形式分类：圆管涵、拱涵、箱涵、盖板涵等。2. 按建筑材料分类：钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等；3. 按洞身断面形状分类：圆形、卵形、拱形、梯形、矩形等；4. 按孔数分类：单孔、双孔、多孔等；5. 按洞口形式分类：一字式 ( 端墙式 ) 、八字式 ( 翼墙式 ) 、锥坡式、走廓式等；6. 按洞顶有无覆盖土分类：明涵和暗涵 ( 洞顶填土大于 50cm) 等。洞口洞身基础涵洞圆管涵盖板涵拱涵箱涵翼墙或护坡截水墙端墙缘石作用：① 承 受 活 载和 土 压 力 ，并 将 其 传 递给地基。② 满 足 水 流量 的 顺 利 通过 （ 洞 身 应有 适 当 的 纵坡 ， 最 小 排水 纵 坡 一 般为 0.3% 。）二、涵洞的组成作用：保证涵洞基础和两侧路基免受冲刷，使水流顺流顺畅。 洞口是洞身、路基、河道三者的连接构造物。洞口分入口和出口。洞口形式端墙式八字式走廊式平头式无论采取任何形式的洞口，河床都必须铺砌锥坡式直墙式扫坡式流线式 1. 按照洞口形式分类： 特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙。构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。 1 ）端墙式 特点：在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。稳定性好，适用于较高大的涵洞，也是较常用的形式。 2 ）锥坡式 特点：敞开斜置，两边八字形翼墙墙身高度随路堤的边坡变化。工程量小，水力性能好，施工简单，造价低，是最常用洞口形式。 3 ）八字式 特点：可视为敞开口为零度角的八字式洞口。适用于净宽窄而深并且和涵洞宽度一样的渠道。因翼墙短，造价低，多与消力池配置适用。 4 ）直墙式 特点：平头...
