市政基础设施工程“长城杯”汇报2021ppt（56页）VIP免费

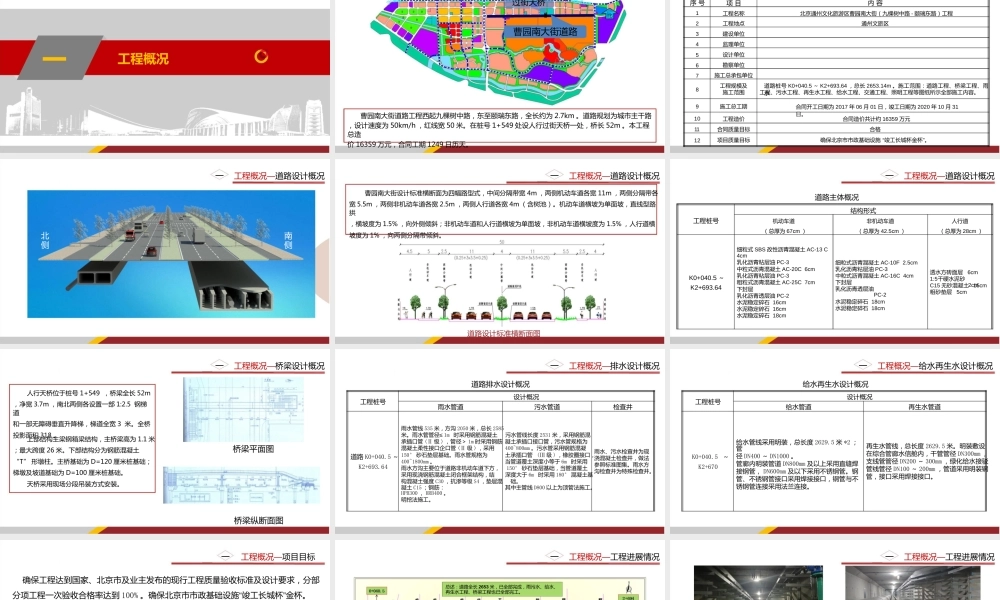

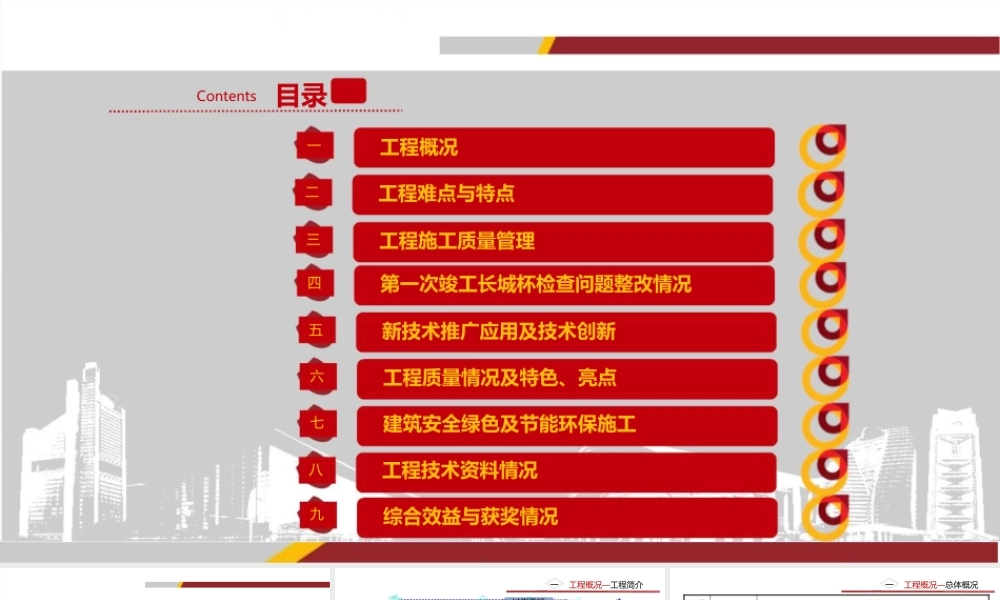

目录Contents工程概况一二工程难点与特点工程施工质量管理三四第一次竣工长城杯检查问题整改情况新技术推广应用及技术创新工程质量情况及特色、亮点建筑安全绿色及节能环保施工工程技术资料情况五六七八九综合效益与获奖情况一工程概况一 工程概况—工程简介过街天桥北曹园南大街道路曹园南大街道路工程西起九棵树中路，东至颐瑞东路，全长约为 2.7km 。道路规划为城市主干路，设计速度为 50km/h ，红线宽 50 米。在桩号 1+549 处设人行过街天桥一处，桥长 52m 。本工程总造价 16359 万元，合同工期 1249 日历天。一 工程概况—总体概况序 号项 目工程名称内 容1234567北京通州文化旅游区曹园南大街（九棵树中路 - 颐瑞东路）工程工程地点通州文旅区建设单位监理单位设计单位勘察单位施工总承包单位工程规模及施工范围道路桩号 K0+040.5 ～ K2+693.64 ，总长 2653.14m 。施工范围：道路工程、桥梁工程、雨水89工程、污水工程、再生水工程、给水工程、交通工程、照明工程等图纸所示全部施工内容。施工总工期合同开工日期为 2017 年 06 月 01 日，竣工日期为 2020 年 10 月 31日。1011工程造价合同造价共计约 16359 万元合格合同质量目标项目质量目标确保北京市市政基础设施 “”竣工长城杯金杯 。12一 工程概况—道路设计概况北侧南侧一 工程概况—道路设计概况曹园南大街设计标准横断面为四幅路型式，中间分隔带宽 4m ，两侧机动车道各宽 11m ，两侧分隔带各宽 5.5m ，两侧非机动车道各宽 2.5m ，两侧人行道各宽 4m （含树池）。机动车道横坡为单面坡，直线型路拱，横坡度为 1.5% ，向外侧倾斜；非机动车道和人行道横坡为单面坡，非机动车道横坡度为 1.5% ，人行道横坡度为 1% ，向两侧分隔带倾斜。道路设计标准横断面图一 工程概况—道路设计概况道路主体概况结构形式工程桩号机动车道非机动车道（总厚为 42.5cm ）人行道（总厚为 67cm ）（总厚为 28cm ）细粒式 SBS 改性沥青混凝土 AC-13 C4cm乳化沥青粘层油 PC-3中粒式沥青混凝土 AC-20C 6cm乳化沥青粘层油 PC-3粗粒式沥青混凝土 AC-25C 7cm下封层乳化沥青透层油 PC-2水泥稳定碎石 16cm水泥稳定碎石 16cm水泥稳定碎石 18cm细粒式沥青混凝土 AC-10F 2.5cm乳化沥青粘层油 PC-3透水方砖面层 6cm1:5中粒式沥青混凝土 AC-16C 4cm下封层K0+040.5 ～干硬水泥砂2cmC15 无砂混凝土 15cm粗砂垫层 5cmK2+693....
