管桩施工及质量事故分析ppt（48页）VIP免费

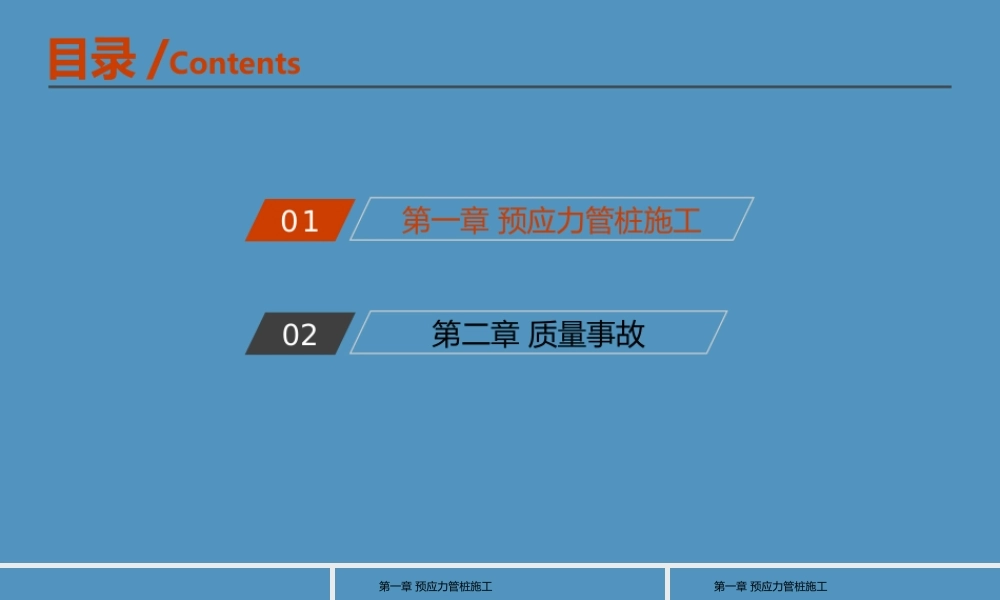

目录 /Contents01第一章 预应力管桩施工02第二章 质量事故第一章 预应力管桩施工 01第一章 预应力管桩施工适用范围质量控制要点一四二五三六工艺流程质量标准施工工艺常见质量问题及处理第一章 预应力管桩施工 表示方法： PHC 400A 95 12 预应力 直径 壁厚 桩长管桩按桩混凝土强度等级及壁厚分为： 预应力高强混凝土管桩 ( 代号 PHC) 、预应力混凝土管桩 ( 代号 PC) 、预应力混凝土薄壁管桩 ( 代号PTC) 。 管桩按外径主要分为 300MM 、 400MM 、 500MM 、 550MM 、 600MM 、 800MM 、 1000MM 等规格。 PHC 桩混凝土强度等级不低于 C80 ， PC 桩和 PTC 桩混凝土强度等级不高于 C80 但不低于 C60 。 管桩按抗弯性能或有效预压应力值分为 A 型、 AB 型、 B 型和 C 型等，其有效预压应力值分别为4MPA 、 6MPA 、 8MPA 、 10MPA ，其计算值应在各自规定值的范围内。第一章 预应力管桩施工一、适用范围1 、锤击预应力管桩适用范围锤击预应力管桩适用于各种粘性土、粉土，当需要穿透较厚砂性土中间夹层或含砾卵石较多的硬夹层时，采用锤击管桩效果更佳，但因噪音大，在城市建设中应限制使用。2 、静压预应力管桩适用范围静压预应力管桩适用于软土、填土、一般粘性土、粉土，尤其适用于居民稠密、危房附近及附近环境要求严格的地区沉桩，其持力层适用于硬塑或坚硬粘土层、中密或密实碎土层、砂土、全风化岩层、强风化层；但不宜用于地下有孤石、障碍物或厚度大于 2m 的中密以上砂夹层。第一章 预应力管桩施工优点缺点锤击预应力管桩施工灵活、进退场容易、施工速度快、操作方便、地层穿透性好噪音、油烟造成环境污染，操作不当容易造成桩头打烂或裂缝，施工质量受施工人员技术水平影响较大静压预应力管桩1 、施工时桩的承载力具有可视性和可控性，油压表显示的压力值即代表压桩时的压桩力。2 、每根桩都要满足终压条件后才可以停止施压，相当于每根桩做了静载试验。3 、成桩质量好，压桩速度快。4 、无噪音、无震动等环境污染。1 、静压桩机比较大，进退场不容易，费用高。2 、自重大，对场地承载力要求高，甲方回填场地成本大。3 、挤土作用明显，易陷机，影响进度，可能挤断已施工的桩。第一章 预应力管桩施工送桩桩预制桩运输桩进场验收检查验收桩机移位二、工艺流程1 、锤击预应力管桩工艺流程桩身检查及标识复核测量控制网测放桩位桩位复核桩机就位稳桩打下...
