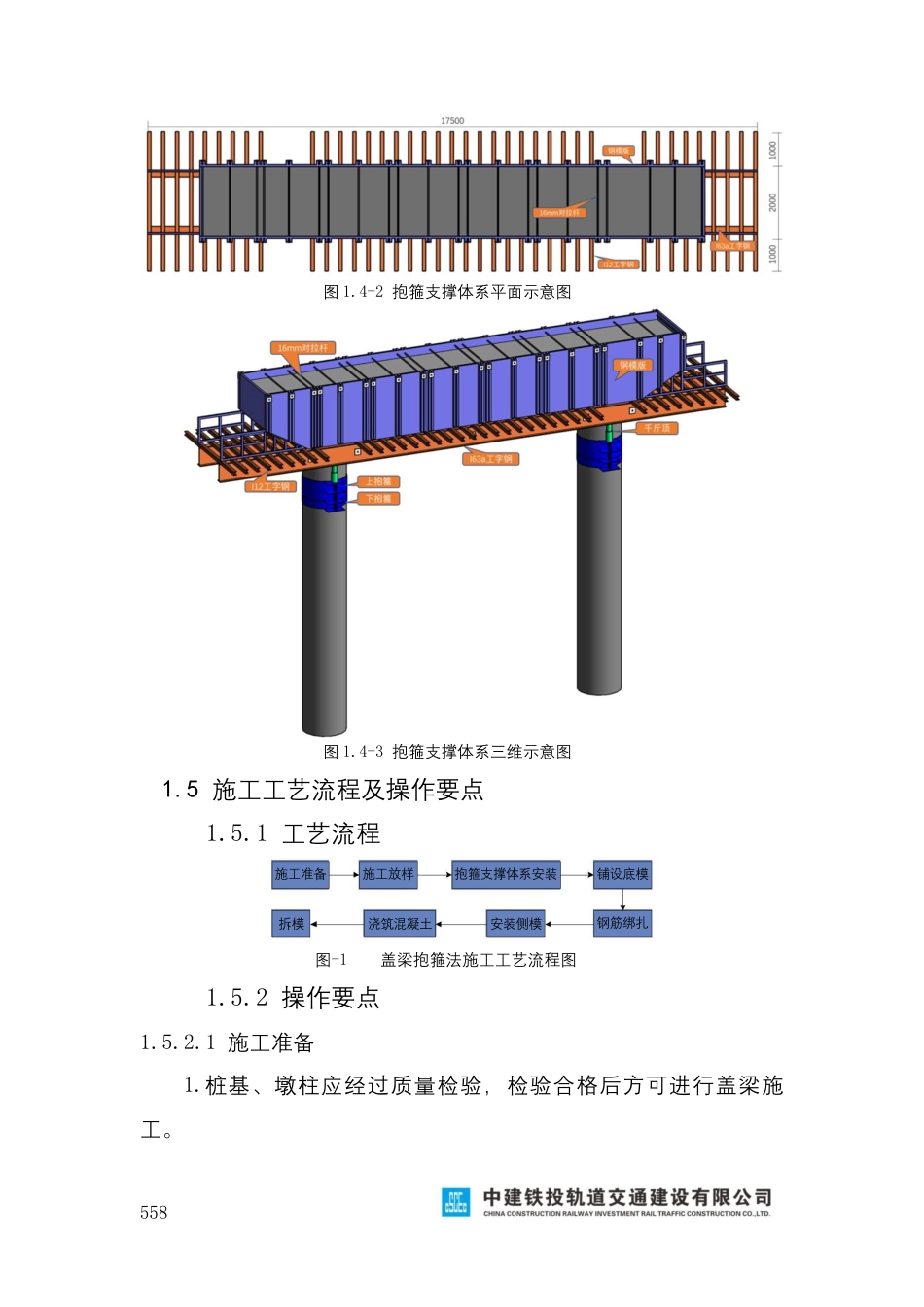

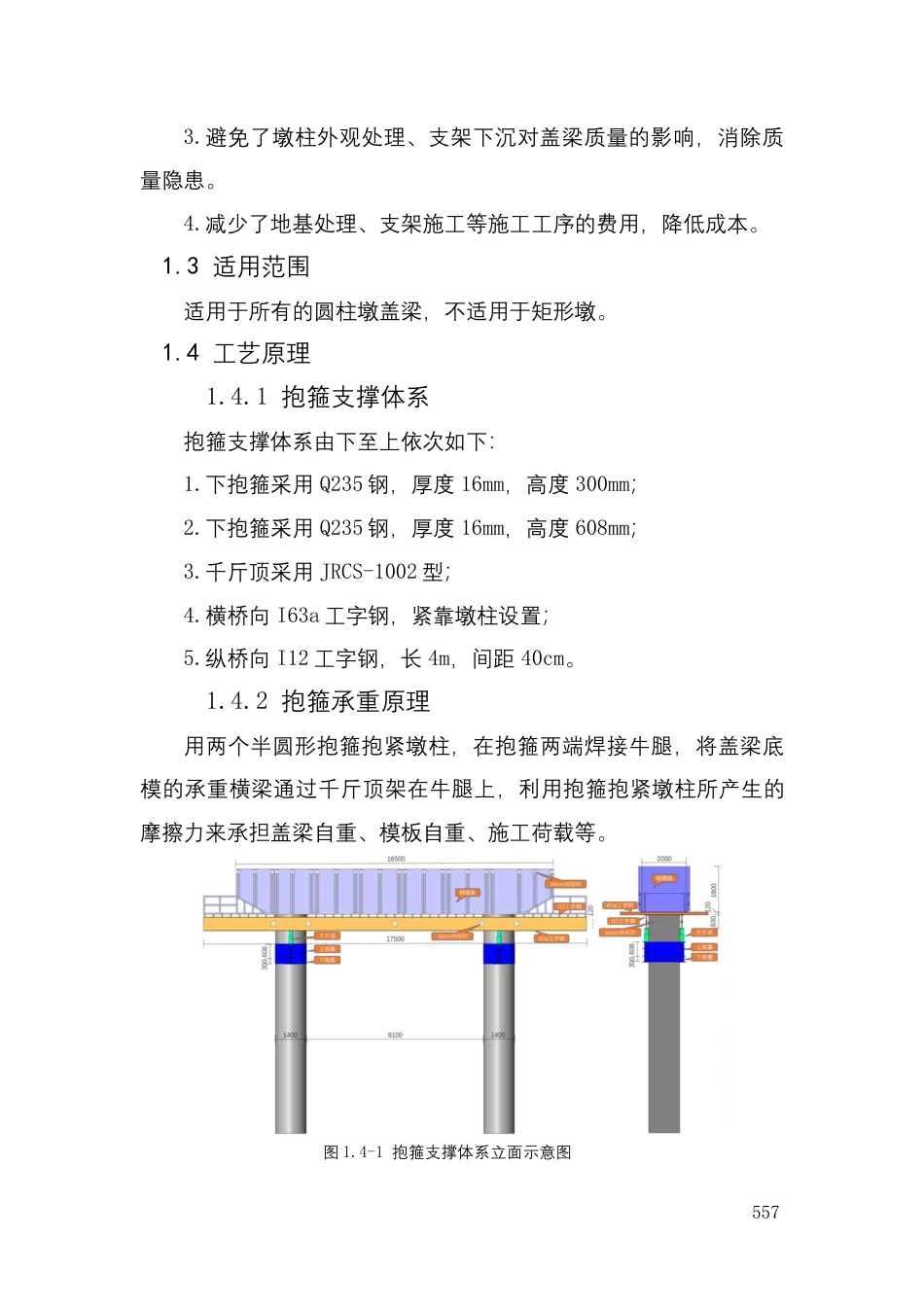

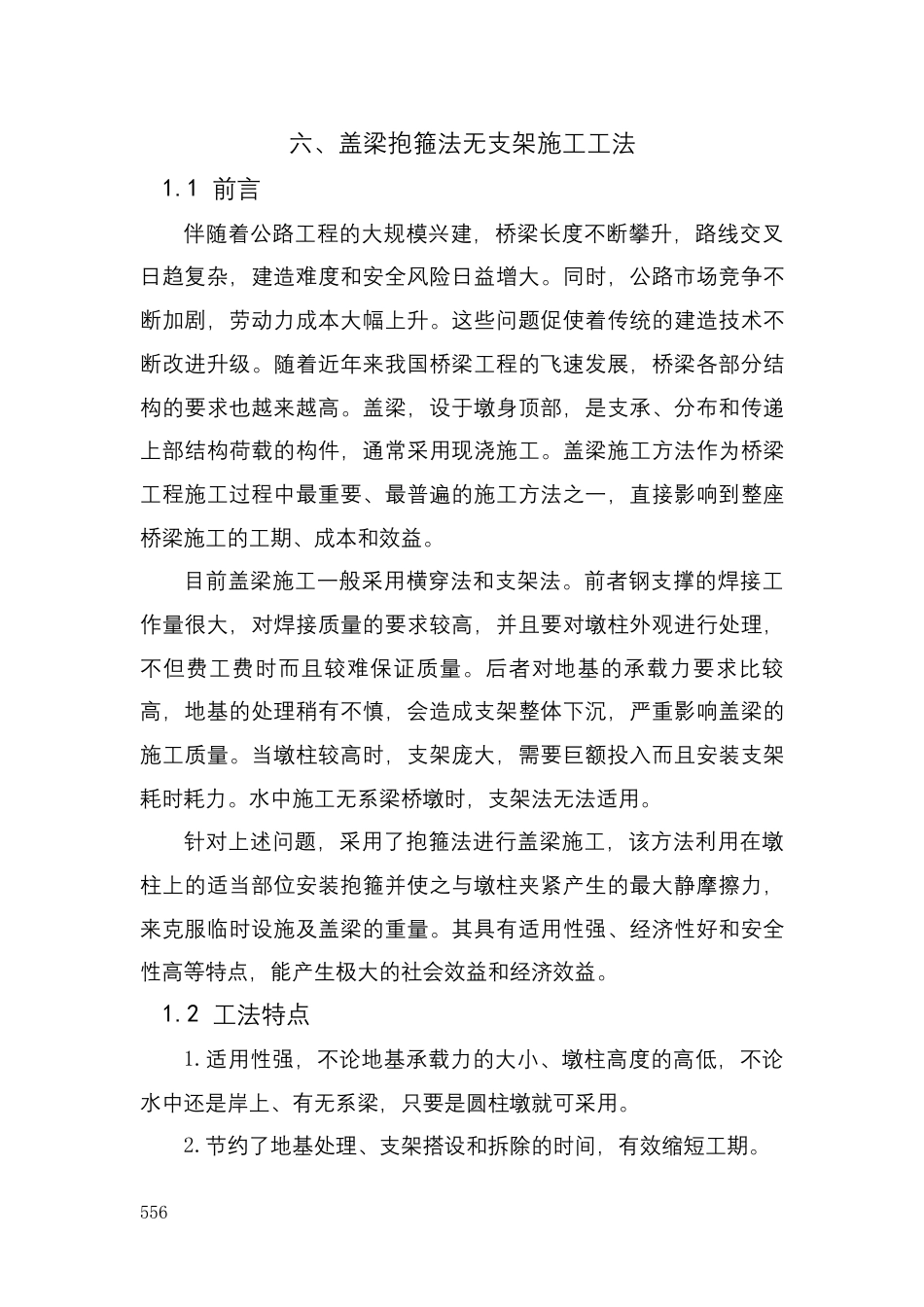

六、盖梁抱箍法无支架施工工法1.1 前言伴随着公路工程的大规模兴建，桥梁长度不断攀升，路线交叉日趋复杂，建造难度和安全风险日益增大。同时，公路市场竞争不断加剧，劳动力成本大幅上升。这些问题促使着传统的建造技术不断改进升级。随着近年来我国桥梁工程的飞速发展，桥梁各部分结构的要求也越来越高。盖梁，设于墩身顶部，是支承、分布和传递上部结构荷载的构件，通常采用现浇施工。盖梁施工方法作为桥梁工程施工过程中最重要、最普遍的施工方法之一，直接影响到整座桥梁施工的工期、成本和效益。目前盖梁施工一般采用横穿法和支架法。前者钢支撑的焊接工作量很大，对焊接质量的要求较高，并且要对墩柱外观进行处理，不但费工费时而且较难保证质量。后者对地基的承载力要求比较高，地基的处理稍有不慎，会造成支架整体下沉，严重影响盖梁的施工质量。当墩柱较高时，支架庞大，需要巨额投入而且安装支架耗时耗力。水中施工无系梁桥墩时，支架法无法适用。针对上述问题，采用了抱箍法进行盖梁施工，该方法利用在墩柱上的适当部位安装抱箍并使之与墩柱夹紧产生的最大静摩擦力，来克服临时设施及盖梁的重量。其具有适用性强、经济性好和安全性高等特点，能产生极大的社会效益和经济效益。1.2 工法特点1.适用性强，不论地基承载力的大小、墩柱高度的高低，不论水中还是岸上、有无系梁，只要是圆柱墩就可采用。2.节约了地基处理、支架搭设和拆除的时间，有效缩短工期。556 3.避免了墩柱外观处理、支架下沉对盖梁质量的影响，消除质量隐患。4.减少了地基处理、支架施工等施工工序的费用，降低成本。1.3 适用范围适用于所有的圆柱墩盖梁，不适用于矩形墩。1.4 工艺原理1.4.1 抱箍支撑体系抱箍支撑体系由下至上依次如下：1.下抱箍采用 Q235 钢，厚度 16mm，高度 300mm；2.下抱箍采用 Q235 钢，厚度 16mm，高度 608mm；3.千斤顶采用 JRCS-1002 型；4.横桥向 I63a 工字钢，紧靠墩柱设置；5.纵桥向 I12 工字钢，长 4m，间距 40cm。1.4.2 抱箍承重原理用两个半圆形抱箍抱紧墩柱，在抱箍两端焊接牛腿，将盖梁底模的承重横梁通过千斤顶架在牛腿上，利用抱箍抱紧墩柱所产生的摩擦力来承担盖梁自重、模板自重、施工荷载等。图 1.4-1 抱箍支撑体系立面示意图557 图 1.4-2 抱箍支撑体系平面示意图图 1.4-3 抱箍支撑体系三维示意图1.5 施工工艺流程及操作要点1.5.1 工艺流程施工准备施工放样抱箍支撑体系安装铺设底模钢筋绑扎拆模...
