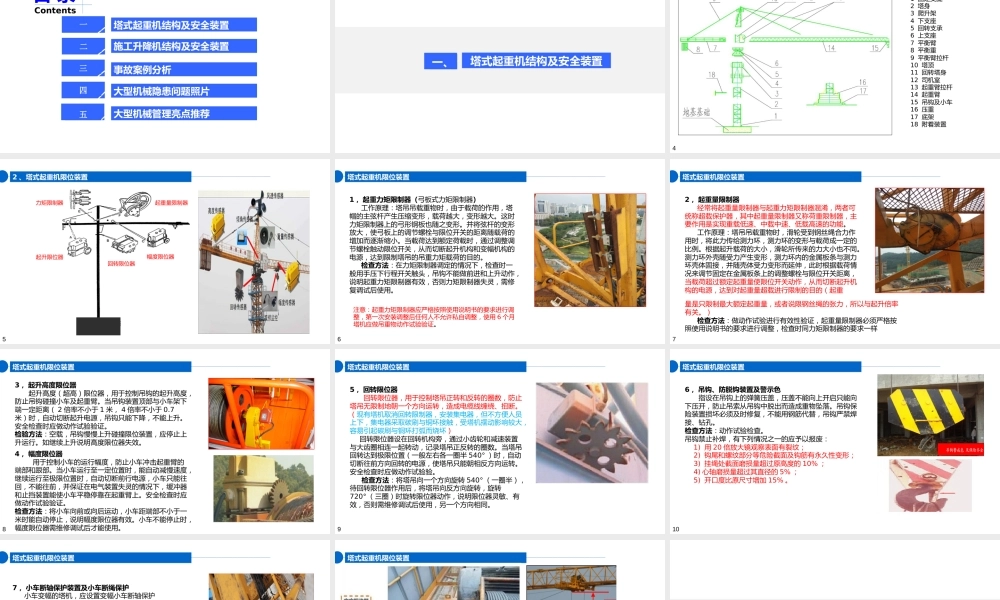

施工现场大型机械安全检查培训目 录Contents二三大型机械隐患问题照片三事故案例分析施工升降机结构及安全装置五大型机械管理亮点推荐四塔式起重机结构及安全装置二一 塔式起重机结构及安全装置一、1 、塔式起重机示意图4 1 固定支腿 2 塔身 3 爬升架 4 下支座 5 回转支承 6 上支座 7 平衡臂 8 平衡重 9 平衡臂拉杆 10 塔顶 11 回转塔身 12 司机室 13 起重臂拉杆 14 起重臂 15 吊钩及小车 16 压重 17 底架 18 附着装置2 、塔式起重机限位装置5回转限位器幅度限位器起重量限制器起升限位器力矩限制器塔式起重机限位装置61 ，起重力矩限制器（弓板式力矩限制器） 工作原理：塔吊吊载重物时，由于载荷的作用，塔帽的主弦杆产生压缩变形，载荷越大，变形越大。这时力矩限制器上的弓形钢板也随之变形。并将弦杆的变形放大，使弓板上的调节螺栓与限位开关的距离随载荷的增加而逐渐缩小。当载荷达到额定荷载时，通过调整调节螺栓触动限位开关，从而切断起升机构和变幅机构的电源，达到限制塔吊的吊重力矩载荷的目的。 检查方法：在力矩限制器调定的情况下，检查时一般用手压下行程开关触头，吊钩不能做前进和上升动作，说明起重力矩限制器有效，否则力矩限制器失灵，需修复调试后使用。注意：起重力矩限制器应严格按照使用说明书的要求进行调整，第一次安装调整后任何人不允许私自调整，使用 6 个月塔机应做吊重物动作试验验证。塔式起重机限位装置72 ，起重量限制器经常将起重量限制器与起重力矩限制器混淆，两者可统称超载保护器，其中起重量限制器又称荷重限制器，主要作用是实现重载低速、中载中速、低载高速的功能。工作原理：塔吊吊载重物时，滑轮受到钢丝绳合力作用时，将此力传给测力环，测力环的变形与载荷成一定的比例。根据起升载荷的大小，滑轮所传来的力大小也不同。测力环外壳随受力产生变形，测力环内的金属板条与测力环壳体固接，并随壳体受力变形而延伸，此时根据载荷情况来调节固定在金属板条上的调整螺栓与限位开关距离，当载荷超过额定起重量使限位开关动作，从而切断起升机构的电源，达到对起重量超载进行限制的目的（起重量是只限制最大额定起重量，或者说限钢丝绳的张力，所以与起升倍率有关。）检查方法：做动作试验进行有效性验证，起重量限制器必须严格按照使用说明书的要求进行调整，检查时同力矩限制器的要求一样塔式起重机限位装置83 ，起升高度限位器 起升高度（超高）限...
