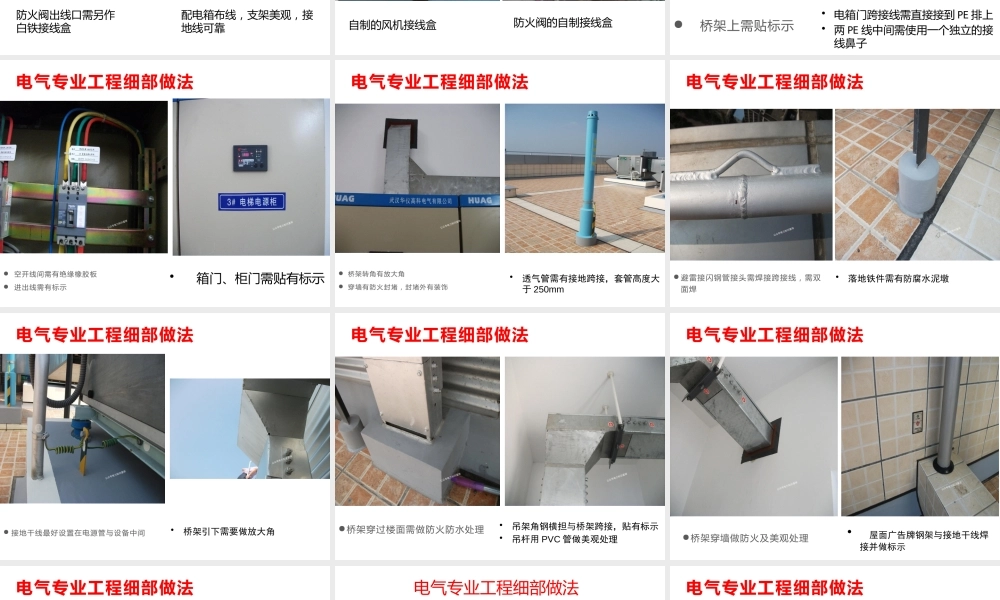

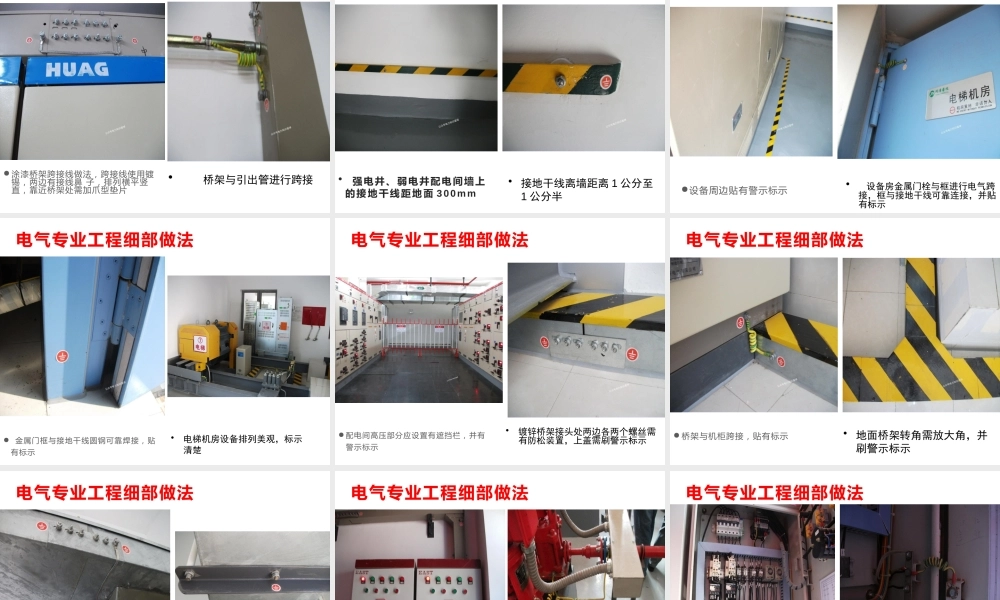

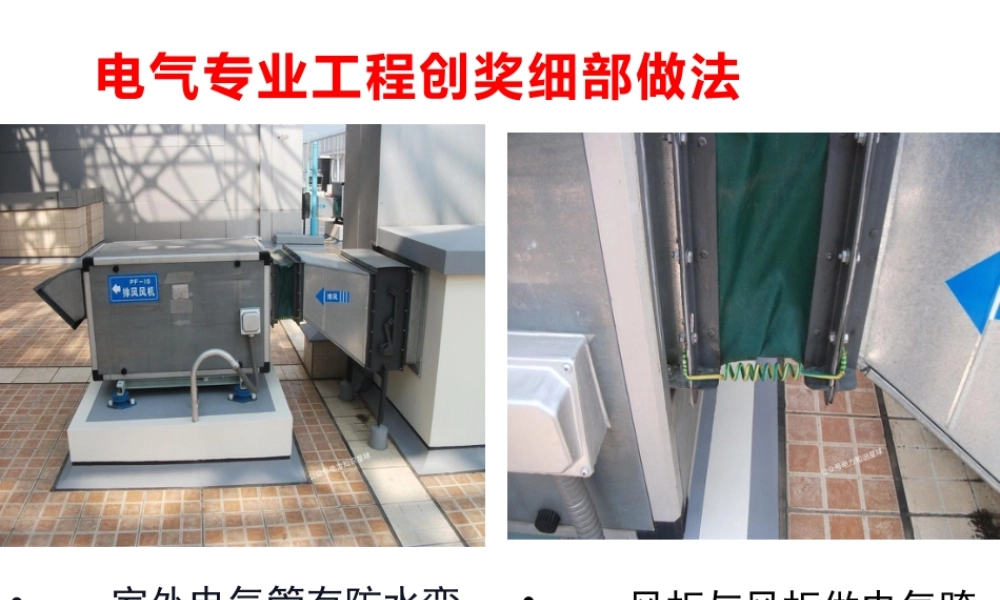

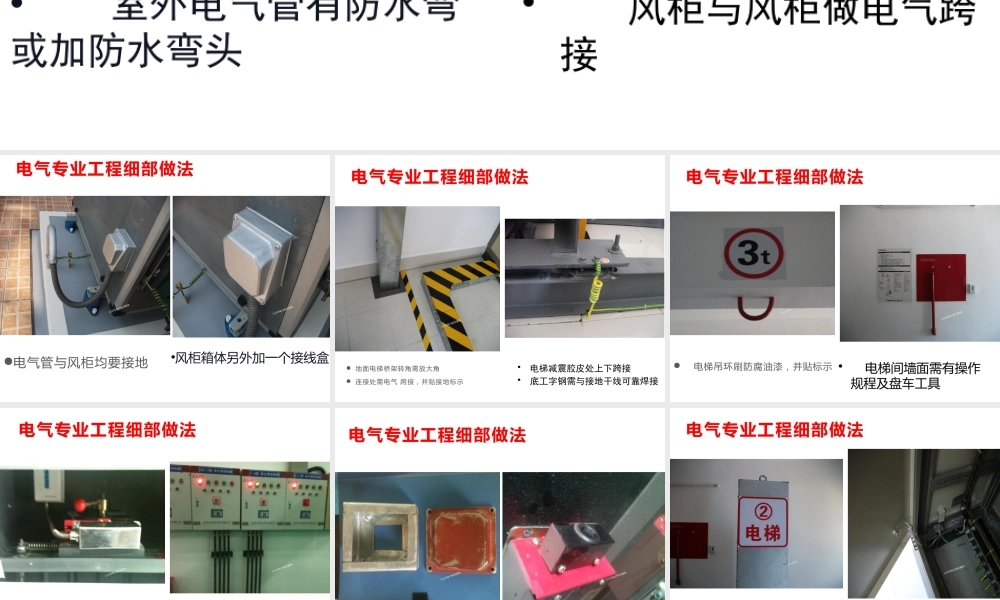

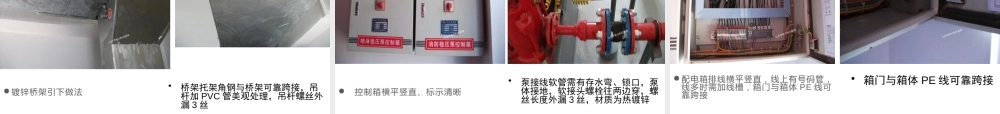

电气专业工程创奖细部做法• 室外电气管有防水弯或加防水弯头• 风柜与风柜做电气跨接●电气管与风柜均要接地电气专业工程细部做法•风柜箱体另外加一个接线盒● 地面电梯桥架转角需放大角● 连接处需电气 跨接，并贴接地标示•电梯减震胶皮处上下跨接•底工字钢需与接地干线可靠焊接电气专业工程细部做法● 电梯吊环刷防腐油漆，并贴标示 • 电梯间墙面需有操作规程及盘车工具电气专业工程细部做法电气专业工程细部做法防火阀出线口需另作白铁接线盒配电箱布线，支架美观，接地线可靠电气专业工程细部做法自制的风机接线盒防火阀的自制接线盒● 桥架上需贴标示电气专业工程细部做法• 电箱门跨接线需直接接到 PE 排上• 两 PE 线中间需使用一个独立的接线鼻子●空开线间需有绝缘橡胶板●进出线需有标示• 箱门、柜门需贴有标示电气专业工程细部做法● 桥架转角有放大角● 穿墙有防火封堵，封堵外有装饰•透气管需有接地跨接，套管高度大于 250mm电气专业工程细部做法● 避雷接闪钢管接头需焊接跨接线，需双面焊•落地铁件需有防腐水泥墩电气专业工程细部做法● 接地干线最好设置在电源管与设备中间•桥架引下需要做放大角电气专业工程细部做法●桥架穿过楼面需做防火防水处理•吊架角钢横担与桥架跨接，贴有标示•吊杆用 PVC 管做美观处理电气专业工程细部做法●桥架穿墙做防火及美观处理• 屋面广告牌钢架与接地干线焊接并做标示电气专业工程细部做法● 涂漆桥架跨接线做法，跨接线使用镀锡，两边有接线鼻 子，排列横平竖直，靠近桥架处需加爪型垫片• 桥架与引出管进行跨接电气专业工程细部做法• 强电井、弱电井配电间墙上的接地干线距地面 300mm• 接地干线离墙距离 1 公分至1 公分半电气专业工程细部做法●设备周边贴有警示标示• 设备房金属门栓与框进行电气跨接，框与接地干线可靠连接，并贴有标示电气专业工程细部做法● 金属门框与接地干线圆钢可靠焊接，贴有标示•电梯机房设备排列美观，标示清楚电气专业工程细部做法● 配电间高压部分应设置有遮挡栏，并有警示标示•镀锌桥架接头处两边各两个螺丝需有防松装置，上盖需刷警示标示电气专业工程细部做法● 桥架与机柜跨接，贴有标示• 地面桥架转角需放大角，并刷警示标示电气专业工程细部做法● 镀锌桥架引下做法•桥架托架角钢与桥架可靠跨接，吊杆加 PVC 管美观处理，吊杆螺丝外漏 3 丝电气专业工程细部做法● 控制箱横平竖直、标示清晰...
