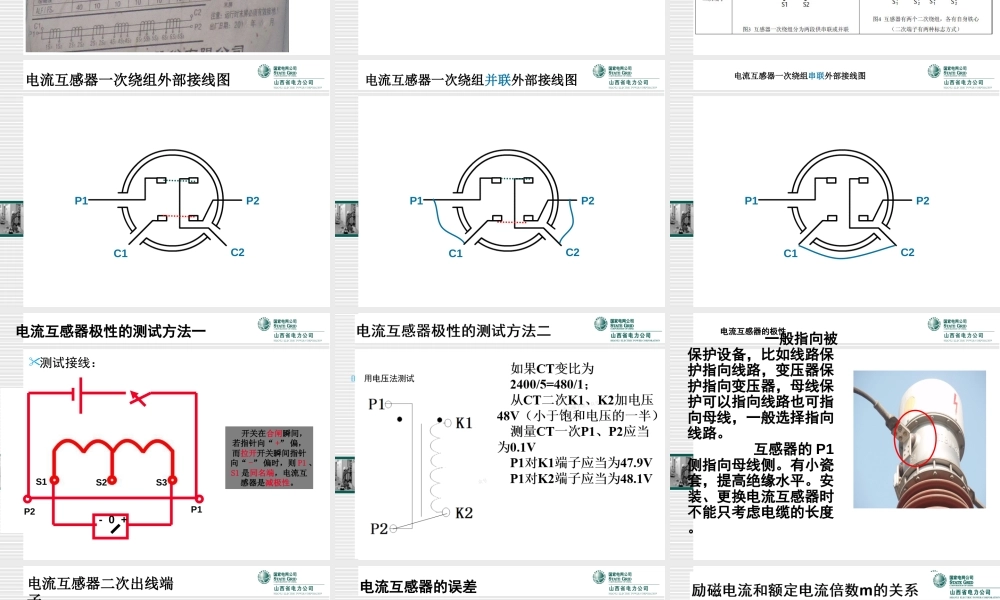

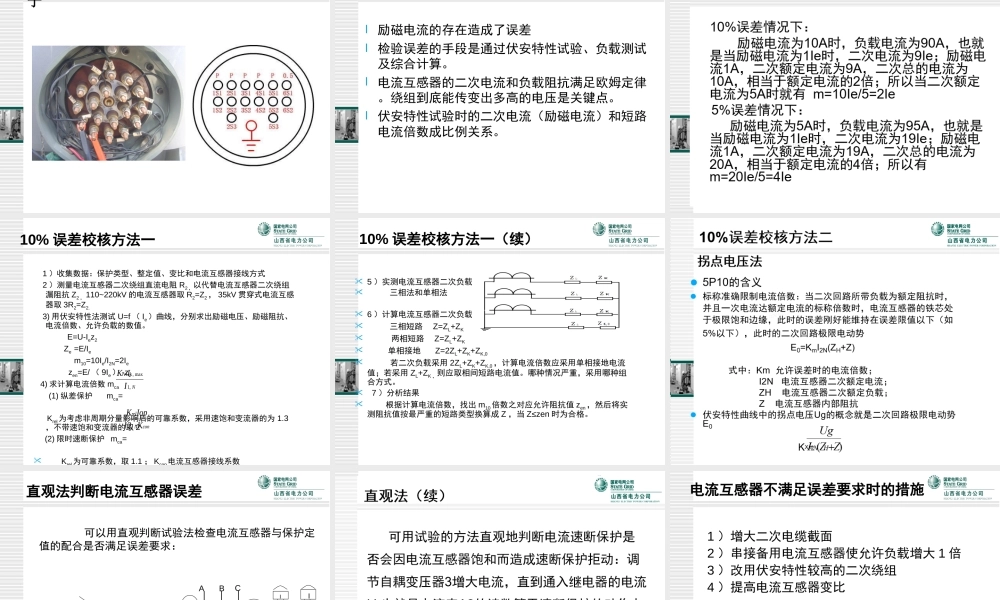

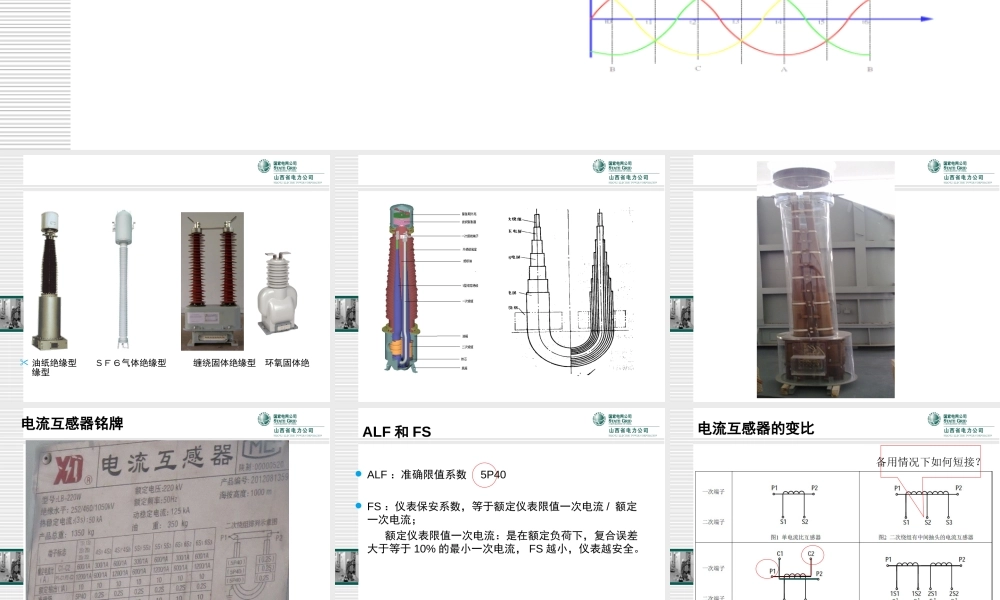

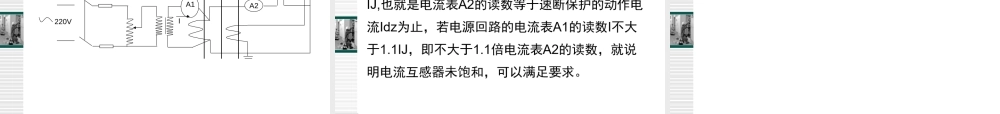

电流互感器 及其回路 油纸绝缘型 ＳＦ６气体绝缘型 缠绕固体绝缘型 环氧固体绝缘型电流互感器铭牌ALF 和 FS ALF ：准确限值系数 5P40 FS ：仪表保安系数，等于额定仪表限值一次电流 / 额定一次电流； 额定仪表限值一次电流：是在额定负荷下，复合误差大于等于 10% 的最小一次电流， FS 越小，仪表越安全。电流互感器的变比备用情况下如何短接？P1C2C1P2电流互感器一次绕组外部接线图P1C2C1P2电流互感器一次绕组并联外部接线图P1C2C1P2电流互感器一次绕组串联外部接线图P1P2S1S2S3- 0 +电流互感器极性的测试方法一测试接线： 开关在合闸瞬间，若指针向“ +” 偏，而拉开开关瞬间指针向“ -” 偏时，则 P1 、S1 是同名端，电流互感器是减极性。电流互感器极性的测试方法二 一般指向被保护设备，比如线路保护指向线路，变压器保护指向变压器，母线保护可以指向线路也可指向母线，一般选择指向线路。 互感器的 P1侧指向母线侧。有小瓷套，提高绝缘水平。安装、更换电流互感器时不能只考虑电缆的长度。电流互感器的极性电流互感器二次出线端子电流互感器的误差l 励磁电流的存在造成了误差l 检验误差的手段是通过伏安特性试验、负载测试及综合计算。l 电流互感器的二次电流和负载阻抗满足欧姆定律。绕组到底能传变出多高的电压是关键点。l 伏安特性试验时的二次电流（励磁电流）和短路电流倍数成比例关系。励磁电流和额定电流倍数 m 的关系10% 误差校核方法一 1 ）收集数据：保护类型、整定值、变比和电流互感器接线方式 2 ）测量电流互感器二次绕组直流电阻 R2 ，以代替电流互感器二次绕组漏阻抗 Z2 ，110~220kV 的电流互感器取 R2=Z2， 35kV 贯穿式电流互感器取 3R2=Z2. 3) 用伏安特性法测试 U=f （ Ie）曲线，分别求出励磁电压、励磁阻抗、电流倍数、允许负载的数值。 E=U-Iez2 Ze =E/Ie m10=10Ie/I2N=2Ie zen=E/ （ 9Ie） -z2 4) 求计算电流倍数 mca (1) 纵差保护 mca= Krel为考虑非周期分量影响后的可靠系数，采用速饱和变流器的为 1.3，不带速饱和变流器的取 2 (2) 限时速断保护 mca= Krel为可靠系数，取 1.1 ； Kcon电流互感器接线系数conNrelKIIopK,2NkrelIIK,1, max 5 ）实测电流互感器二次负载 三相法和单相法 6 ）计算电流互感器二次负载 三相短路 Z=ZL+ZK 两相短路 Z=ZL+ZK 单相接地 Z=2ZL+ZK+ZK,0 若二次负载采用...
