电气工程常用裸导线、电缆、硬母线规格型号及主要用途VIP免费

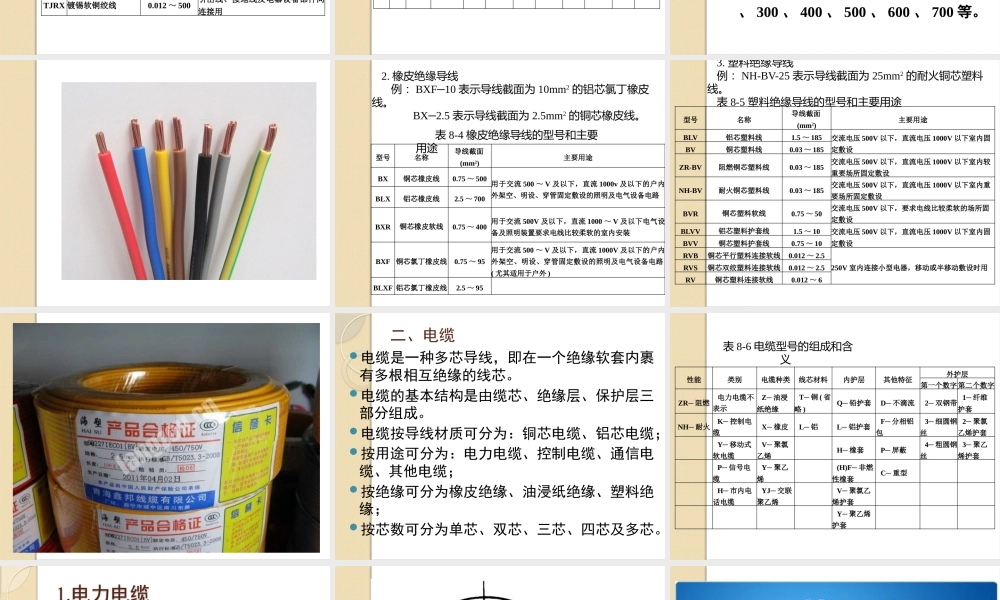

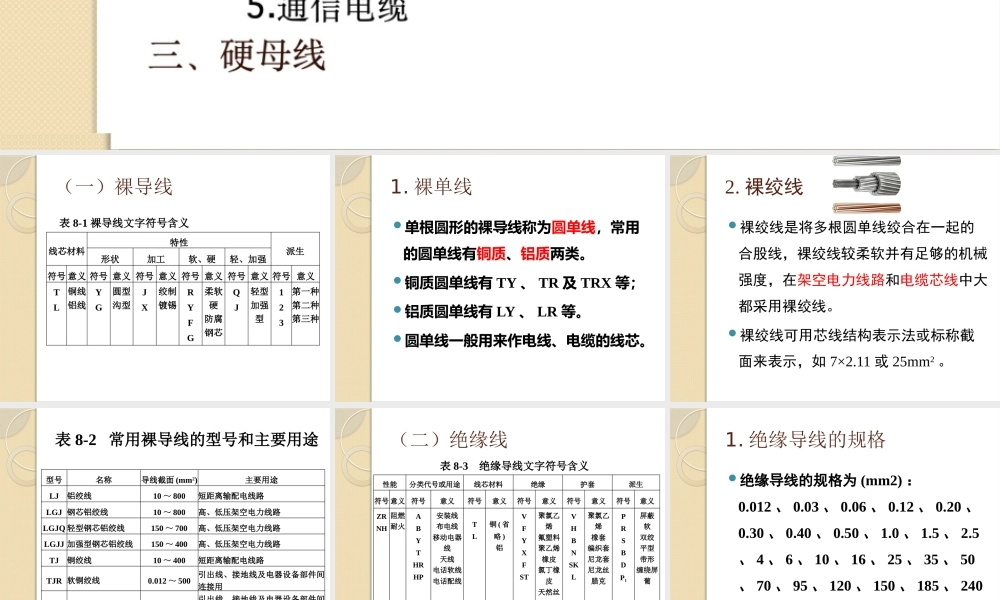

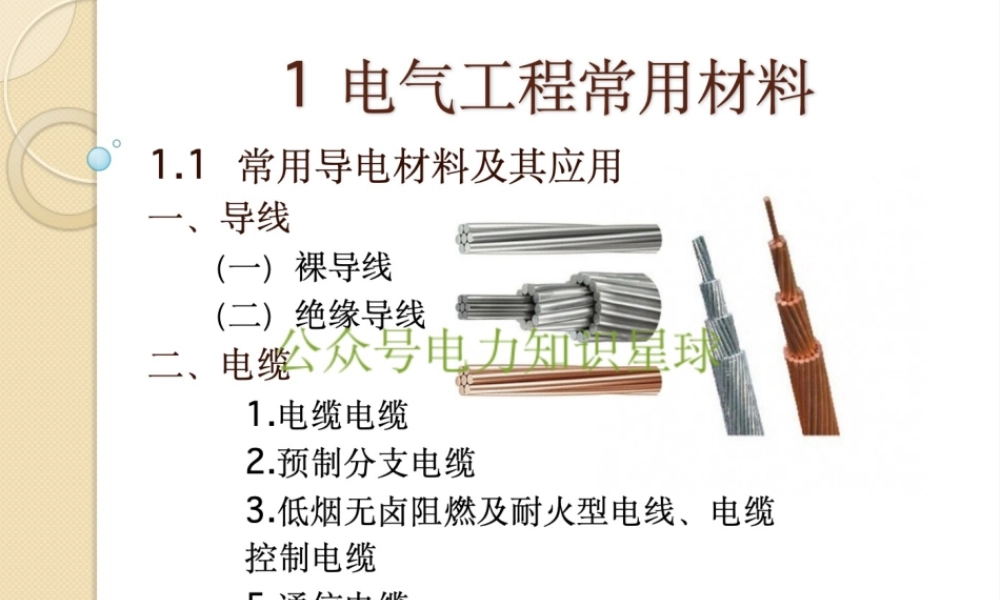

1 电气工程常用材料（一）裸导线线芯材料特性派生形状加工软、硬轻、加强符号 意义 符号 意义 符号 意义 符号 意义 符号 意义 符号 意义TL铜线铝线YG圆型沟型JX绞制镀锡RYFG柔软硬防腐钢芯QJ轻型加强型123第一种第二种第三种表 8-1 裸导线文字符号含义1. 裸单线单根圆形的裸导线称为圆单线，常用的圆单线有铜质、铝质两类。铜质圆单线有 TY 、 TR 及 TRX 等；铝质圆单线有 LY 、 LR 等。圆单线一般用来作电线、电缆的线芯。2. 裸绞线裸绞线是将多根圆单线绞合在一起的合股线，裸绞线较柔软并有足够的机械强度，在架空电力线路和电缆芯线中大都采用裸绞线。裸绞线可用芯线结构表示法或标称截面来表示，如 7×2.11 或 25mm2 。表 8-2 常用裸导线的型号和主要用途型号名称导线截面 (mm2)主要用途LJ铝绞线10 ～ 800短距离输配电线路LGJ 钢芯铝绞线10 ～ 800高、低压架空电力线路LGJQ 轻型钢芯铝绞线150 ～ 700高、低压架空电力线路LGJJ 加强型钢芯铝绞线150 ～ 400高、低压架空电力线路TJ铜绞线10 ～ 400短距离输配电线路TJR 软铜绞线0.012 ～ 500引出线、接地线及电器设备部件间连接用TJRX 镀锡软铜绞线0.012 ～ 500引出线、接地线及电器设备部件间连接用（二）绝缘线性能分类代号或用途线芯材料绝缘护套派生符号 意义符号意义符号意义符号意义符号意义符号意义ZRNH阻燃耐火ABYTHRHP安装线布电线移动电器线天线电话软线电话配线TL铜 ( 省略 )铝VFYXFST聚氯乙烯氟塑料聚乙烯橡皮氯丁橡皮天然丝VHBNSKL聚氯乙烯橡套编织套尼龙套尼龙丝腊克PRSBDP1屏蔽软双绞平型带形缠绕屏葡表 8-3 绝缘导线文字符号含义1. 绝缘导线的规格绝缘导线的规格为 (mm2) ：0.012 、 0.03 、 0.06 、 0.12 、 0.20 、0.30 、 0.40 、 0.50 、 1.0 、 1.5 、 2.5、 4 、 6 、 10 、 16 、 25 、 35 、 50、 70 、 95 、 120 、 150 、 185 、 240、 300 、 400 、 500 、 600 、 700 等。型号名称导线截面(mm2)主要用途BX铜芯橡皮线0.75 ～ 500 用于交流 500 ～ V 及以下，直流 1000v 及以下的户内外架空、明设、穿管固定敷设的照明及电气设备电路BLX铝芯橡皮线2.5 ～ 700BXR铜芯橡皮软线0.75 ～ 400 用于交流 500V 及以下，直流 1000 ～ V 及以下电气设备及照明装置要求电线比较柔软的室内安装BXF 铜芯氯丁橡皮线0.75 ...
