变压器的运行及使用VIP免费

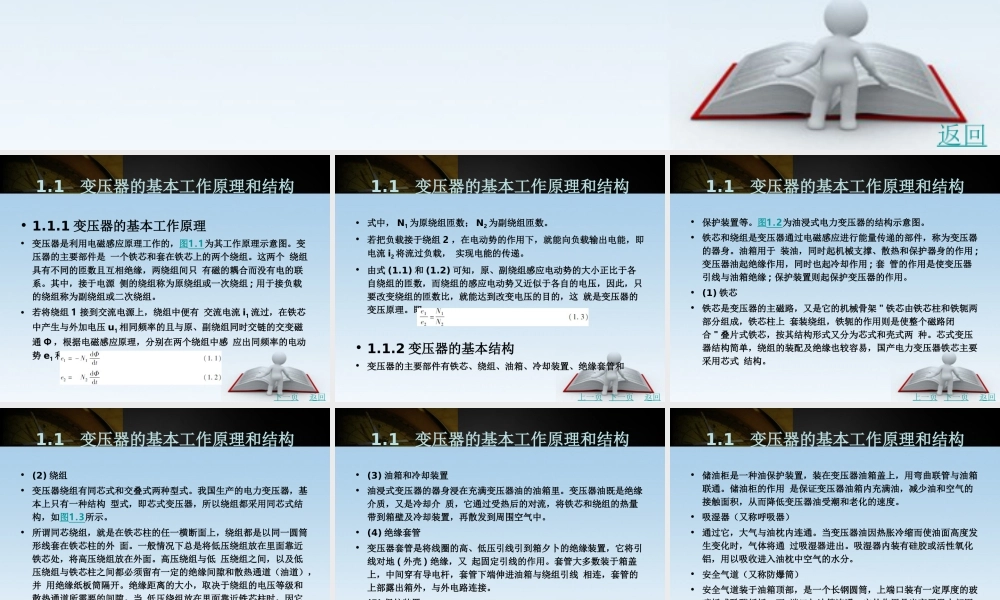

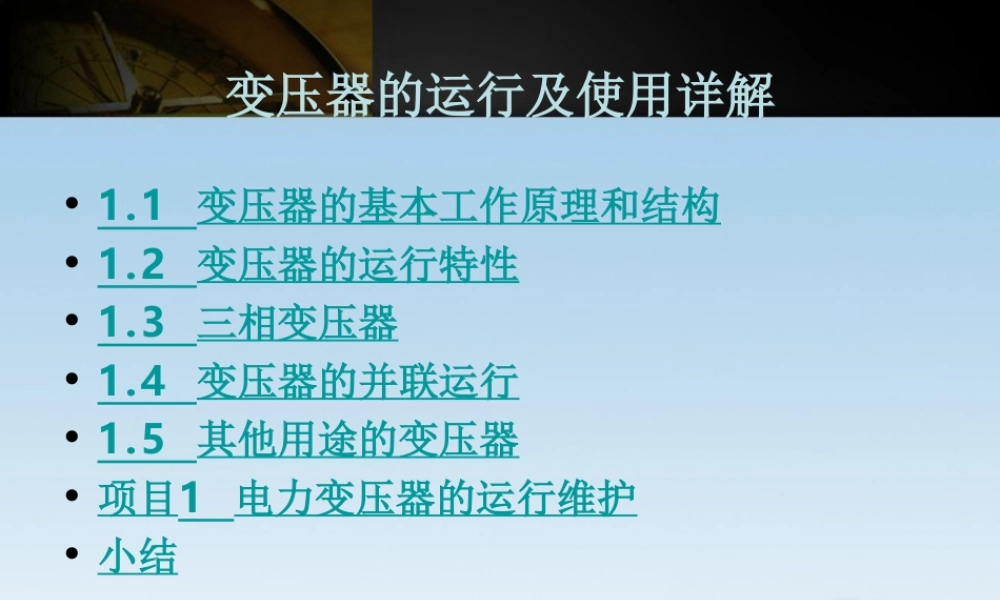

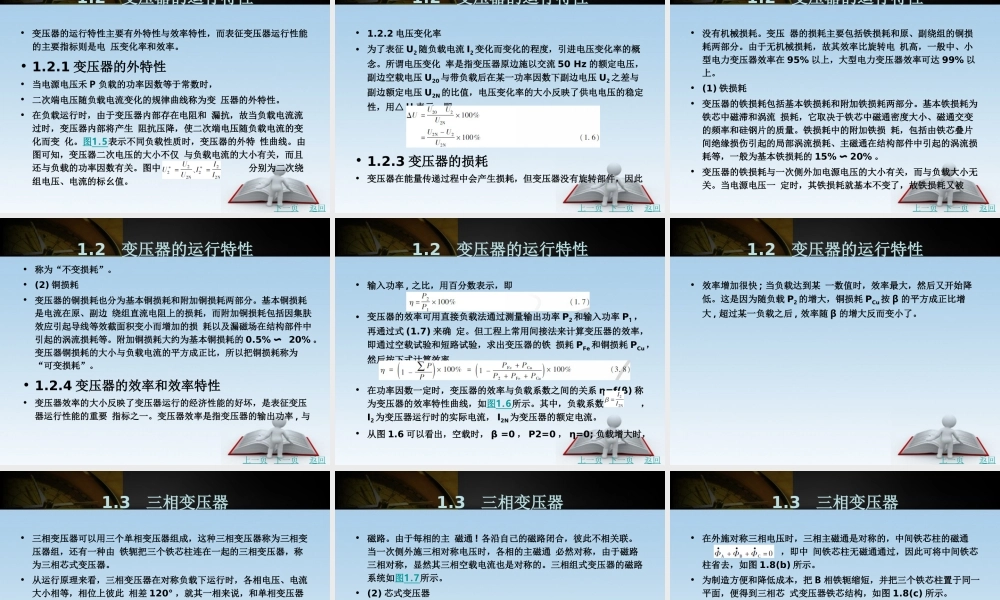

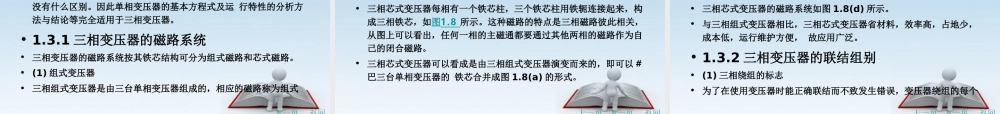

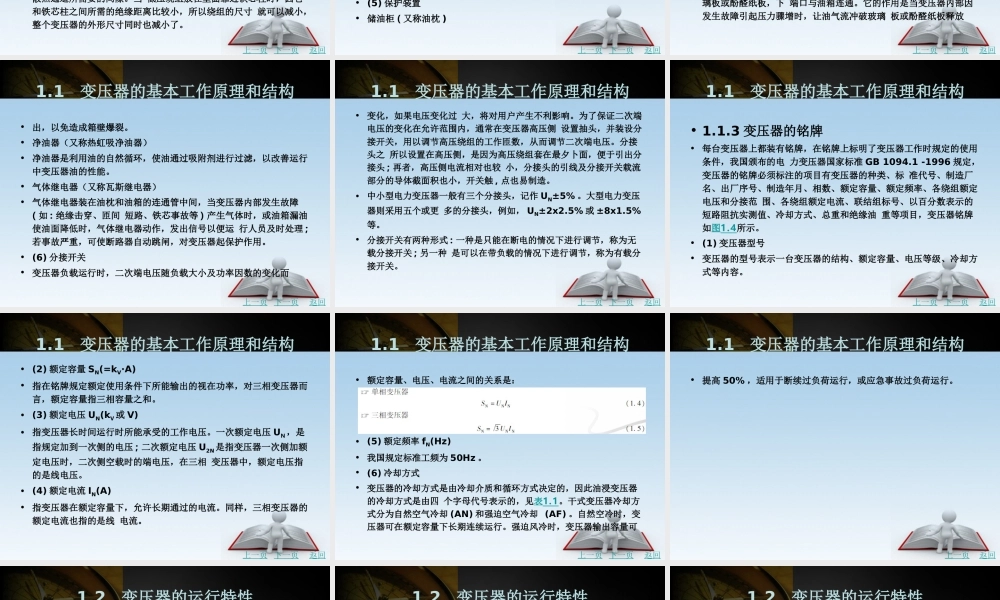

变压器的运行及使用详解• 1.1 变压器的基本工作原理和结构• 1.2 变压器的运行特性• 1.3 三相变压器• 1.4 变压器的并联运行• 1.5 其他用途的变压器• 项目1 电力变压器的运行维护• 小结返回1.1 变压器的基本工作原理和结构• 1.1.1 变压器的基本工作原理• 变压器是利用电磁感应原理工作的，图1.1为其工作原理示意图。变压器的主要部件是 一个铁芯和套在铁芯上的两个绕组。这两个 绕组具有不同的匝数且互相绝缘，两绕组间只 有磁的耦合而没有电的联系。其中，接于电源 侧的绕组称为原绕组或一次绕组 ; 用于接负载 的绕组称为副绕组或二次绕组。• 若将绕组 1 接到交流电源上，绕组中便有 交流电流 i1 流过，在铁芯中产生与外加电压 u1 相同频率的且与原、副绕组同时交链的交变磁通 Φ ，根据电磁感应原理，分别在两个绕组中感 应出同频率的电动势 e1 和 e2 。下一页返回1.1 变压器的基本工作原理和结构• 式中， N1 为原绕组匝数； N2 为副绕组匝数。• 若把负载接于绕组 2 ，在电动势的作用下，就能向负载输出电能，即电流 i2 将流过负载， 实现电能的传递。• 由式 (1.1) 和 (1.2) 可知，原、副绕组感应电动势的大小正比于各自绕组的匝数，而绕组的感应电动势又近似于各自的电压，因此，只要改变绕组的匝数比，就能达到改变电压的目的，这 就是变压器的变压原理。即• 1.1.2 变压器的基本结构• 变压器的主要部件有铁芯、绕组、油箱、冷却装置、绝缘套管和上一页 下一页返回1.1 变压器的基本工作原理和结构• 保护装置等。图1.2为油浸式电力变压器的结构示意图。• 铁芯和绕组是变压器通过电磁感应进行能量传递的部件，称为变压器的器身。油箱用于 装油，同时起机械支撑、散热和保护器身的作用 ;变压器油起绝缘作用，同时也起冷却作用 ; 套 管的作用是使变压器引线与油箱绝缘 ; 保护装置则起保护变压器的作用。• (1) 铁芯• 铁芯是变压器的主磁路，又是它的机械骨架 " 铁芯由铁芯柱和铁轭两部分组成，铁芯柱上 套装绕组，铁轭的作用则是使整个磁路闭合 " 叠片式铁芯，按其结构形式又分为芯式和壳式两 种。芯式变压器结构简单，绕组的装配及绝缘也较容易，国产电力变压器铁芯主要采用芯式 结构。上一页 下一页返回1.1 变压器的基本工作原理和结构• (2) 绕组• 变压器绕组有同芯式和交叠式两种型式。我国生产的电力变压器，基本上只有一种结构 型...
