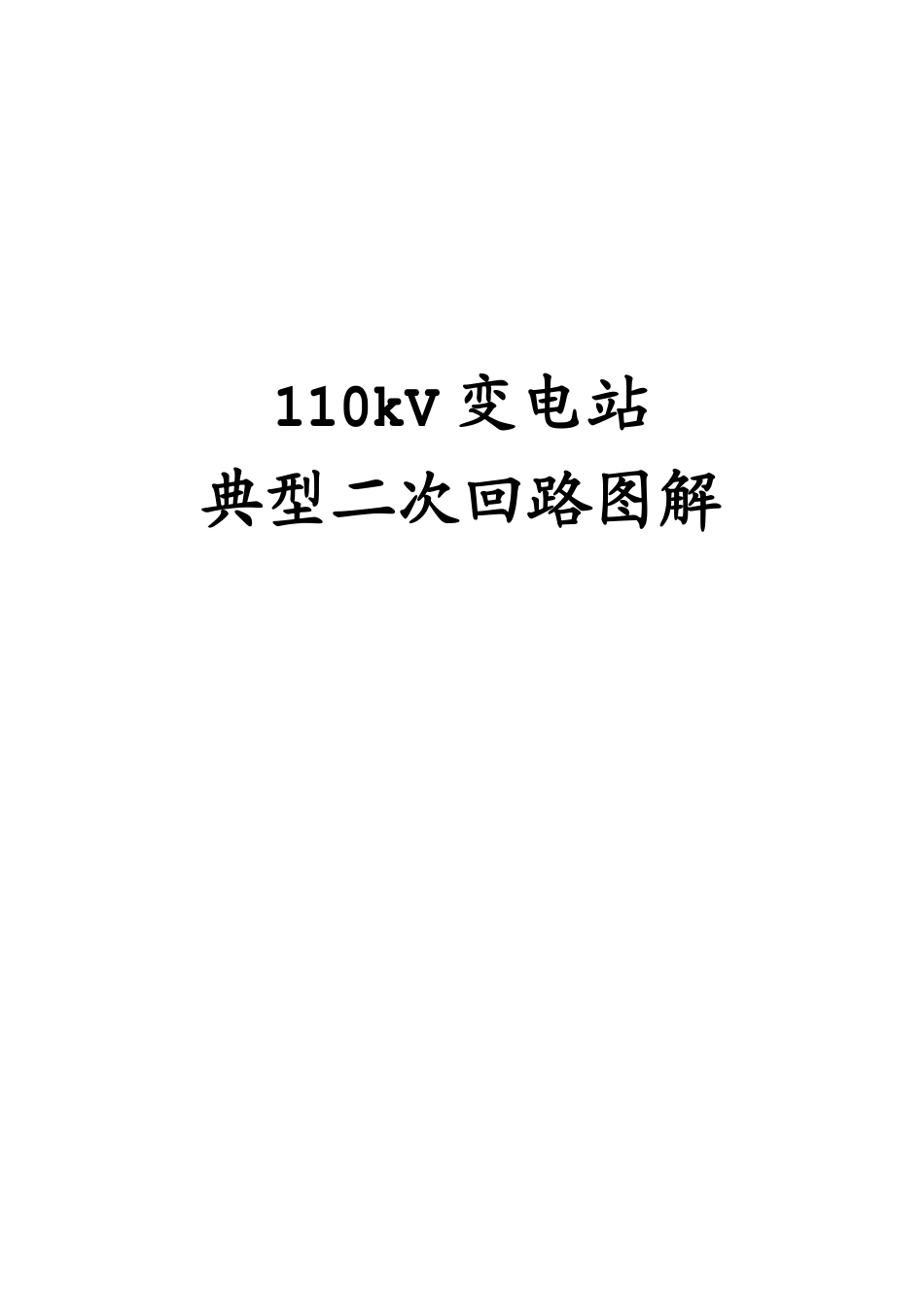

110kV变电站典型二次回路图解VIP免费

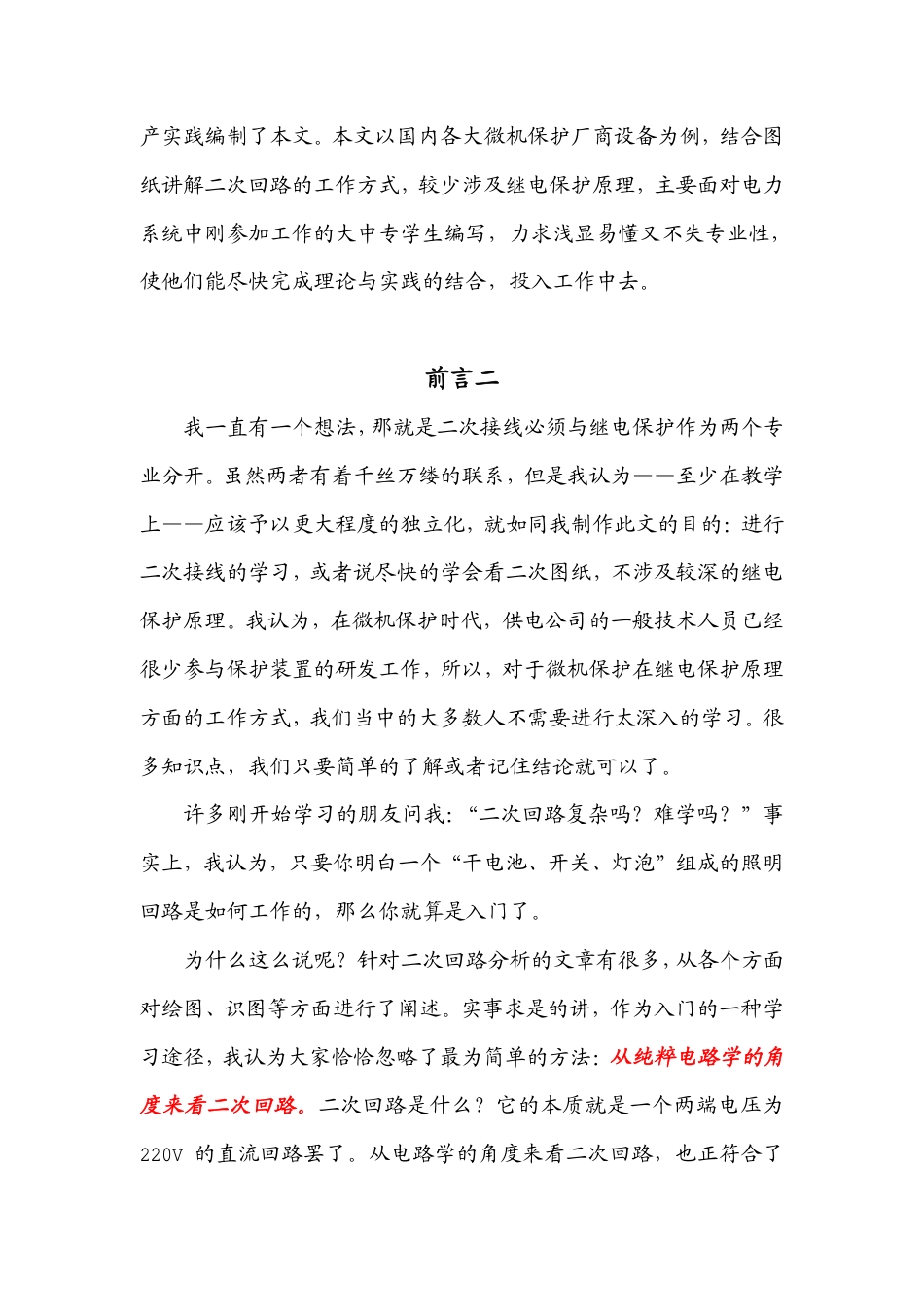

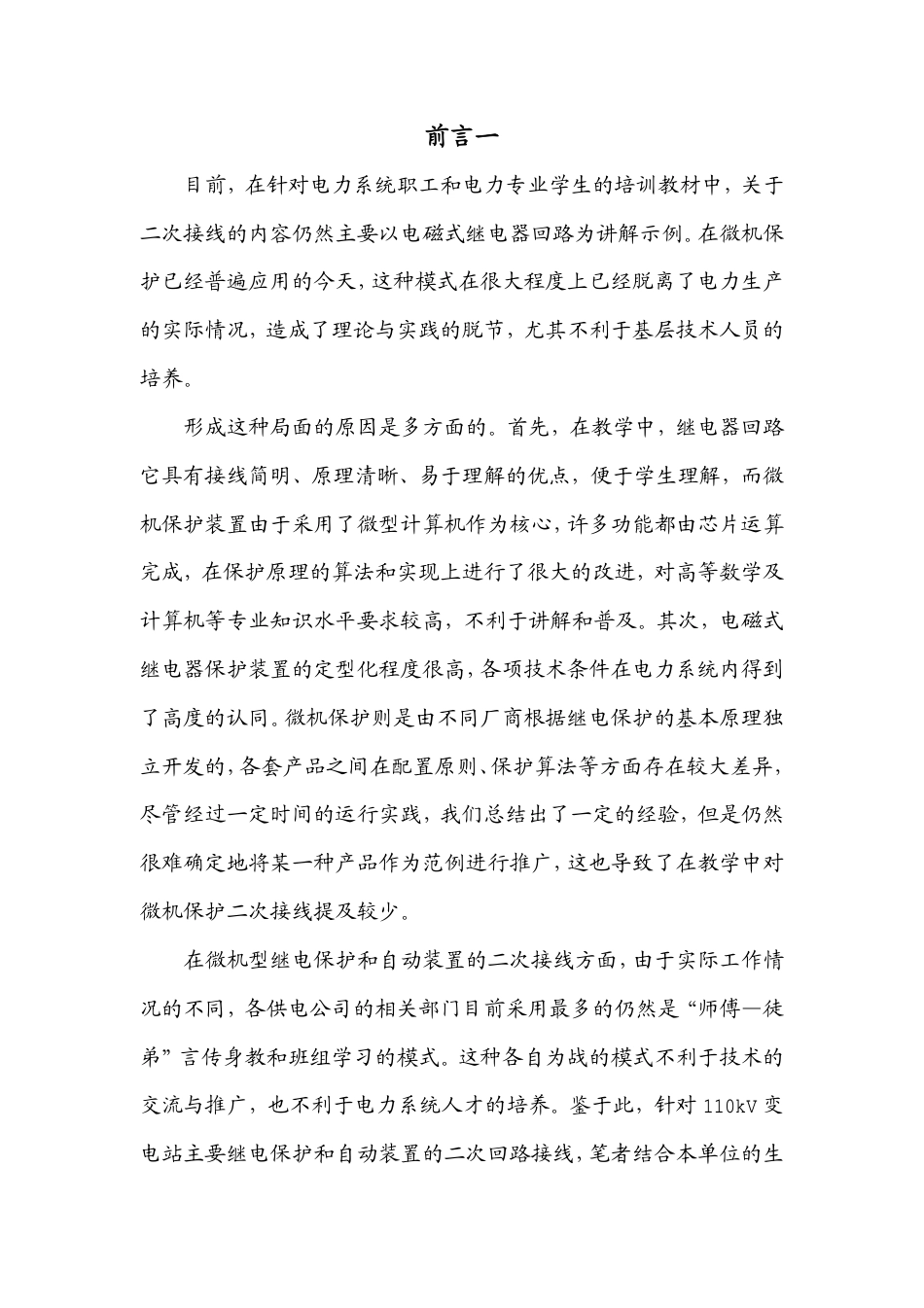

110kV 变电站 典型二次回路图解 前言一 目前，在针对电力系统职工和电力专业学生的培训教材中，关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。在微机保护已经普遍应用的今天，这种模式在很大程度上已经脱离了电力生产的实际情况，造成了理论与实践的脱节，尤其不利于基层技术人员的培养。 形成这种局面的原因是多方面的。首先，在教学中，继电器回路它具有接线简明、原理清晰、易于理解的优点，便于学生理解，而微机保护装置由于采用了微型计算机作为核心，许多功能都由芯片运算完成，在保护原理的算法和实现上进行了很大的改进，对高等数学及计算机等专业知识水平要求较高，不利于讲解和普及。其次，电磁式继电器保护装置的定型化程度很高，各项技术条件在电力系统内得到了高度的认同。微机保护则是由不同厂商根据继电保护的基本原理独立开发的，各套产品之间在配置原则、保护算法等方面存在较大差异，尽管经过一定时间的运行实践，我们总结出了一定的经验，但是仍然很难确定地将某一种产品作为范例进行推广，这也导致了在教学中对微机保护二次接线提及较少。 在微机型继电保护和自动装置的二次接线方面，由于实际工作情况的不同，各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。这种各自为战的模式不利于技术的交流与推广，也不利于电力系统人才的培养。鉴于此，针对 110kV 变电站主要继电保护和自动装置的二次回路接线，笔者结合本单位的生 产实践编制了本文。本文以国内各大微机保护厂商设备为例，结合图纸讲解二次回路的工作方式，较少涉及继电保护原理，主要面对电力系统中刚参加工作的大中专学生编写，力求浅显易懂又不失专业性，使他们能尽快完成理论与实践的结合，投入工作中去。 前言二 我一直有一个想法，那就是二次接线必须与继电保护作为两个专业分开。虽然两者有着千丝万缕的联系，但是我认为——至少在教学上——应该予以更大程度的独立化，就如同我制作此文的目的：进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。我认为，在微机保护时代，供电公司的一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。很多知识点，我们只要简单的了解或者记住结论就可以了。 许多刚开始学习的朋友问我：“二次回路复杂吗？难学吗？”事实上，我认为，只要你明...
