附件1:线路杆塔预制微型桩基础设计优化原则VIP免费

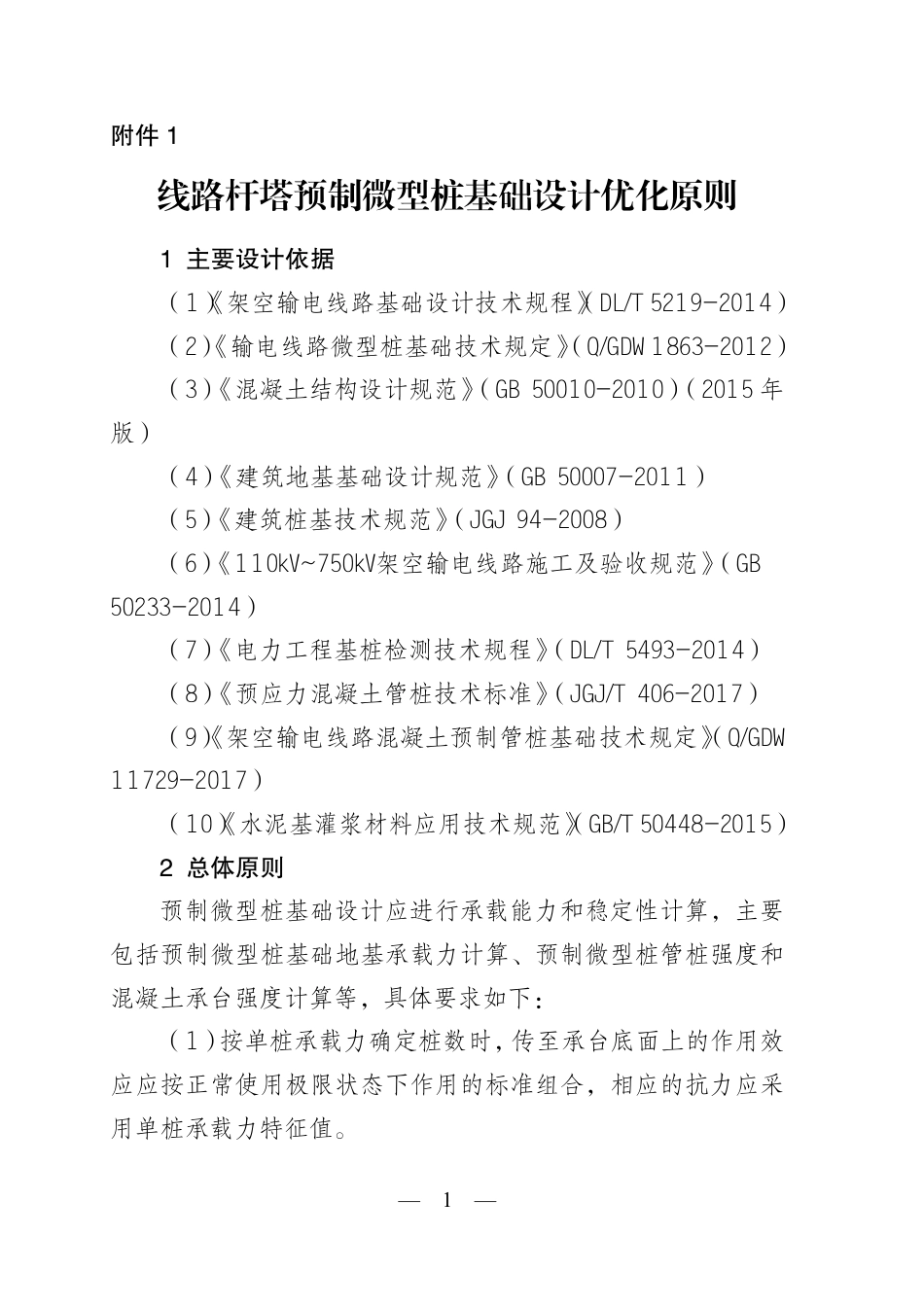

附件1:线路杆塔预制微型桩基础设计优化原则_第1页
1/7

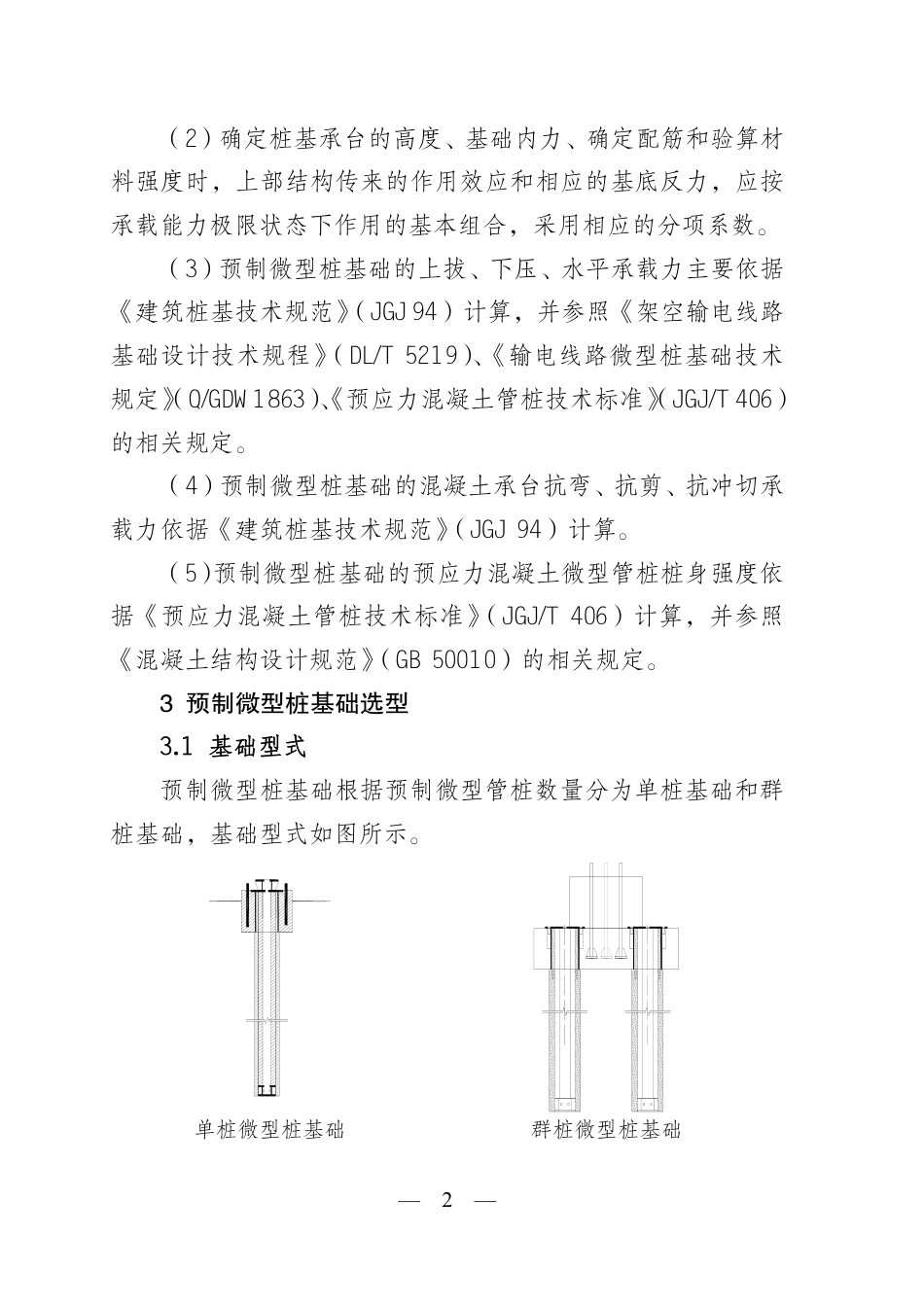

附件1:线路杆塔预制微型桩基础设计优化原则_第2页
2/7

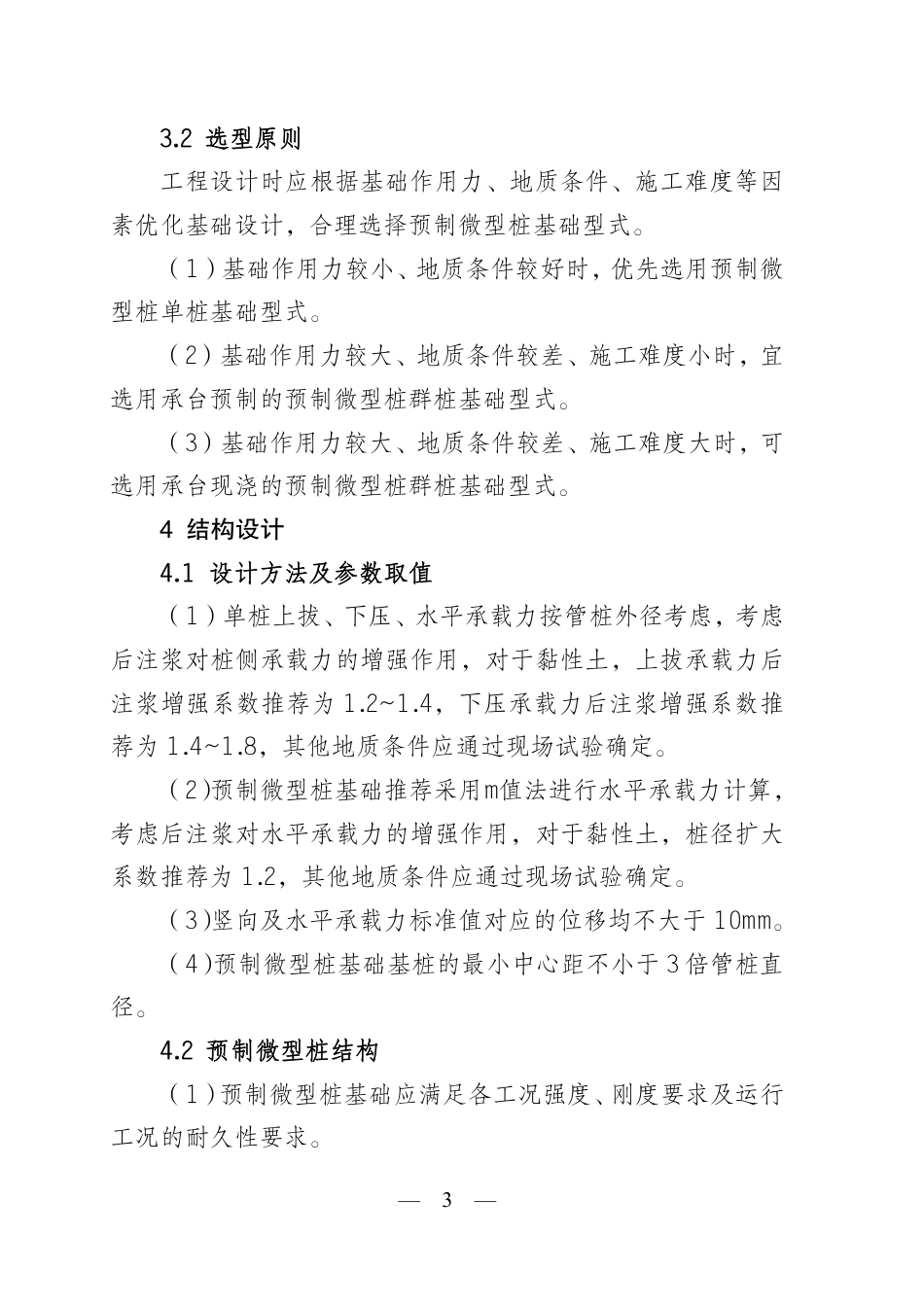

附件1:线路杆塔预制微型桩基础设计优化原则_第3页
3/7
—1—附件 1线路杆塔预制微型桩基础设计优化原则1 主要设计依据(1)《架空输电线路基础设计技术规程》(DL/T 5219-2014)(2)《输电线路微型桩基础技术规定》(Q/GDW 1863-2012)(3)《混凝土结构设计规范》(GB 50010-2010)(2015 年版)(4)《建筑地基基础设计规范》(GB 50007-2011)(5)《建筑桩基技术规范》(JGJ 94-2008)(6)《110kV~750kV架空输电线路施工及验收规范》(GB50233-2014)(7)《电力工程基桩检测技术规程》(DL/T 5493-2014)(8)《预应力混凝土管桩技术标准》(JGJ/T 406-2017)(9)《架空输电线路混凝土预制管桩基础技术规定》(Q/GDW11729-2017)(10)《水泥基灌浆材料应用技术规范》(GB/T 50448-2015)2 总体原则预制微型桩基础设计应进行承载能力和稳定性计算,主要包括预制微型桩基础地基承载力计算、预制微型桩管桩强度和混凝土承台强度计算等,具体要求如下:(1)按单桩承载力确定桩数时,传至承台底面上的作用效应应按正常使用极限状态下作用的标准组合,相应的抗力应采用单桩承载力特征值。—2—(2)确定桩基承台的高度、基础内力、确定配筋和验算材料强度时,上部结构传来的作用效应和相应的基底反力,应按承载能力极限状态下作用的基本组合,采用相应的分项系数。(3)预制微型桩基础的上拔、下压、水平承载力主要依据《建筑桩基技术规范》(JGJ 94)计算,并参照《架空输电线路基础设计技术规程》(DL/T 5219)、《输电线路微型桩基础技术规定》(Q/GDW 1863)、《预应力混凝土管桩技术标准》(JGJ/T 406)的相关规定。(4)预制微型桩基础的混凝土承台抗弯、抗剪、抗冲切承载力依据《建筑桩基技术规范》(JGJ 94)计算。(5)预制微型桩基础的预应力混凝土微型管桩桩身强度依据《预应力混凝土管桩技术标准》(JGJ/T 406)计算,并参照《混凝土结构设计规范》(GB 50010)的相关规定。3 预制微型桩基础选型3.1 基础型式预制微型桩基础根据预制微型管桩数量分为单桩基础和群桩基础,基础型式如图所示。单桩微型桩基础群桩微型桩基础—3—3.2 选型原则工程设计时应根据基础作用力、地质条件、施工难度等因素优化基础设计,合理选择预制微型桩基础型式。(1)基础作用力较小、地质条件较好时,优先选用预制微型桩单桩基础型式。(2)基础作用力较大、地质条件较差、施工难度小时,宜选用承台预制的预制微型桩群桩基础型式。(3)基础作用力较大、地质条件较差、施工难度大时,...
