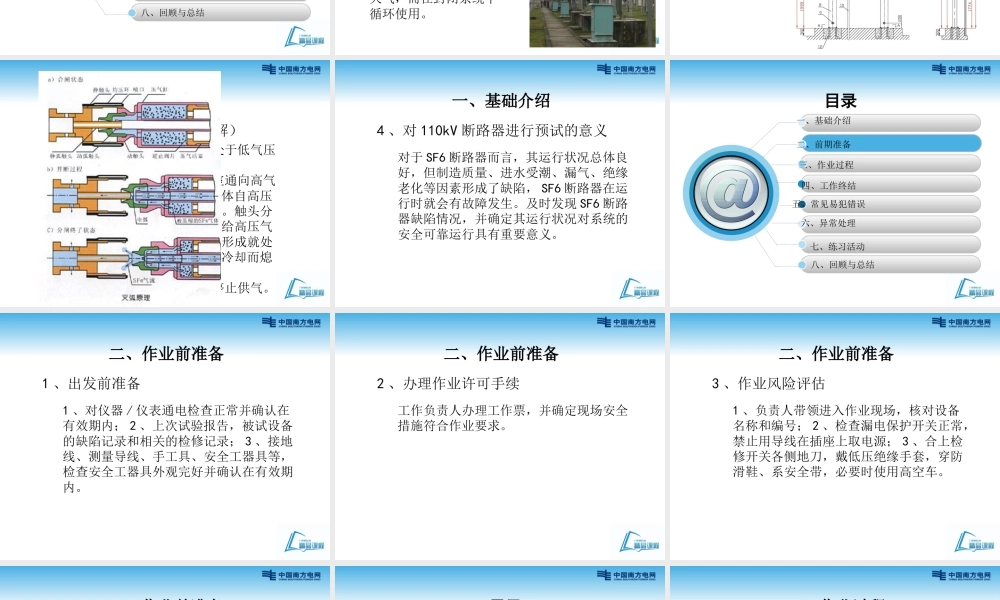

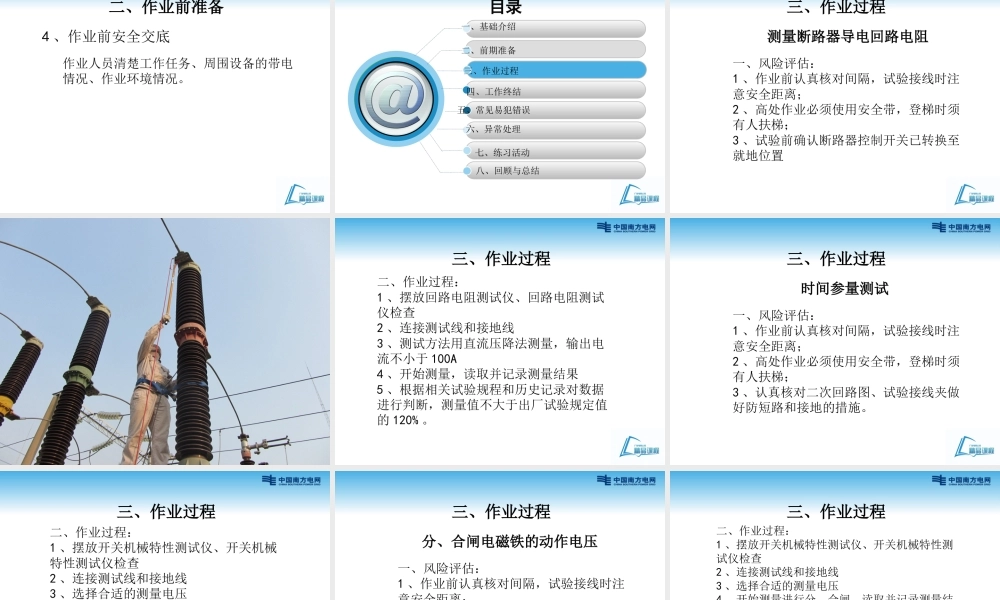

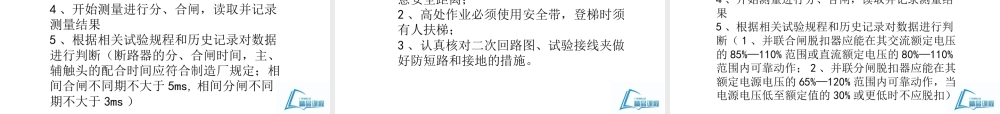

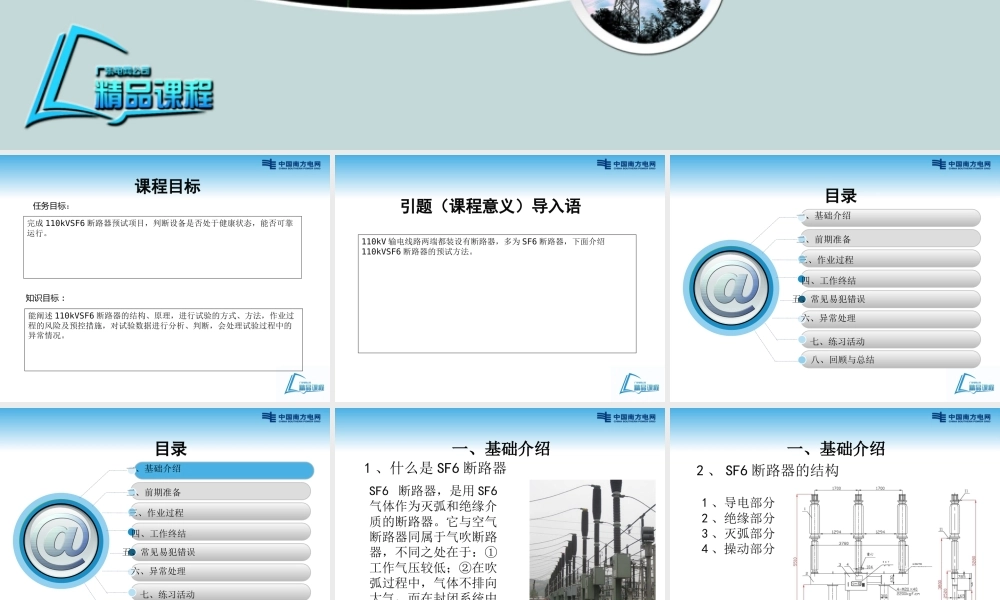

110kVSF6 断路器预防性试验课程目标完成 110kVSF6 断路器预试项目，判断设备是否处于健康状态，能否可靠运行。任务目标：能阐述 110kVSF6 断路器的结构、原理，进行试验的方式、方法，作业过程的风险及预控措施，对试验数据进行分析、判断，会处理试验过程中的异常情况。知识目标 :引题（课程意义）导入语110kV 输电线路两端都装设有断路器，多为 SF6 断路器，下面介绍110kVSF6 断路器的预试方法。目录一、基础介绍二、前期准备三、作业过程四、工作终结五、常见易犯错误六、异常处理七、练习活动八、回顾与总结目录一、基础介绍二、前期准备三、作业过程四、工作终结五、常见易犯错误六、异常处理七、练习活动八、回顾与总结一、基础介绍1 、什么是 SF6 断路器SF6 断路器，是用 SF6 气体作为灭弧和绝缘介质的断路器。它与空气断路器同属于气吹断路器，不同之处在于：①工作气压较低；②在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。一、基础介绍2 、 SF6 断路器的结构1 、导电部分 2 、绝缘部分 3 、灭弧部分 4 、操动部分一、基础介绍3 、 SF6 断路器的原理 ( 图解）① 触头闭合，整个灭弧装置处于低气压的 SF6 气体中。② 断路器接分闸信号，灭弧室通向高气压系统的主阀打开，高压 SF6 气体自高压区顺着箭头所示方向进入触头区。触头分离，打开位于动触头上的通道，给高压气体提供了出路。因此，电弧一经形成就处于 SF6 气体的气流中，受到强烈冷却而熄灭。③ 电弧熄灭后，主阀关闭，停止供气。一、基础介绍4 、对 110kV 断路器进行预试的意义对于 SF6 断路器而言，其运行状况总体良好，但制造质量、进水受潮、漏气、绝缘老化等因素形成了缺陷， SF6 断路器在运行时就会有故障发生。及时发现 SF6 断路器缺陷情况，并确定其运行状况对系统的安全可靠运行具有重要意义。目录一、基础介绍二、前期准备三、作业过程四、工作终结五、常见易犯错误六、异常处理七、练习活动八、回顾与总结二、作业前准备1 、出发前准备1 、对仪器 / 仪表通电检查正常并确认在有效期内； 2 、上次试验报告，被试设备的缺陷记录和相关的检修记录； 3 、接地线、测量导线、手工具、安全工器具等，检查安全工器具外观完好并确认在有效期内。二、作业前准备2 、办理作业许可手续工作负责人办理工作票，并确定现场安全措施符合作业要求。二、作业前准备3 、作业风险评估1 、负责人带领进入作业现场...
