高低压成套电气设备知识培训VIP免费

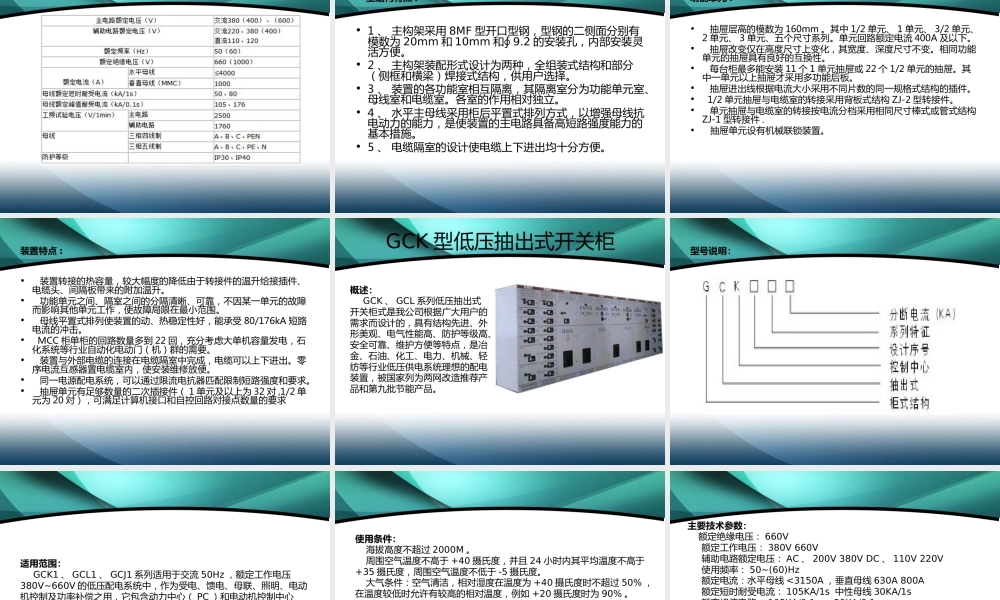

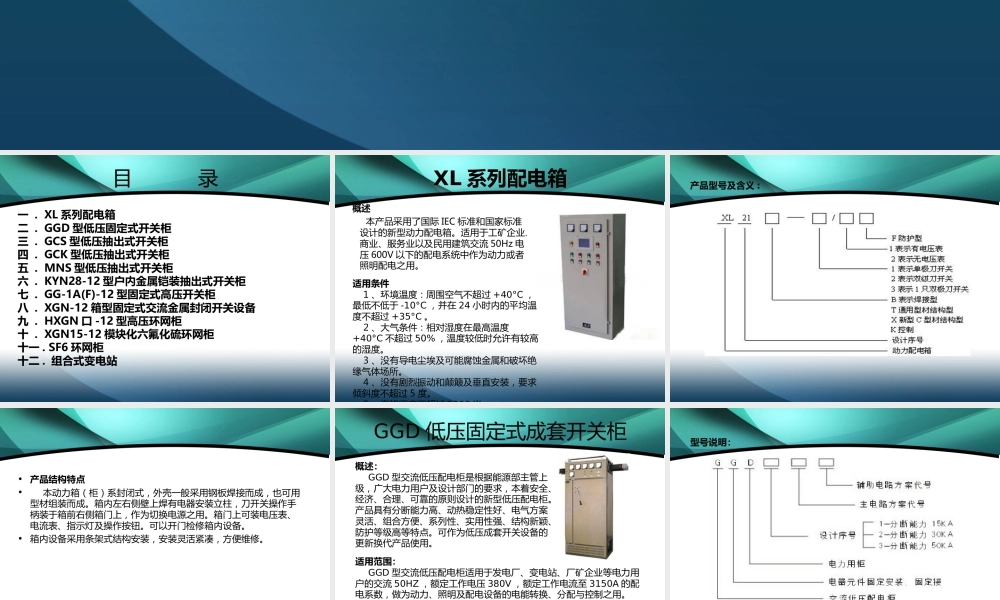

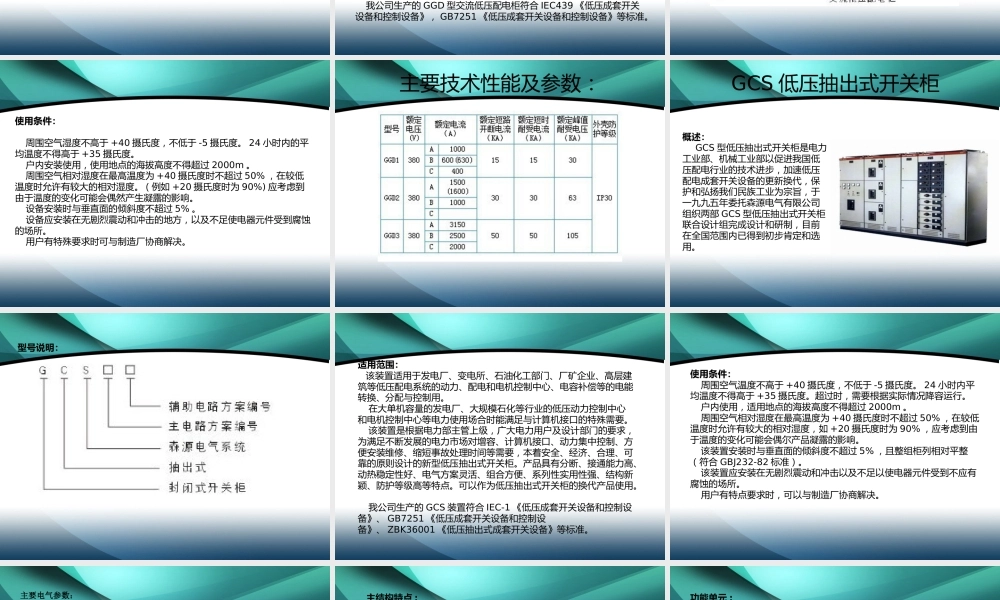

目 录一 . XL 系列配电箱二 . GGD 型低压固定式开关柜三 . GCS 型低压抽出式开关柜四 . GCK 型低压抽出式开关柜五 . MNS 型低压抽出式开关柜六 . KYN28-12 型户内金属铠装抽出式开关柜七 . GG-1A(F)-12 型固定式高压开关柜 八 . XGN-12 箱型固定式交流金属封闭开关设备九 . HXGN 口 -12 型高压环网柜十 . XGN15-12 模块化六氟化硫环网柜十一 . SF6 环网柜十二 . 组合式变电站XL 系列配电箱 概述 本产品采用了国际 IEC 标准和国家标准设计的新型动力配电箱。适用于工矿企业、商业、服务业以及民用建筑交流 50Hz 电压 600V 以下的配电系统中作为动力或者照明配电之用。适用条件 1 、环境温度：周围空气不超过 +40°C ，最低不低于 -10°C ，并在 24 小时内的平均温度不超过 +35°C 。 2 、大气条件：相对湿度在最高温度+40°C 不超过 50% ，温度较低时允许有较高的湿度。 3 、没有导电尘埃及可能腐蚀金属和破坏绝缘气体场所。 4 、没有剧烈振动和颠簸及垂直安装，要求倾斜度不超过 5 度。5海拔高度不超过 2000 米产品型号及含义 :• 产品结构特点• 本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、电流表、指示灯及操作按钮。可以开门检修箱内设备。• 箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。GGD 低压固定式成套开关柜概述： GGD 型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。适用范围： GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50HZ ，额定工作电压 380V ，额定工作电流至 3150A 的配电系数，做为动力、照明及配电设备的电能转换、分配与控制之用。 我公司生产的 GGD 型交流低压配电柜符合 IEC439 《低压成套开关设备和控制设备》， GB7251 《低压成套开关设备和控制设备》等标准。型号说明：使用条件： 周围空气湿度不高于 +40 摄氏度，不低于 -5 摄氏度。 24 小时内的平均温度不得高于 +35 摄氏度。 户内安装使...
