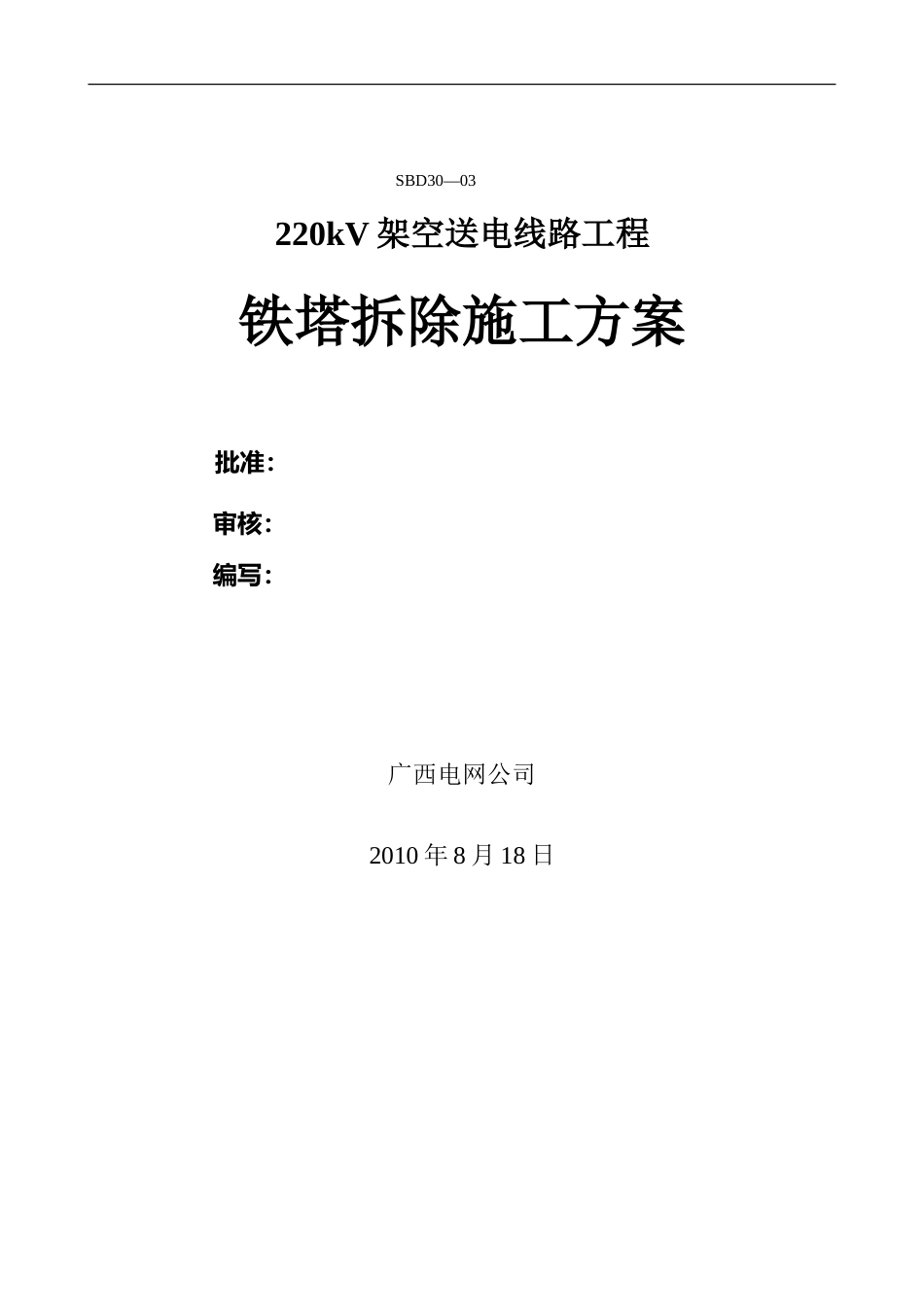

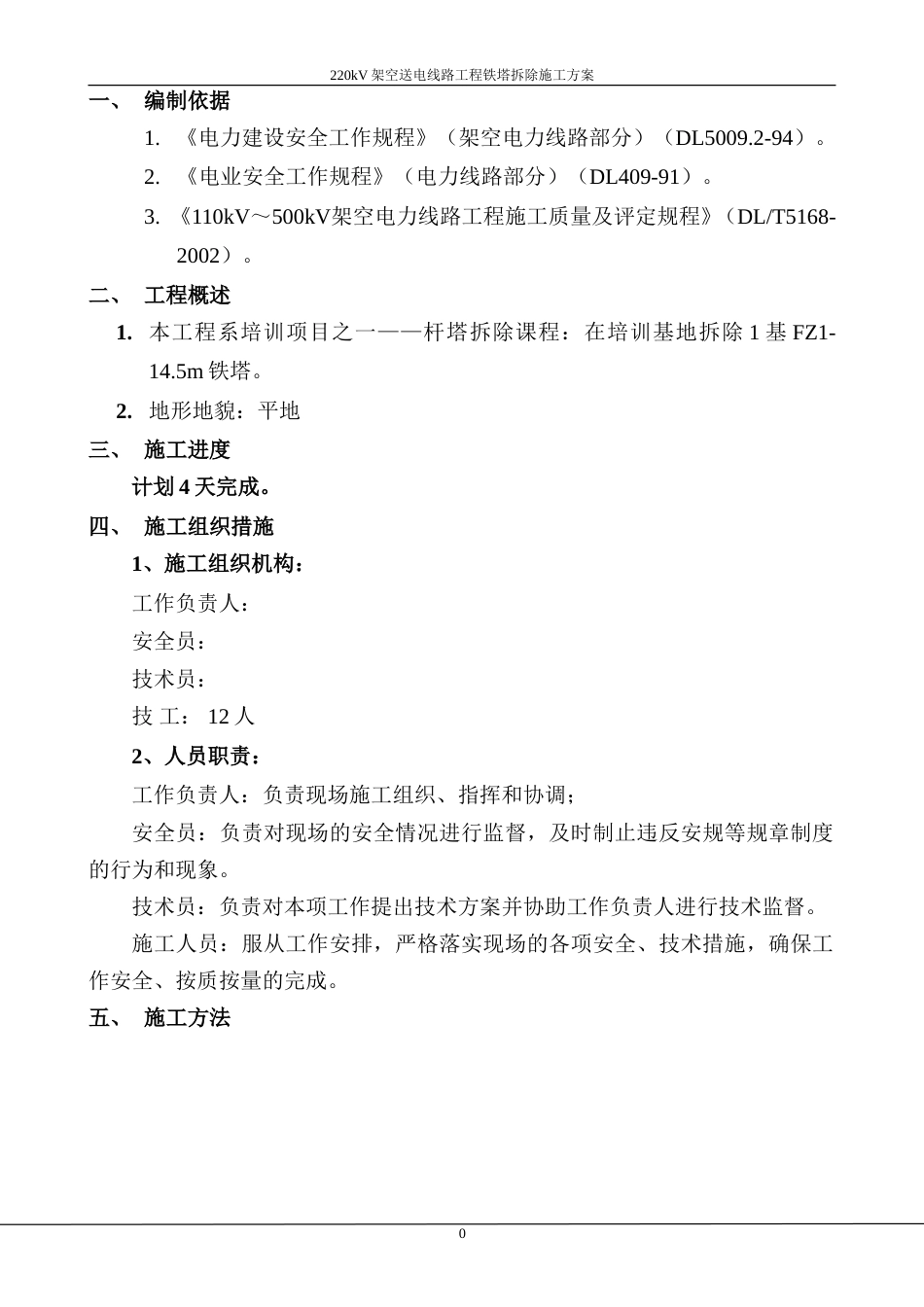

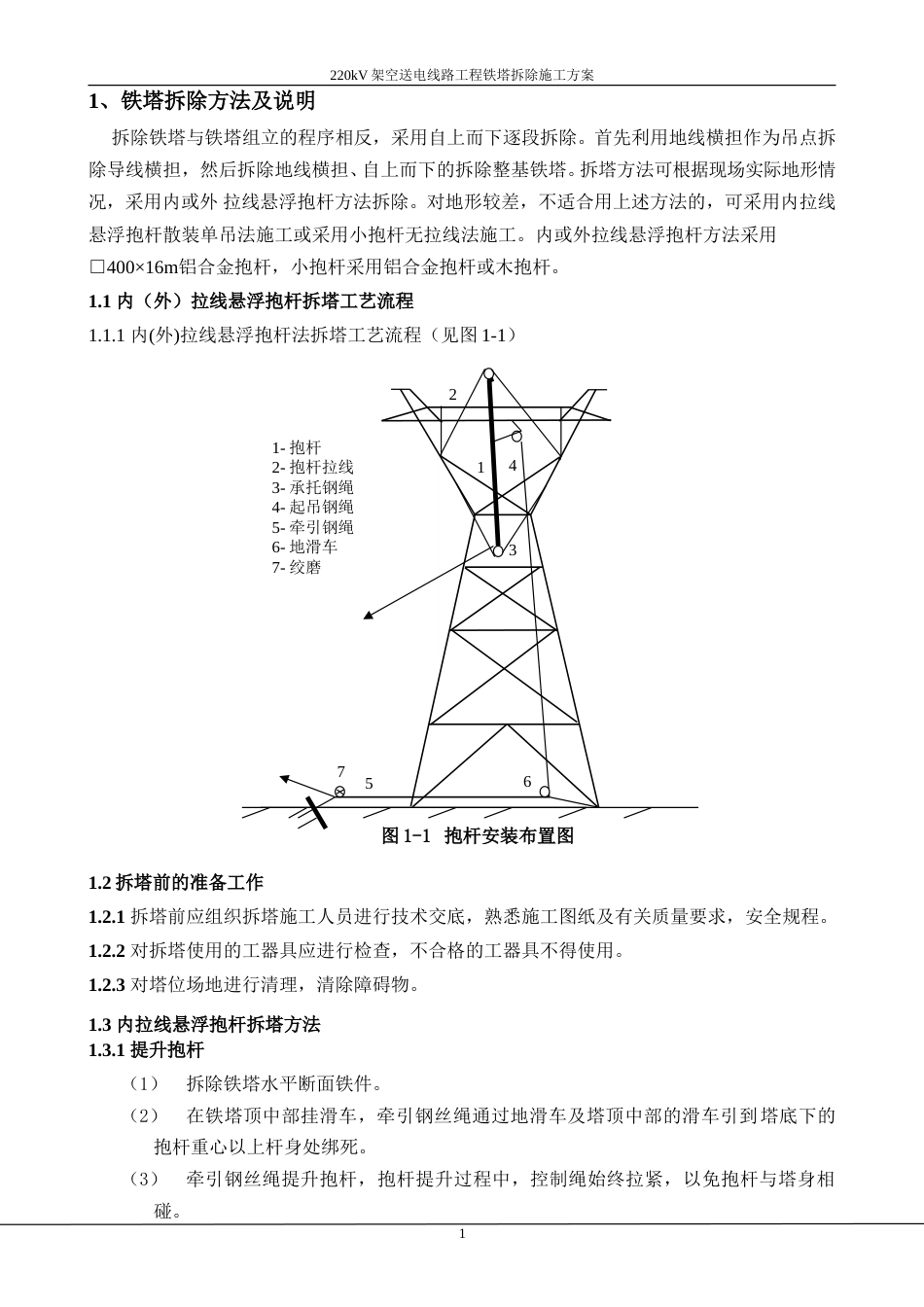

SBD30—03220kV 架空送电线路工程铁塔拆除施工方案 批准： 审核： 编写： 广西电网公司2010 年 8 月 18 日220kV 架空送电线路工程铁塔拆除施工方案一、 编制依据1. 《电力建设安全工作规程》（架空电力线路部分）（DL5009.2-94）。2. 《电业安全工作规程》（电力线路部分）（DL409-91）。3. 《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）。二、 工程概述1. 本工程系培训项目之一——杆塔拆除课程：在培训基地拆除 1 基 FZ1-14.5m 铁塔。2. 地形地貌：平地三、 施工进度计划 4 天完成。四、 施工组织措施1、施工组织机构：工作负责人： 安全员： 技术员：技 工： 12 人2、人员职责：工作负责人：负责现场施工组织、指挥和协调；安全员：负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。技术员：负责对本项工作提出技术方案并协助工作负责人进行技术监督。施工人员：服从工作安排，严格落实现场的各项安全、技术措施，确保工作安全、按质按量的完成。五、 施工方法 0220kV 架空送电线路工程铁塔拆除施工方案1、铁塔拆除方法及说明 拆除铁塔与铁塔组立的程序相反，采用自上而下逐段拆除。首先利用地线横担作为吊点拆除导线横担，然后拆除地线横担、自上而下的拆除整基铁塔。拆塔方法可根据现场实际地形情况，采用内或外 拉线悬浮抱杆方法拆除。对地形较差，不适合用上述方法的，可采用内拉线悬浮抱杆散装单吊法施工或采用小抱杆无拉线法施工。内或外拉线悬浮抱杆方法采用□400×16m铝合金抱杆，小抱杆采用铝合金抱杆或木抱杆。1.1 内（外）拉线悬浮抱杆拆塔工艺流程1.1.1 内(外)拉线悬浮抱杆法拆塔工艺流程（见图 1-1）1.2 拆塔前的准备工作1.2.1 拆塔前应组织拆塔施工人员进行技术交底，熟悉施工图纸及有关质量要求，安全规程。1.2.2 对拆塔使用的工器具应进行检查，不合格的工器具不得使用。1.2.3 对塔位场地进行清理，清除障碍物。1.3 内拉线悬浮抱杆拆塔方法1.3.1 提升抱杆（1）拆除铁塔水平断面铁件。（2）在铁塔顶中部挂滑车，牵引钢丝绳通过地滑车及塔顶中部的滑车引到塔底下的抱杆重心以上杆身处绑死。（3）牵引钢丝绳提升抱杆，抱杆提升过程中，控制绳始终拉紧，以免抱杆与塔身相碰。 1- 抱杆2- 抱杆拉线3- 承托钢绳4- 起吊钢绳5- 牵引钢绳6- 地滑车7- 绞磨2143657图 1-1 抱杆安装布置图1220kV 架空送电线路工程铁塔拆除施工方案...
