输电电缆基础培训课件VIP免费

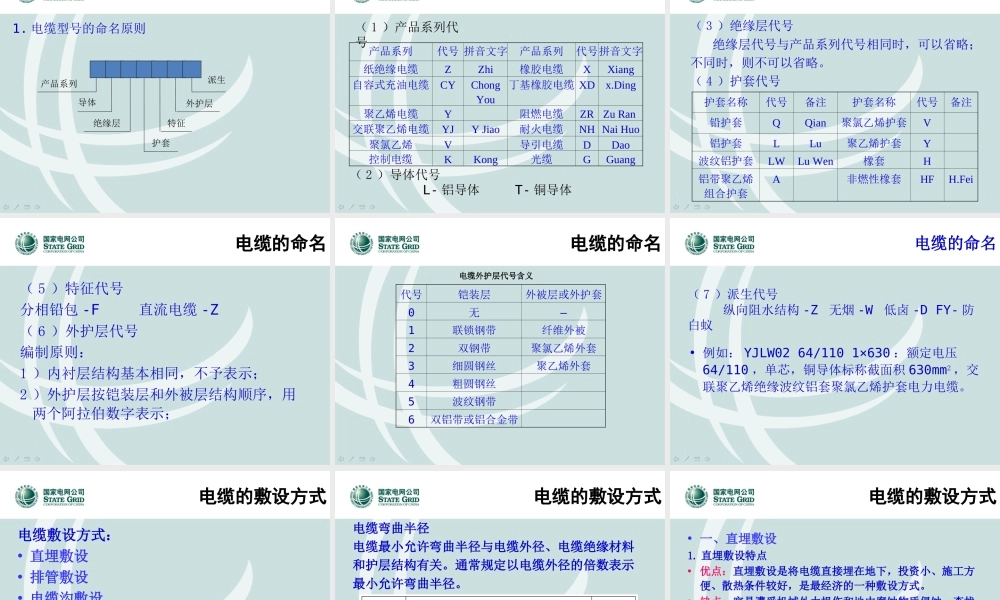

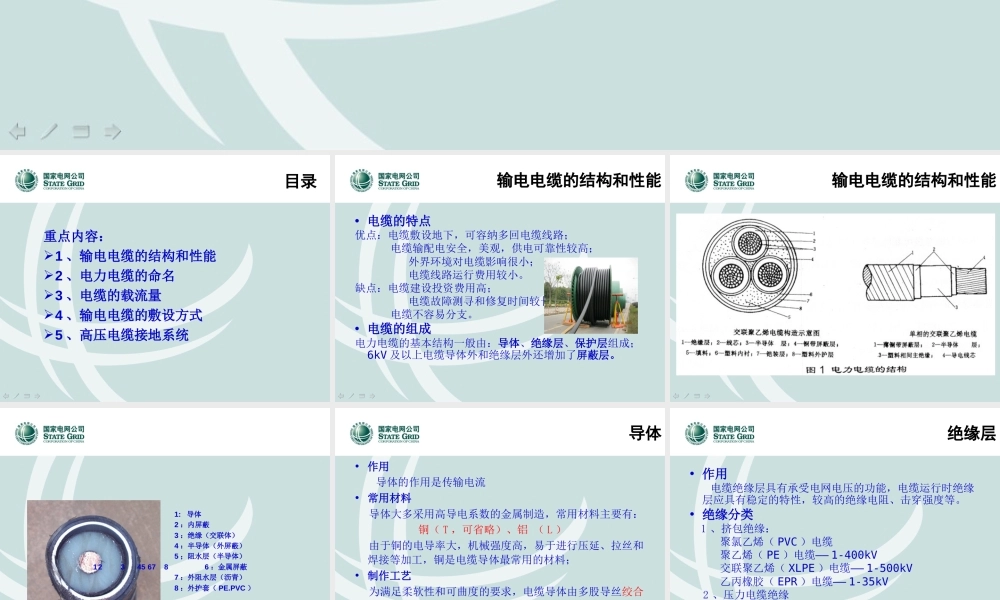

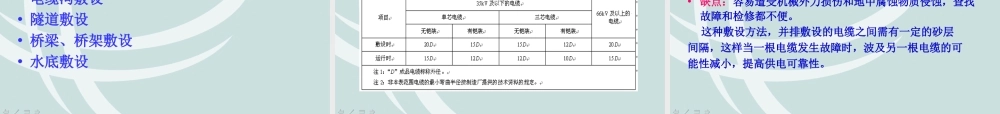

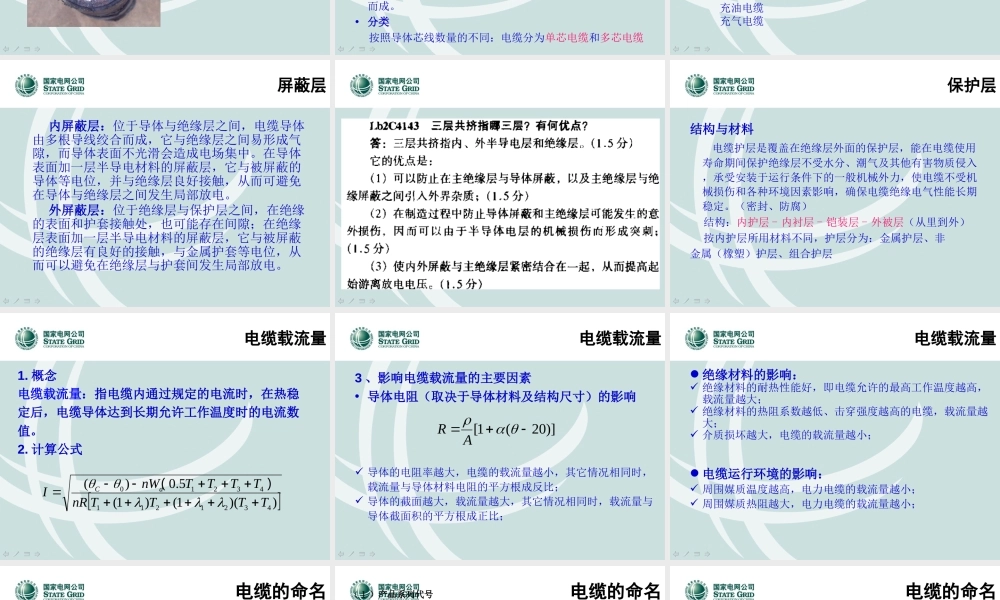

输电电缆基础目录重点内容：1 、输电电缆的结构和性能2 、电力电缆的命名3 、电缆的载流量4 、输电电缆的敷设方式5 、高压电缆接地系统输电电缆的结构和性能• 电缆的特点优点：电缆敷设地下，可容纳多回电缆线路； 电缆输配电安全，美观，供电可靠性较高； 外界环境对电缆影响很小； 电缆线路运行费用较小。缺点：电缆建设投资费用高； 电缆故障测寻和修复时间较长； 电缆不容易分支。• 电缆的组成电力电缆的基本结构一般由：导体、绝缘层、保护层组成；6kV 及以上电缆导体外和绝缘层外还增加了屏蔽层。输电电缆的结构和性能 1: 导体 2 ：内屏蔽 3 ：绝缘（交联体） 4 ：半导体（外屏蔽） 5 ；阻水层（半导体） 12 3 45 678 6 ：金属屏蔽 7 ：外阻水层（沥青） 8 ：外护套（ PE.PVC ）导体• 作用 导体的作用是传输电流• 常用材料 导体大多采用高导电系数的金属制造，常用材料主要有： 铜（ T ，可省略）、铝 （ L ） 由于铜的电导率大，机械强度高，易于进行压延、拉丝和焊接等加工，铜是电缆导体最常用的材料；• 制作工艺 为满足柔软性和可曲度的要求，电缆导体由多股导丝绞合而成。• 分类 按照导体芯线数量的不同：电缆分为单芯电缆和多芯电缆绝缘层• 作用 电缆绝缘层具有承受电网电压的功能，电缆运行时绝缘层应具有稳定的特性，较高的绝缘电阻、击穿强度等。• 绝缘分类 1 、挤包绝缘： 聚氯乙烯（ PVC ）电缆 聚乙烯（ PE ）电缆—— 1-400kV 交联聚乙烯（ XLPE ）电缆—— 1-500kV 乙丙橡胶（ EPR ）电缆—— 1-35kV 2 、压力电缆绝缘 充油电缆 充气电缆屏蔽层 内屏蔽层：位于导体与绝缘层之间，电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，而导体表面不光滑会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位，并与绝缘层良好接触，从而可避免在导体与绝缘层之间发生局部放电。 外屏蔽层：位于绝缘层与保护层之间，在绝缘的表面和护套接触处，也可能存在间隙；在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好的接触，与金属护套等电位，从而可以避免在绝缘层与护套间发生局部放电。保护层结构与材料 电缆护层是覆盖在绝缘层外面的保护层，能在电缆使用寿命期间保护绝缘层不受水分、潮气及其他有害物质侵入，承受安装于运行条件下的一般机械外力，使电缆不受机械损伤和各种环境因素...
