焊缝连接强度计算小程序 (1)VIP免费

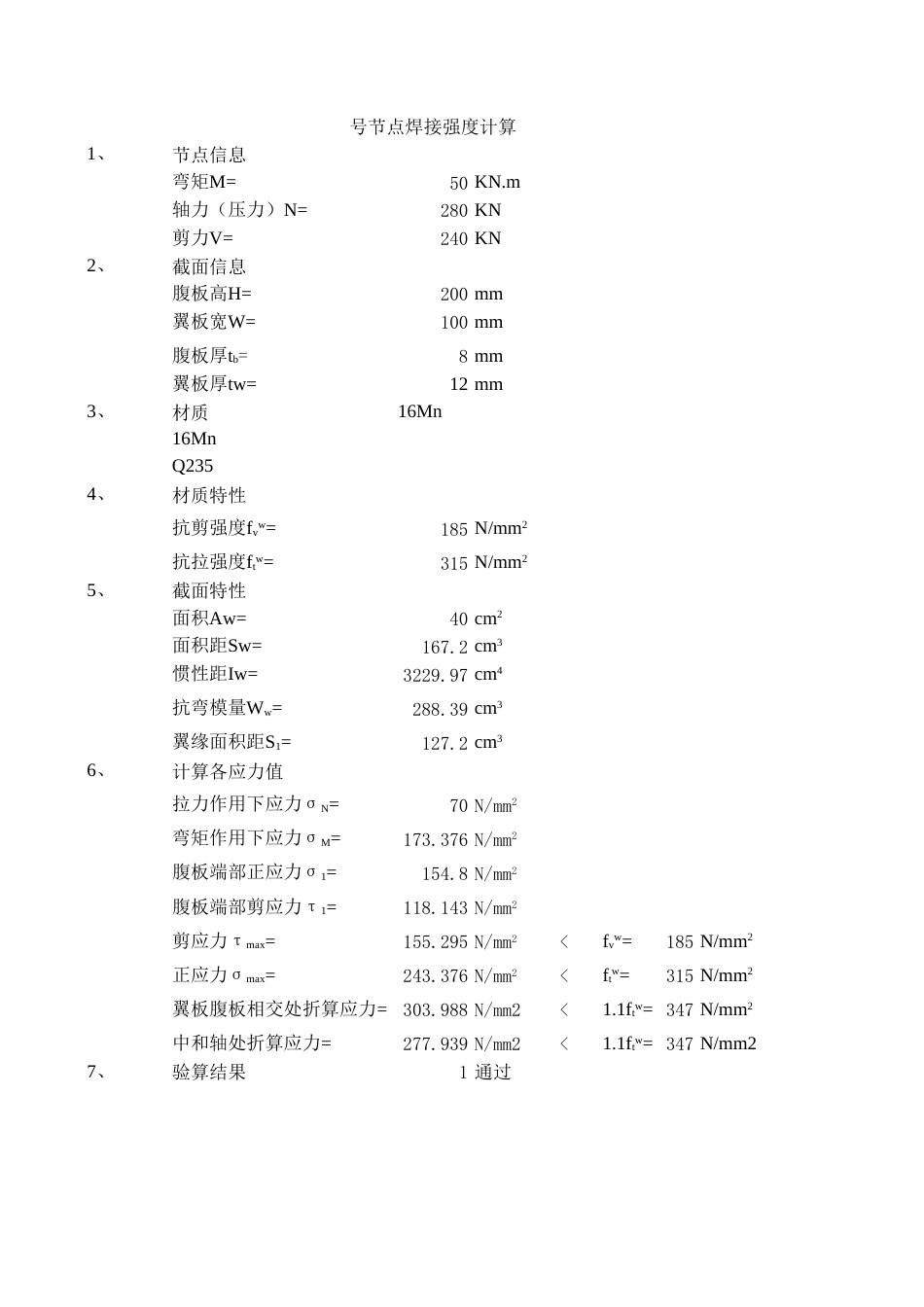

焊缝连接强度计算小程序 (1)_第1页
1/1
号节点焊接强度计算节点信息50 KN.m280 KN240 KN截面信息200 mm100 mm8 mm12 mm材质16Mn16MnQ235材质特性185315截面特性40167.23229.97288.39127.2计算各应力值70173.376154.8118.143155.295<185243.376<315303.988 N/mm2<347277.939 N/mm2<347 N/mm2验算结果1 通过1、弯矩M=轴力(压力)N=剪力V=2、腹板高H=翼板宽W=腹板厚tb=翼板厚tw=3、4、抗剪强度fvw=N/mm2抗拉强度ftw=N/mm25、面积Aw=cm2面积距Sw=cm3惯性距Iw=cm4抗弯模量Ww=cm3翼缘面积距S1=cm36、拉力作用下应力σN=N/mm2弯矩作用下应力σM=N/mm2腹板端部正应力σ1=N/mm2腹板端部剪应力τ1=N/mm2剪应力τmax=N/mm2fvw=N/mm2正应力σmax=N/mm2ftw=N/mm2翼板腹板相交处折算应力=1.1ftw=N/mm2中和轴处折算应力=1.1ftw=7、
