国家电网 153页输电线路杆塔设计培训课件VIP免费

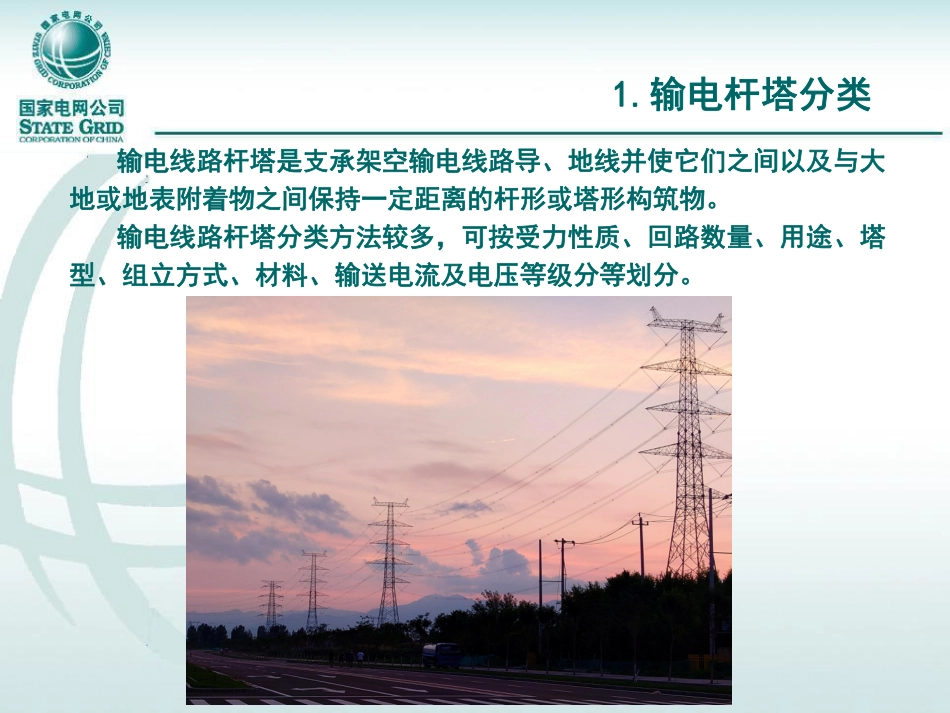

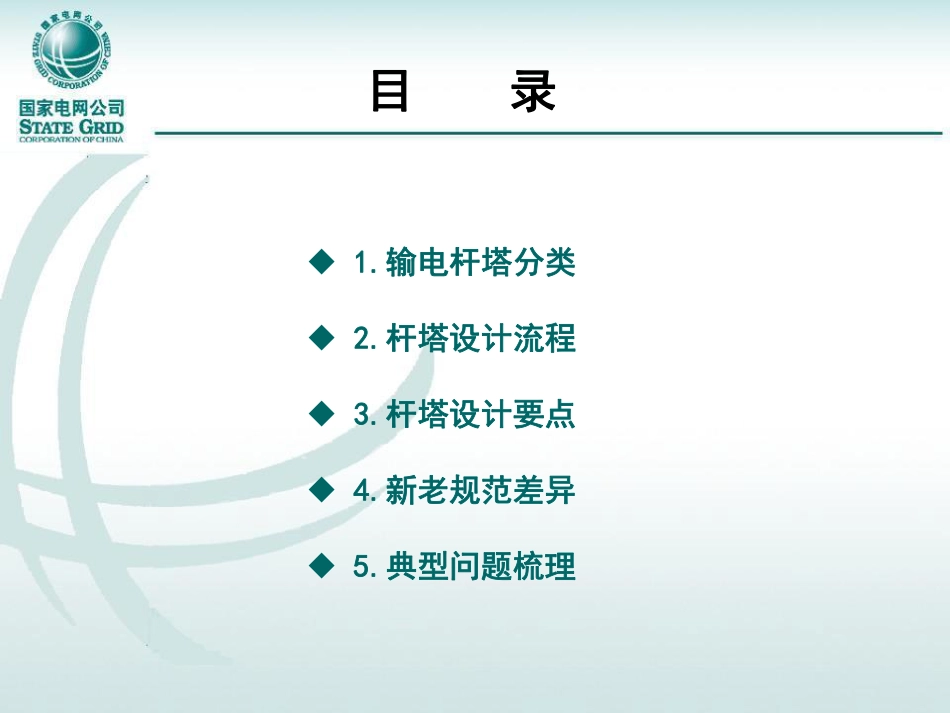

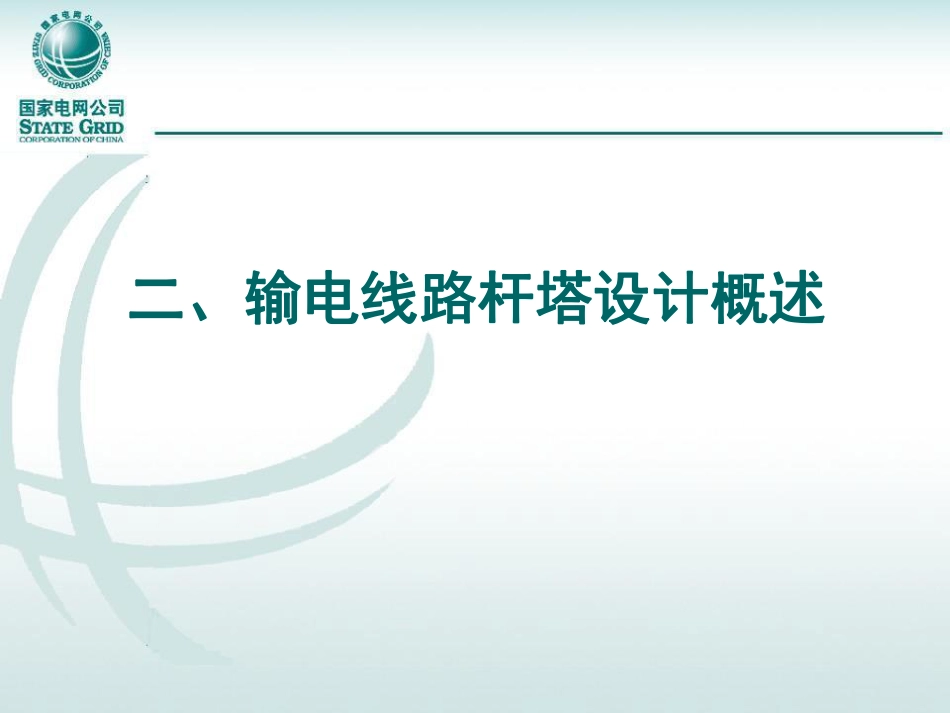

二、输电线路杆塔设计概述u 1.输电杆塔分类u 2.杆塔设计流程u 3.杆塔设计要点u 4.新老规范差异u 5.典型问题梳理目 录1.输电杆塔分类输电线路杆塔是支承架空输电线路导、地线并使它们之间以及与大地或地表附着物之间保持一定距离的杆形或塔形构筑物。输电线路杆塔分类方法较多，可按受力性质、回路数量、用途、塔型、组立方式、材料、输送电流及电压等级分等划分。按荷载分类：悬垂塔、耐张塔。按制造材料分类：角钢塔、钢管塔、钢管杆、钢筋混凝土杆、混凝土塔。杆塔按其回路分类：单回路杆塔、双回路杆塔和多回路杆塔。按组立方式分类：拉线杆塔和自立式杆塔。按其不同的外观结构形状分类：猫头塔、酒杯塔、干字型塔、拉V塔、门型塔、羊角塔、鼓型塔、伞型、T型、景观塔等。按输送电流分类：交流塔、直流塔。按其电压等级分类：10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV、±500kV、±660kV、±800kV、±1100kV等杆塔。1.输电杆塔分类1.1 按荷载分类：悬垂塔、耐张塔。悬垂塔1.输电杆塔分类悬垂塔1.1 按荷载分类：悬垂塔、耐张塔。1.输电杆塔分类悬垂直线塔悬垂转角塔悬垂塔1.1 按荷载分类：悬垂塔、耐张塔。1.输电杆塔分类耐张塔1.1 按荷载分类：悬垂塔、耐张塔。1.输电杆塔分类耐张塔1.1 按荷载分类：悬垂塔、耐张塔。1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、钢筋混凝土杆、混凝土塔。角钢塔1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、钢筋混凝土杆、混凝土塔。角钢塔1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、钢筋混凝土杆、混凝土塔。钢管塔1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、钢筋混凝土杆、混凝土塔。钢管杆1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、混凝土塔、钢筋混凝土杆。钢管杆华东地区500kV钢管杆1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、混凝土塔、钢筋混凝土杆。混凝土塔跨长江的烟囱塔1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、混凝土塔、钢筋混凝土杆。混凝土塔跨长江的烟囱塔1.输电杆塔分类1.2 按制造材料分类：角钢塔、钢管塔、钢管杆、混凝土塔、钢筋混凝土杆。钢筋混凝土杆1.输电杆塔分类1.3 按回路数量分类：单回路杆塔、双回路杆塔和多回路杆塔。单回路塔1.输电杆塔分类1.3 按回路数量分类：单回路杆塔、双回路杆塔和多回路杆塔。双回路...
