广东电网公司配网标准建设培训课件(台架变)VIP免费

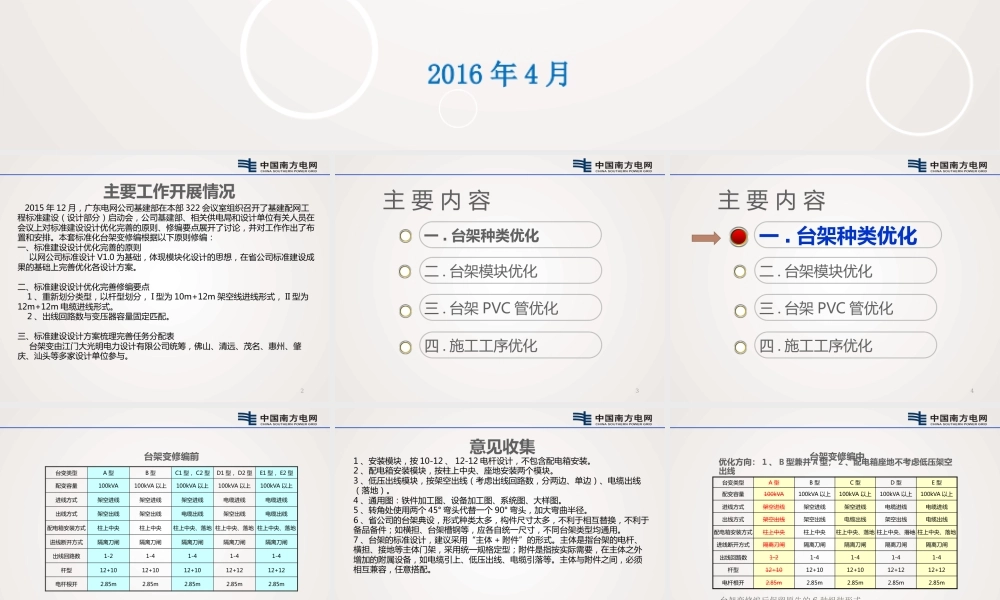

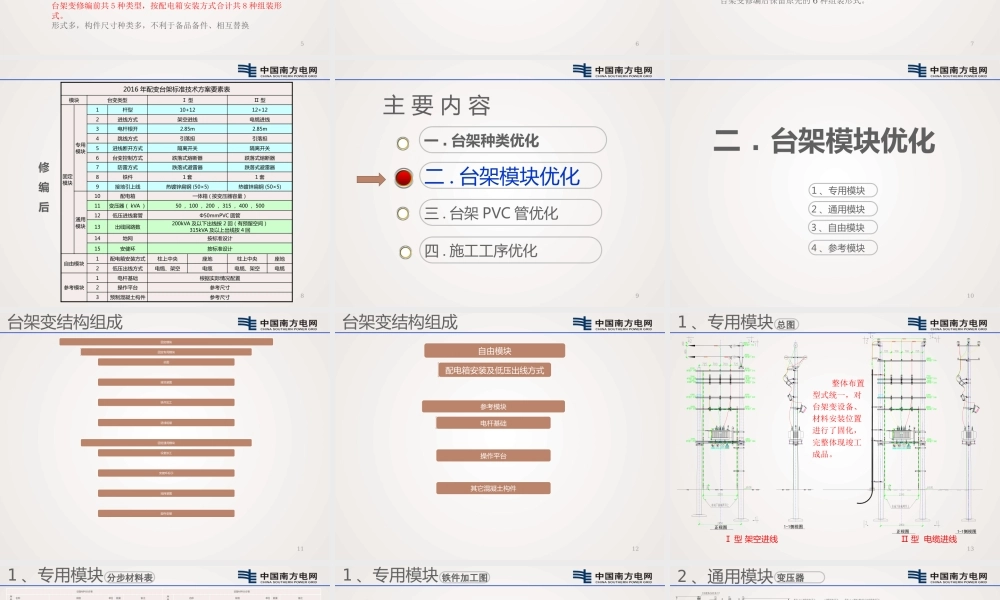

标准化台架设计简介广东电网公司配网“四个标准”建设工程2016 年 4 月2主要工作开展情况 2015 年 12 月，广东电网公司基建部在本部 322 会议室组织召开了基建配网工程标准建设（设计部分）启动会，公司基建部、相关供电局和设计单位有关人员在会议上对标准建设设计优化完善的原则、修编要点展开了讨论，并对工作作出了布置和安排。本套标准化台架变修编根据以下原则修编：一、标准建设设计优化完善的原则 以网公司标准设计 V1.0 为基础，体现模块化设计的思想，在省公司标准建设成果的基础上完善优化各设计方案。二、标准建设设计优化完善修编要点 1 、重新划分类型，以杆型划分， I 型为 10m+12m 架空线进线形式， II 型为12m+12m 电缆进线形式。 2 、出线回路数与变压器容量固定匹配。三、标准建设设计方案梳理完善任务分配表 台架变由江门大光明电力设计有限公司统筹，佛山、清远、茂名、惠州、肇庆、汕头等多家设计单位参与。一 . 台架种类优化三 . 台架 PVC 管优化二 . 台架模块优化主 要 内 容3四 . 施工工序优化一 . 台架种类优化三 . 台架 PVC 管优化二 . 台架模块优化主 要 内 容4四 . 施工工序优化台架变修编前5台变类型A 型B 型C1 型， C2 型D1 型， D2 型E1 型， E2 型配变容量100kVA100kVA 以上100kVA 以上100kVA 以上100kVA 以上进线方式架空进线架空进线架空进线电缆进线电缆进线出线方式架空出线架空出线电缆出线架空出线电缆出线配电箱安装方式柱上中央柱上中央柱上中央、落地 柱上中央、落地 柱上中央、落地进线断开方式隔离刀闸隔离刀闸隔离刀闸隔离刀闸隔离刀闸出线回路数1-21-41-41-41-4杆型12+1012+1012+1012+1212+12电杆根开2.85m2.85m2.85m2.85m2.85m台架变修编前共 5 种类型，按配电箱安装方式合计共 8 种组装形式。形式多，构件尺寸种类多，不利于备品备件、相互替换6意见收集1 、安装模块，按 10-12 、 12-12 电杆设计，不包含配电箱安装。2 、配电箱安装模块，按柱上中央、座地安装两个模块。3 、低压出线模块，按架空出线（考虑出线回路数，分两边、单边）、电缆出线（落地）。4 、通用图：铁件加工图、设备加工图、系统图、大样图。5 、转角处使用两个 45° 弯头代替一个 90° 弯头，加大弯曲半径。6 、省公司的台架典设，形式种类太多，构件尺寸太多，不利于相互替换，不利于备品备件；如横担、台架槽钢等，应各自统一尺寸...
